Снятие и установка трапеции и моторедуктора стеклоочистителя ветрового окна

Вам потребуются: торцовая головка «на 8», ключ «на 13», ключ TORX Т30, отвертка с плоским лезвием.

Для снятия трапеции стеклоочистителя в сборе с моторедуктором выполните следующее.

1. Снимите рычаги стеклоочистителя вместе со щетками.

2. Снимите облицовку короба воздухопритока (см. Снятие и установка облицовки короба воздухопритока).

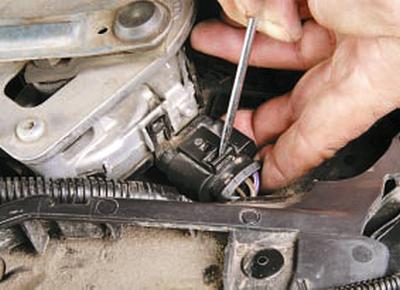

3. Отожмите отвёрткой фиксатор колодки жгута проводов…



4….и отсоедините колодку от моторедуктора стеклоочистителя.

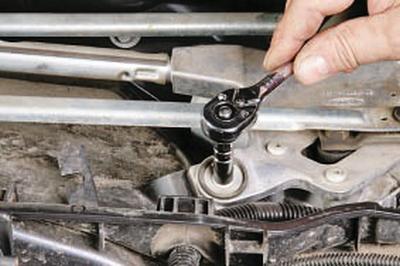

5. Ослабьте затяжку трех болтов крепления трапеции стеклоочистителя…

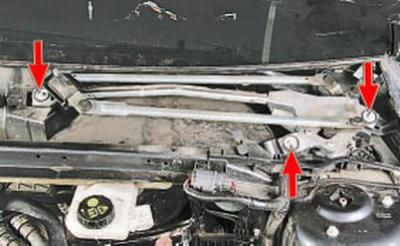

ПРИМЕЧАНИЕ: Так расположены болты крепления трапеции стеклоочистителя.

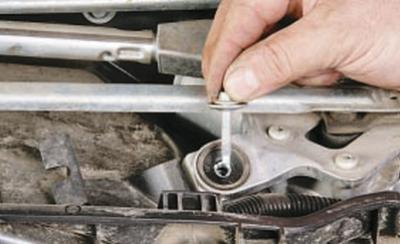

6….выверните болты…

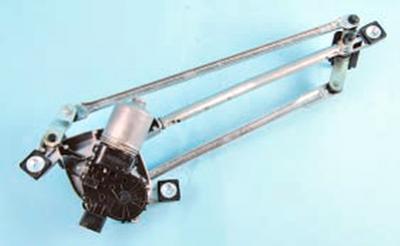

7….и извлеките трапецию в сборе с моторедуктором из короба воздухопритока.



8. Установите трапецию в сборе с моторедуктором и все снятые детали в порядке, обратном снятию.

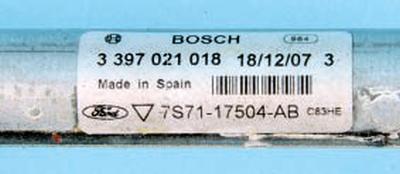

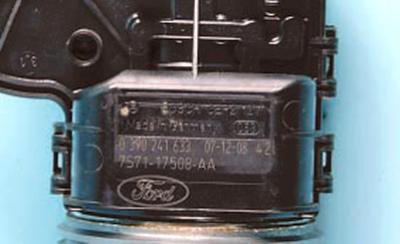

ПРИМЕЧАНИЕ: Обратите внимание на маркировку узла. При покупке новой трапеции в сборе с моторедуктором приобретайте узел с такой же маркировкой.

Для замены моторедуктора выполните следующее.

1. Снимите трапецию в сборе с моторедуктором (см. выше в данном подразделе).

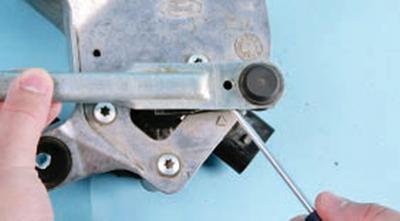

2. Подденьте отвёрткой тягу трапеции в районе ее шарнира…



3….и отсоедините тягу от пальца кривошипа, преодолевая упругое сопротивление ее фиксатора.

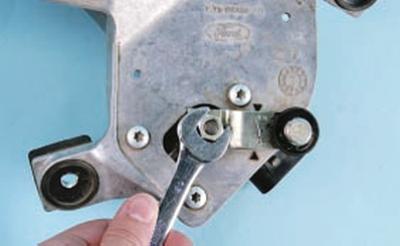

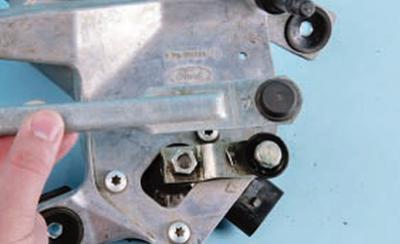

4. Ослабьте затяжку гайки крепления кривошипа…



5….отверните гайку…

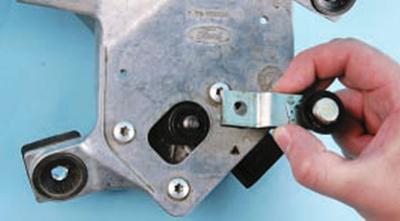

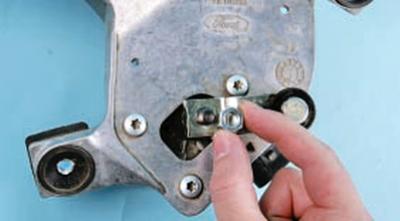

6….и снимите кривошип с вала моторедуктора.

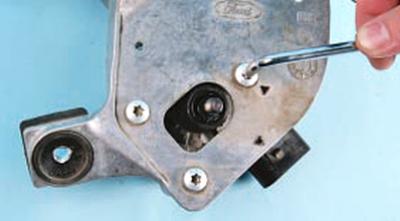

7. Выверните три винта крепления…

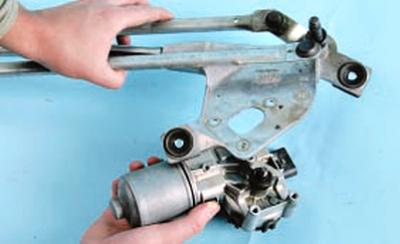

8….и отсоедините моторедуктор от трапеции.

ПРИМЕЧАНИЕ: Обратите внимание на маркировку моторедуктора. Для замены приобретайте моторедуктор с такой же маркировкой.

9. Установите моторедуктор стеклоочистителя в порядке, обратном снятию.
