Замена блока управления вентилятором радиатора системы охлаждения двигателя

Вам потребуется отвёртка с крестообразным лезвием.

1. Установите автомобиль на подъёмник или смотровую канаву.

2. Снимите брызговик двигателя (см. Снятие и установка брызговика и защиты картера двигателя).

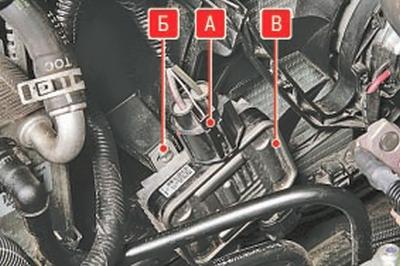

3. Сожмите фиксатор колодки Б жгута проводов и отсоедините колодку от блока управления электровентилятором. Выверните винт А крепления блока управления В к кожуху электровентилятора.

ПРИМЕЧАНИЕ: Дальнейшие операции по замене блока управления электровентилятором для наглядности показаны на снятом кожухе электровентилятора.

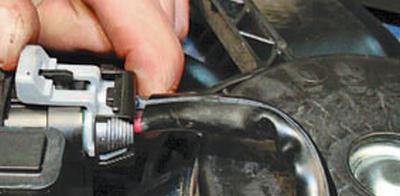

4. Отведите дополнительное сопротивление от кожуха, отожмите фиксатор…

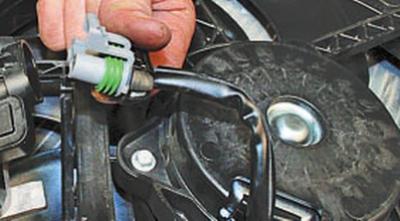

5….отсоедините колодку жгута проводов электровентилятора…

6….и снимите блок управления.

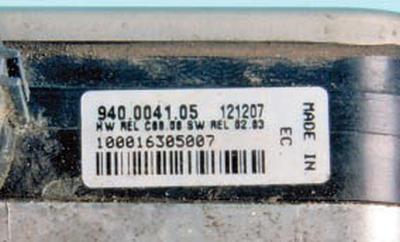

ПРИМЕЧАНИЕ: Обратите внимание на маркировку блока управления электровентилятором. Для замены приобретайте блок с такой же маркировкой.

7. Установите детали в порядке, обратном снятию.
