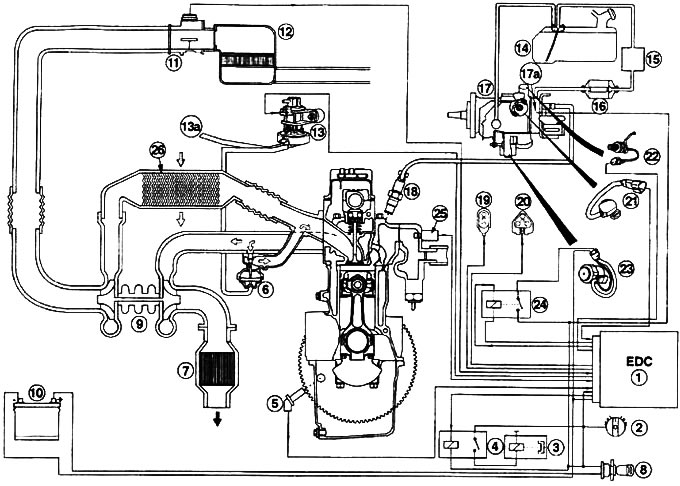

Схематичное изображение системы впрыска дизельного топлива: 1 - Управляющий прибор (EDC); точка установки: в моторном отсеке, на правом крыле; 2 - Выключатель кондиционера; 3 - Сцепление компрессора кондиционера; 4 - Реле кондиционера; 5 - Датчик числа оборотов коленчатого вала; 6 - Клапан системы рециркуляции отработанных газов (EGR); 7 - Катализатор отработанных газов; 8 - Выключатель зажигания; 9 - Турбонагнетатель; 10 - Аккумуляторная батарея; 11 - Расходомер воздуха; 12 - Воздушный фильтр; 13 - Вакуумный преобразователь (CVT-клапан); 13а - Вакуумный насос; 14 - Топливный бак; 15 - Нагревательный элемент топливного бака; 16 - Топливный фильтр; 17 - Топливный насос высокого давления; 17а - Магнитный запирающий клапан; 18 - Жиклер; 19 - Диагностический штекер; 20 - Штекер для автотестирования; 21 - Датчик позиции топливного рычага; 22 - Магнитный клапан частичной нагрузки; 23 - Магнитный выключатель холодного режима работы; 24 - Реле холодного режима работы; 25 - Датчик температуры охлаждающей жидкости; 26 - Устройство охлаждения подаваемого воздуха
