1. Снимите решетку короба воздухопритока (см. «Снятие и установка решетки короба воздухопритока»).
2. Отверните гайку крепления поводка трапеции…

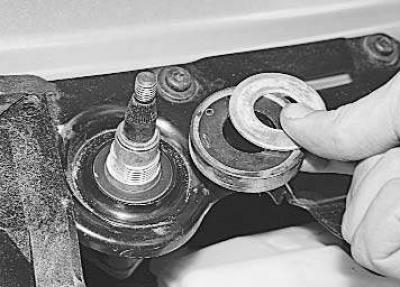

3. …и снимите металлическую и резиновую шайбы.

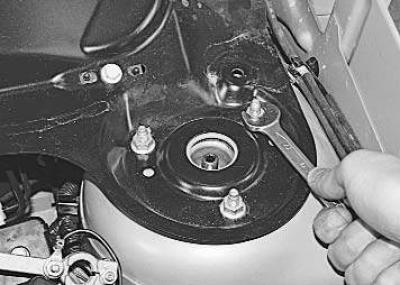

4. Отверните три гайки крепления амортизаторной стойки…

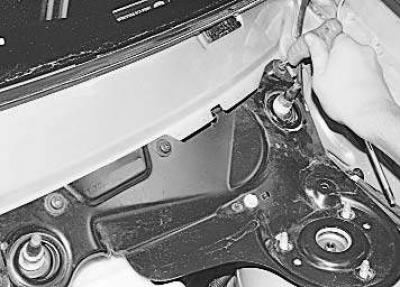

5. …выверните три винта крепления грязезащитного щитка к нижней части рамки ветрового окна…
6. …выверните болт крепления кронштейна стеклоочистителя…
7. …и снимите грязезащитный щиток.

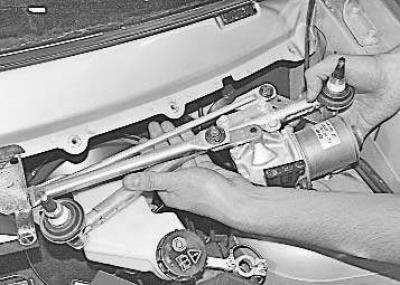

8. Выведите из-под нижней части рамки ветрового окна трапецию стеклоочистителя в сборе с моторедуктором…

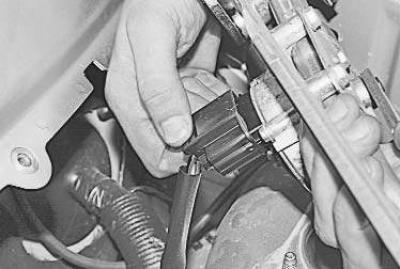

9. …отожмите фиксатор колодки жгута проводов стеклоочистителя…

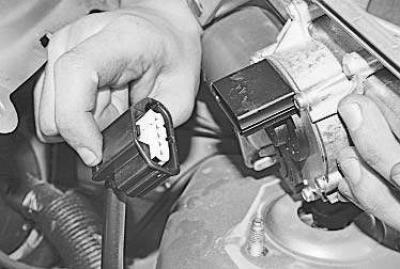

10. …отсоедините колодку от вывода моторедуктора…

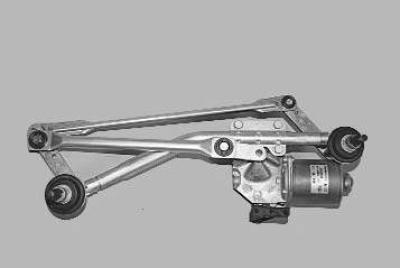

11. …и снимите трапецию стеклоочистителя ветрового окна в сборе с моторедуктором.
Примечание. Трапеция стеклоочистителя ветрового окна имеет неразборную конструкцию. При повышенных люфтах в ее шарнирах или при повреждении рычагов заменяйте трапецию в сборе. Моторедуктор можно отсоединить от трапеции (см. «Замена моторедуктора стеклоочистителя ветрового окна»).
12. Установите детали в порядке, обратном снятию.
