Снятие и установка брызговиков колес и подкрылков

В арках передних и задних колес установлены подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, едущие следом, от повреждения вылетающими из-под задних колес камнями.

Вам потребуются: отвертки с плоским и крестообразным лезвиями, торцовая головка и ключ «на 10», ключ TORX T25.

Примечание. Работа показана для брызговиков и подкрылков с левой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично.

Примечание. Перед снятием брызговиков и подкрылков предварительно нужно снять соответствующее колесо.

Брызговик переднего колеса закреплен тремя держателями. Для его снятия выполните следующие операции.

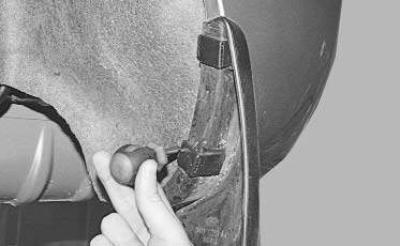

1. Поддев отверткой пружинные фиксаторы держателей брызговика…

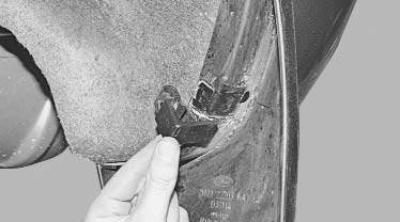

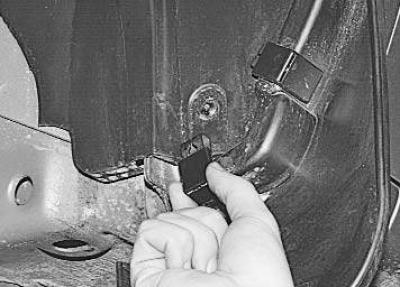

2. …снимите держатели…

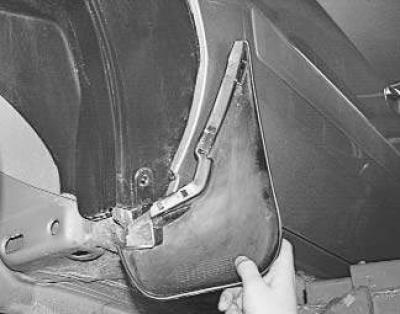

3. …и брызговик.

4. Установите брызговик переднего колеса в порядке, обратном снятию.

Для снятия переднего подкрылка выполните следующие операции.

1. Снимите брызговик переднего колеса (см. выше в данном подразделе).

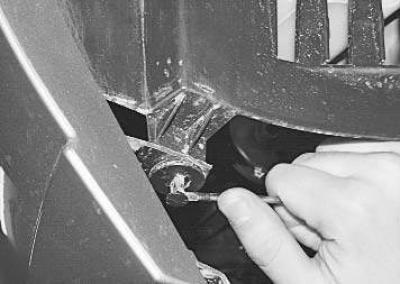

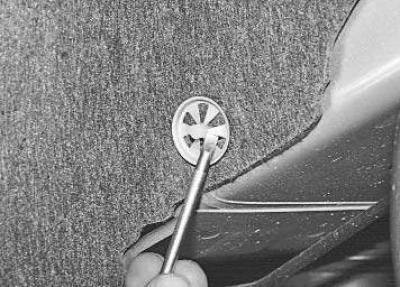

2. Поддев отверткой, выдвиньте фиксатор пистона переднего нижнего крепления подкрылка к переднему бамперу…

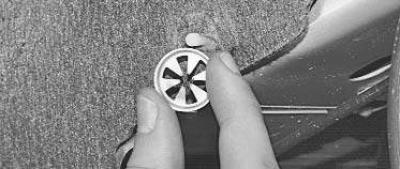

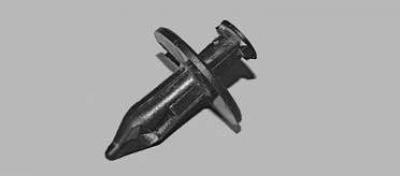

3. …и извлеките пистон.

Примечание. Поврежденный пистон замените.

4. Выверните пять винтов крепления переднего подкрылка…

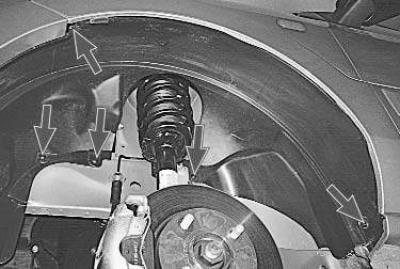

Примечание. Так расположены винты крепления переднего подкрылка.

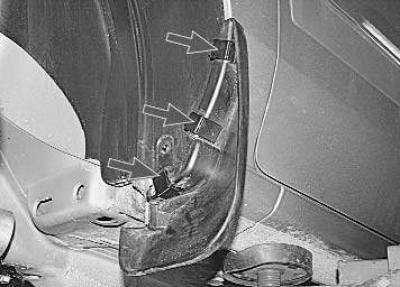

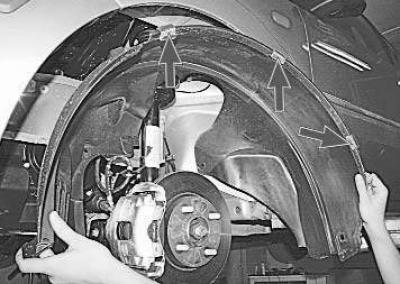

5. …и снимите подкрылок, выведя три его пружинных фиксатора (показаны на фото стрелками) из отбортовки переднего крыла.

6. Установите передний подкрылок в порядке, обратном снятию.

Для снятия брызговика заднего колеса выполните следующие операции.

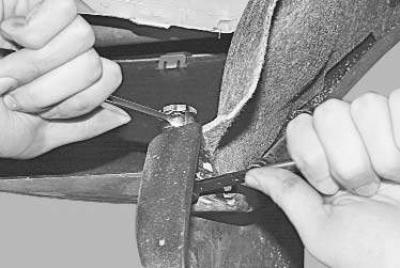

1. Отогнув задний край заднего подкрылка, изнутри заднего бампера отверните гайку болта крепления брызговика к бамперу, придерживая болт вторым ключом, и извлеките болт.

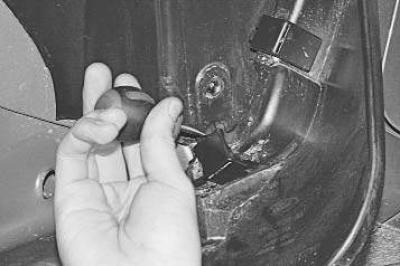

2. Поддев отверткой пружинные фиксаторы двух держателей брызговика…




3. …снимите держатели…

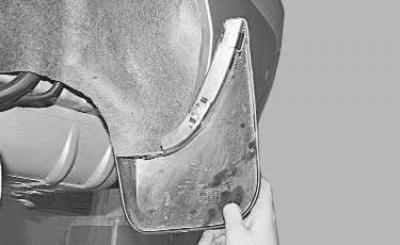

4. …и брызговик.

5. Установите брызговик заднего колеса в порядке, обратном снятию.

Для снятия заднего подкрылка выполните следующие операции.

1. Снимите брызговик заднего колеса (см. выше в данном подразделе).

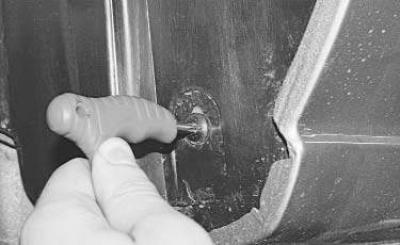

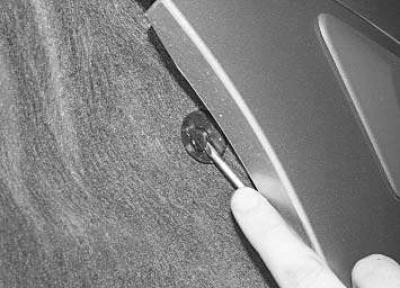

2. Поддев отверткой, выдвиньте фиксатор пистона заднего верхнего крепления подкрылка к заднему бамперу…

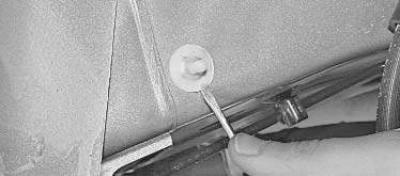

3. …и извлеките пистон.



4. Поддев отверткой лепестки шести держателей подкрылка…

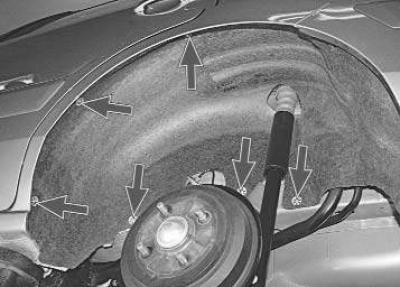

Примечание. Так расположены держатели заднего подкрылка.

5. …снимите держатели с их фиксаторов на кузове…

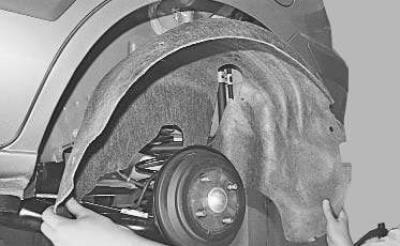

6. …и снимите подкрылок.

Примечание. Поддев отверткой, извлеките из отверстий кузова поврежденные фиксаторы и замените их новыми.

7. Установите детали в порядке, обратном снятию.
