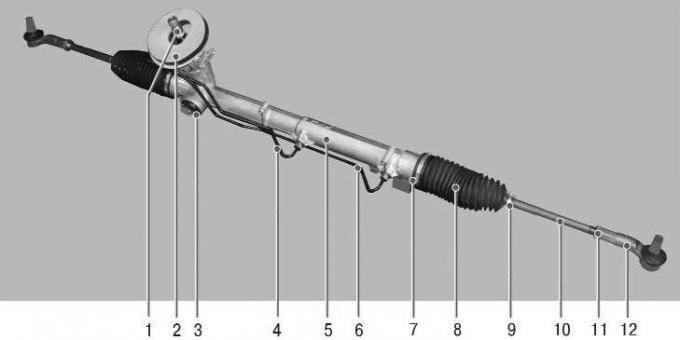

Рис. 8.1. Рулевой механизм с гидроусилителем: 1 – вал рулевого управления; 2 – уплотнитель; 3 – регулировочная гайка; 4, 6 – трубопроводы; 5 – картер рулевого механизма; 7, 9 – хомуты чехла; 8 – защитный чехол; 10 – рулевая тяга; 11 – контргайка; 12 – наконечник рулевой тяги
Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на двигателе и приводится поликлиновым ремнем. При отказе усилителя рулевого управления возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.
Картер рулевого механизма установлен в подкапотном пространстве и закреплен болтами на поперечине передней подвески.
Рулевая колонка травмобезопасная, с механизмом регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим от поворота вал рулевого колеса. На рулевой колонке также размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла и стекла двери задка, объединенные в блок подрулевых переключателей.
