Проверка радиального и бокового биения дисков

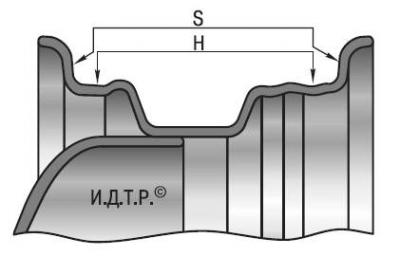

Закрепите диск без шины на оси балансировочного устройства. Установите измерительный наконечник стрелочного индикатора сначала на радиальную, а затем на боковую внутренние поверхности диска, на которые опирается борт шины (рис. 12.2).



Медленно проворачивайте руками диск балансировочного устройства, одновременно снимая показания индикатора. При этом не учитывайте отклонения стрелки индикатора от местных выступов или углублений на диске.

Если максимальное биение превышает допустимые значения, замените диск.

Примечание. Максимальное биение стального диска: Н = 0,8 мм, S = 1,0 мм.

Примечание. Максимальное биение легкосплавного диска: Н = 1,5 мм, S = 1,5 мм.
