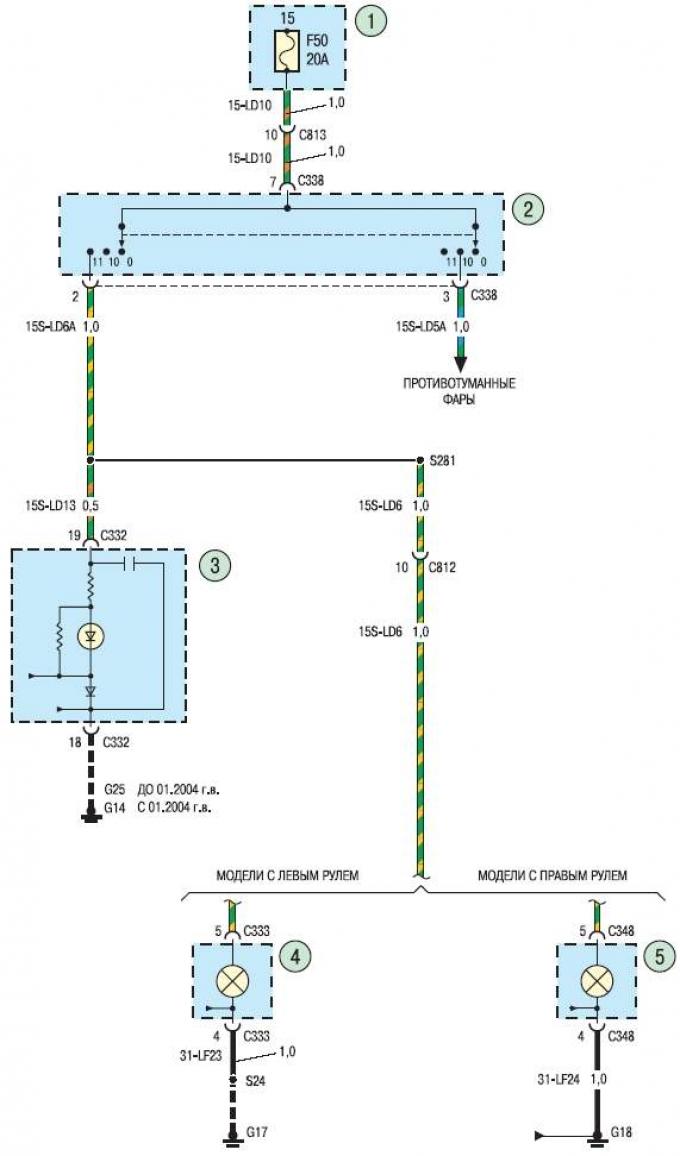

Схема 27. Задние противотуманные фонари
1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - блок переключателя наружного освещения; 3 - комбинация приборов; 4 - левая задняя фара; 5 - правая задняя фара
