Замена датчиков частоты вращения колес

Для замены датчиков частоты вращения передних колес вам потребуется ключ «на 8».

Примечание. В данном подразделе замена датчиков частоты вращения передних колес описана на примере датчика левого переднего колеса.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите переднее колесо (см. «Замена колеса»).

3. Снимите передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).

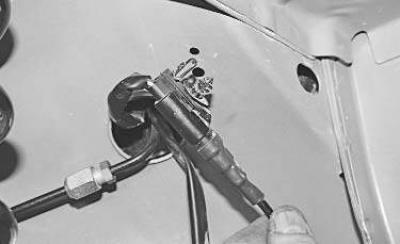

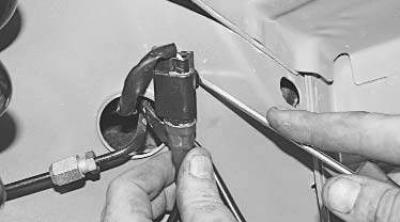

4. Поддев отверткой колодку датчика частоты вращения колеса…

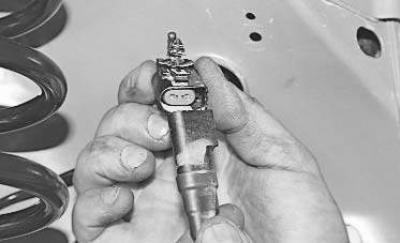

5. …выведите фиксатор колодки из отверстия в кузове.

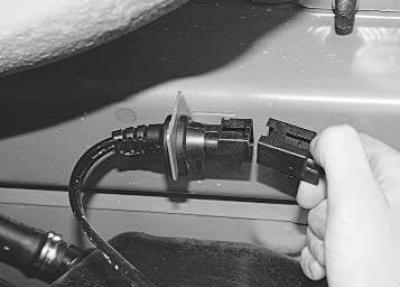

6. Разъедините колодку жгута проводов датчика частоты вращения колеса.

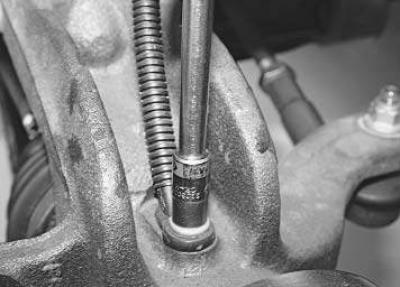

7. Выверните болт крепления…

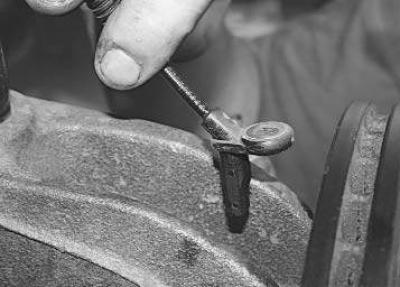

8. …и извлеките датчик частоты вращения колеса.

9. Установите датчик в порядке, обратном снятию.

10. Аналогично замените датчик частоты вращения правого переднего колеса.

Для замены датчиков частоты вращения задних колес выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

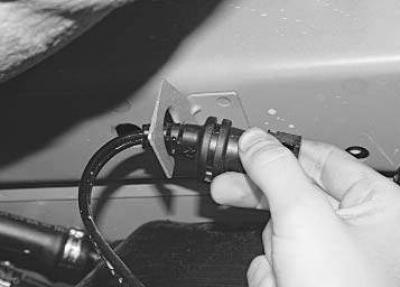

2. Отожмите фиксатор и разъедините колодку жгута проводов датчиков частоты вращения задних колес.




3. Выведите из держателя колодку жгута проводов датчиков.

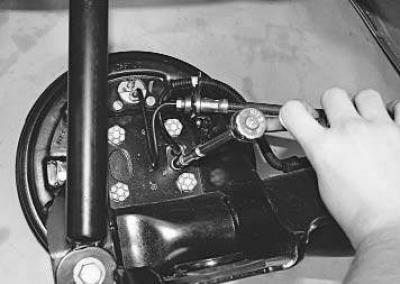

4. Выверните болт крепления…

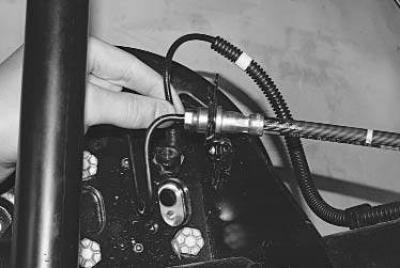

5. …и извлеките датчик частоты вращения левого колеса.

6. Аналогично извлеките датчик частоты вращения правого колеса.

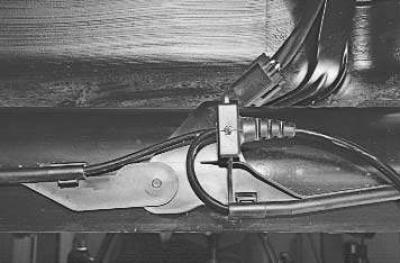

7. Отожмите фиксатор и отведите держатель.

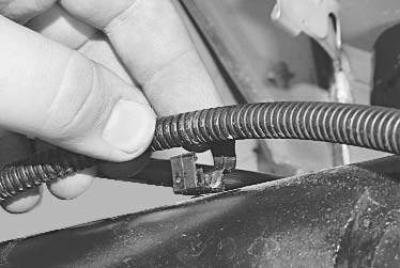

8. Выведите жгут проводов из держателя.

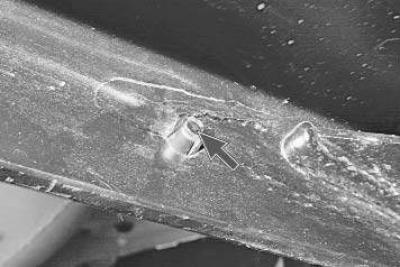

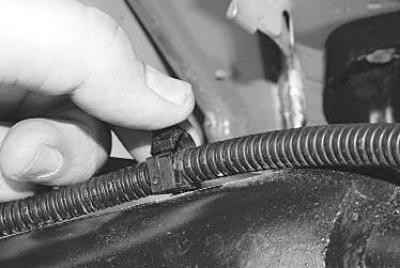

9. Протолкните фиксатор внутрь балки…



10. …и снимите кронштейн крепления жгута проводов датчиков частоты вращения колес с балки задней подвески.

11. Установите датчики частоты вращения задних колес в порядке, обратном снятию.
