Приборы и органы управления

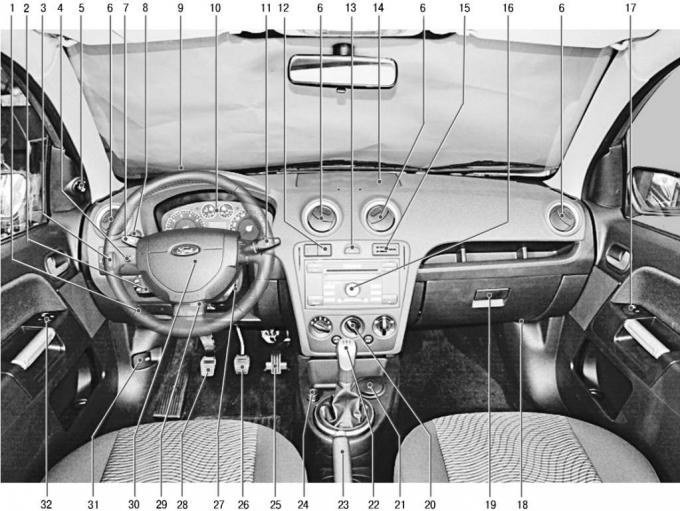

Расположение органов управления автомобилем (рис. 1.6) соответствует нормам и правилам ЕЭК ООН. Для удобства пользования на органах управления, размещенных на панели приборов и других панелях управления, нанесены соответствующие символы функционального назначения.



1 – ящик для мелких предметов. Для пользования ящиком откройте его, потянув на себя верхний край его передней стенки.

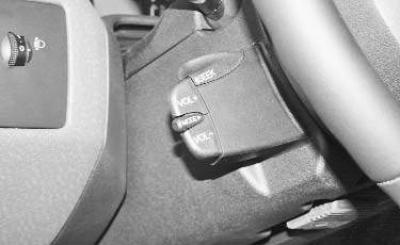

2 – джойстик управления аудиосистемой. Джойстиком можно отрегулировать громкость и выбрать другие режимы работы аудиосистемы, не отвлекаясь от управления автомобилем во время движения.

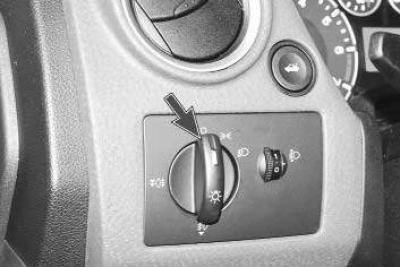

3 – переключатель наружного освещения. Поворотом рукоятки выберите одно из следующих положений:

• 0 – наружное освещение выключено;
• включено габаритное освещение;

Примечание. При включении габаритного освещения в комбинации приборов загорается контрольная лампа 11 (см. рис. 1.7).

• включен ближний/дальний свет фар;

Примечание. При включении дальнего света фар в комбинации приборов загорается контрольная лампа 12 (см. рис. 1.7).

AUTO — автоматический режим включения ближнего света фар в зависимости от освещенности (на автомобилях, оборудованных системой автоматического включения ближнего света);

Примечание. Для работы автоматического режима включения ближнего света зажигание должно быть включено (ключ в выключателе зажигания должен находиться в положении «II»).

Примечание. В режиме AUTO дальний свет фар может быть включен, только если система включила ближний свет.

Примечание. В режиме AUTO противотуманные фары и задний фонарь не включаются. Для их включения необходимо повернуть ручку выключателя в положение .

• включены стояночные огни. Для включения данного режима нажмите на рукоятку выключателя и поверните ее против часовой стрелки.

Для включения противотуманных фар поверните рукоятку переключателя в положение и вытяните ее на одну позицию.

Примечание. При включении противотуманных фар в комбинации приборов загорается контрольная лампа 26 (см. рис. 1.7).

Для включения заднего противотуманного фонаря поверните рукоятку переключателя в положение и вытяните ее на две позиции.

Примечание. При включении заднего противотуманного фонаря в комбинации приборов загорается контрольная лампа 16 (см. рис. 1.7).

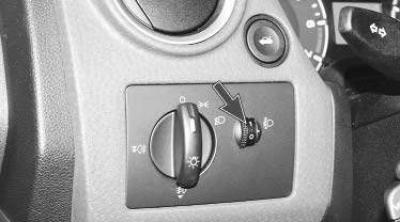

4 – регулятор электрокорректора света фар. Вращением колеса регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение метки на рукоятке регулятора и цифры на шкале обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

• 0 – один водитель или водитель и пассажир на переднем сиденье;
• 1 – все места заняты;
• 2 – один водитель и груз в багажнике;
• 3 – все места заняты и груз в багажнике;
• 4 – все места заняты, груз в багажнике, автомобиль эксплуатируется с прицепом.

Примечание. При эксплуатации автомобиля с прицепом может потребоваться перевести регулятор электрокорректора на одну позицию больше (например, вместо поз. 2 установить поз. 3).

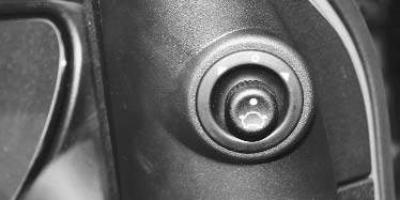

5 – блок регулировки положения наружных зеркал заднего вида (см. «Зеркала заднего вида»).

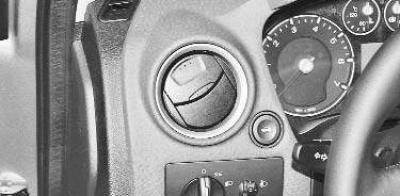

6 – сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции.

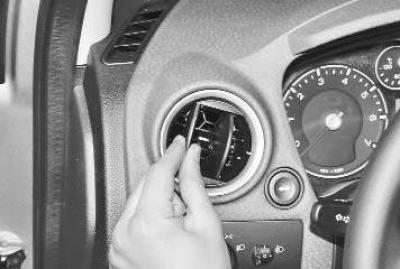

Направление потока воздуха изменяют поворотом заслонок вправо-влево или поворотом вверх-вниз.

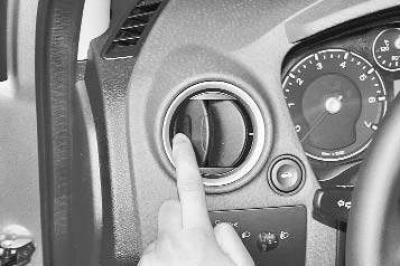

Для полного открытия потока воздуха из сопла системы вентиляции салона нажмите на край дефлектора или перекройте его для прекращения потока воздуха.



7 – рычаг переключателя наружного освещения и указателей поворота. Рычаг переключателя может занимать следующие положения:

• I — включены указатели правого поворота (фиксированное положение);
• II — включены указатели левого поворота (фиксированное положение).

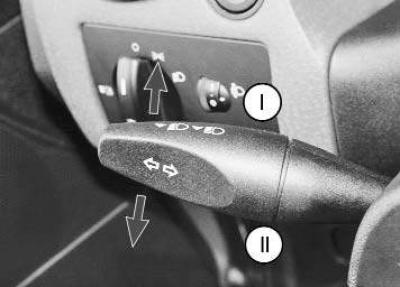

При перемещении рычага в положение «I» или «II» в комбинации приборов мигающим светом загорается контрольная лампа 5 или 9 (см. рис. 1.7). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения «I» или «II» только до момента ощутимого сопротивления, не фиксируя рычаг, и отпустить. Указатели поворота в этом случае мигнут три раза.

Для переключения между дальним и ближним светом фар (ручка переключателя 3 наружного освещения, показанная на рис. 1.6, должна находиться в положении) передвиньте рычаг переключателя на себя до упора и отпустите.

Примечание. При включении дальнего света в комбинации приборов загорается контрольная лампа 12 (см. рис. 1.7).

Для сигнализации дальним светом фар слегка потяните рычаг на себя и отпустите.

Примечание. Если выключатель (замок) зажигания находится в положении «0» или «I», при включенных габаритных огнях в момент открытия двери водителя включится зуммер, напоминающий о необходимости выключить освещение.

В зависимости от комплектации на рычаге также может находиться кнопка INFO. Нажатием переключателя INFO выбираются необходимые окна меню бортового компьютера для настройки, сброса или выбора подменю на жидкокристаллическом дисплее.

8 – выключатель дистанционного привода открытия двери задка.

9 – рулевое колесо.

10 – комбинация приборов (см. «Комбинация приборов»).



11 – рычаг переключателя очистителя и омывателя ветрового стекла и стекла двери задка включает электрические цепи при включенном зажигании.

Рычаг можно перевести в следующие положения:

• 1 – стеклоочиститель выключен;
• 2 – щетки стеклоочистителя совершат один рабочий цикл (нефиксированное положение);
• 3 – включен прерывистый режим работы стеклоочистителя. Время задержки между циклами регулируется поворотным переключателем а: крайнее нижнее положение — минимальный интервал между циклами, крайнее верхнее — максимальный;
• 4 – включена первая (низкая) скорость стеклоочистителя;
• 5 – включена вторая (высокая) скорость стеклоочистителя;

Примечание. При вращении рукоятки регулятора частоты циклов работы стеклоочистителя а из одного крайнего положения в другое плавно изменяется длительность паузы между циклами работы стеклоочистителя.

Примечание. При нажатии на кнопку включения омывателя b вместе с омывателем автоматически включится стекло-очиститель, щетки которого совершат несколько рабочих циклов после отпускания кнопки.

Примечание. Если автомобиль оборудован омывателем фар, то при нажатии кнопки b при включенных фарах включится и омыватель фар.

• 6 – включен очиститель двери задка;

Примечание. Очиститель стекла двери задка включается автоматически (зависит от комплектации) при включении заднего хода, если рычаг стеклоочистителя находится в положении 2, 3, 4 или 5.

• 7 – включены очиститель и омыватель двери задка.

12 – выключатель электрообогрева заднего стекла.

13 – выключатель аварийной сигнализации.

Примечание. Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

14 – ящик для документов.

15 – держатель монет. В зависимости от комплектации могут устанавливать выключатель системы динамической стабилизации (ESP) или контрольную лампу отключения подушки безопасности.

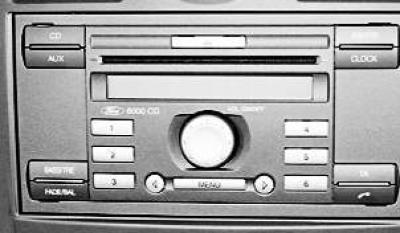

16 – аудиосистема.

17 – клавиша стеклоподъемника передней пассажирской двери.

18 – кнопка аварийного отключения подачи топлива (на автомобилях с бензиновыми двигателями).

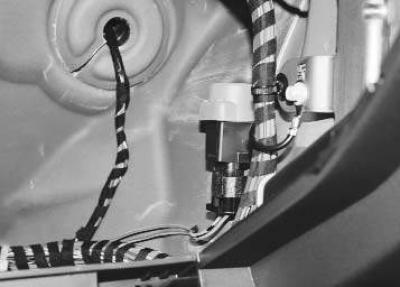

Примечание. Так выглядит кнопка аварийного отключения подачи топлива (вещевой ящик для наглядности снят).

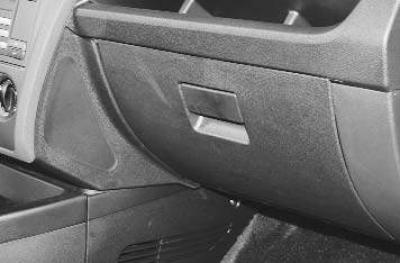

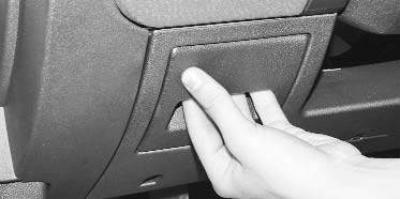

19 – вещевой ящик. Служит для хранения мелких вещей и открывается при подъеме ручки замка вверх.

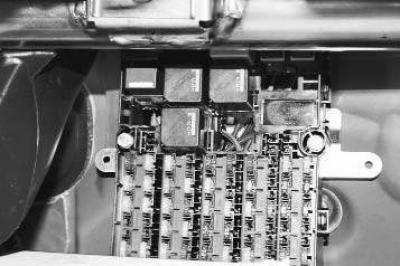

За ящиком под панелью приборов установлен блок предохранителей и реле. Для получения доступа к блоку откройте ящик…

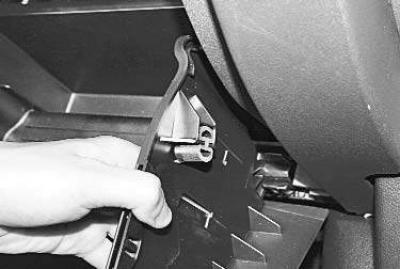

…отогните боковины ящика, выведя из зацепления с панелью приборов их ограничители, и снимите ящик.

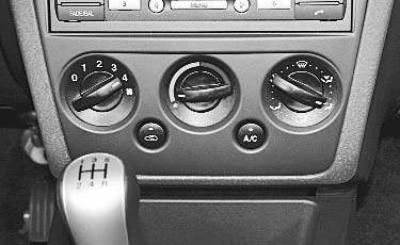

20 – блок управления системой отопления (кондиционирования) и вентиляции салона, см. «Отопление (кондиционирование) и вентиляция салона».

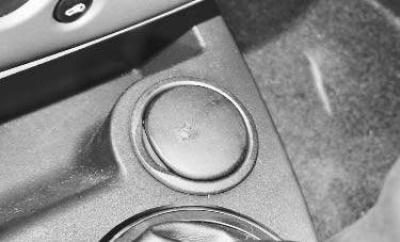

21 – пепельница.

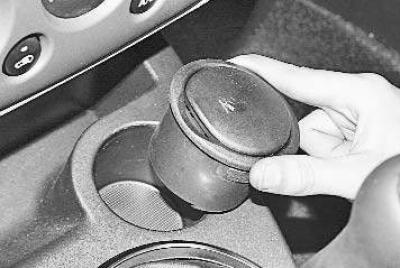

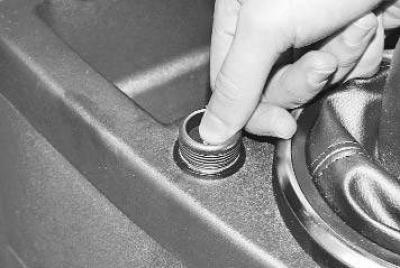

Для пользования пепельницей откройте ее крышку.



Для очистки выньте пепельницу из облицовки тоннеля пола.

22 – рычаг управления коробкой передач (см. «Управление коробкой передач»).



23 – рычаг стояночного тормоза.

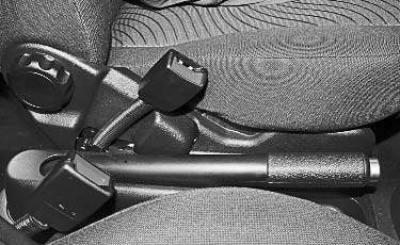

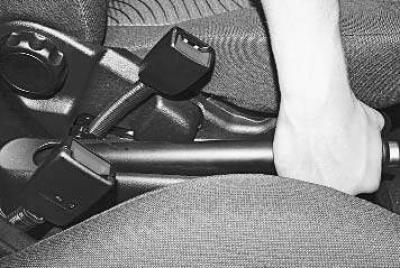

Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в комбинации приборов загорится красным светом контрольная лампа.

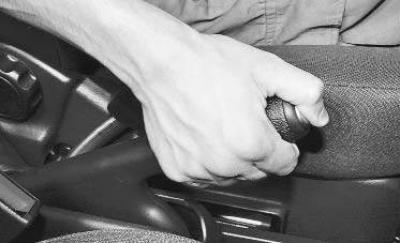

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз — контрольная лампа должна погаснуть.



24 – прикуриватель.

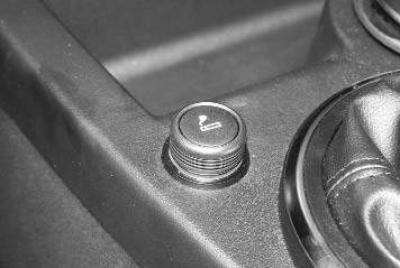

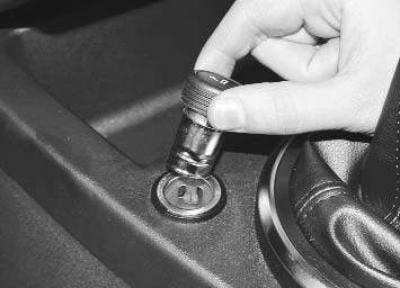

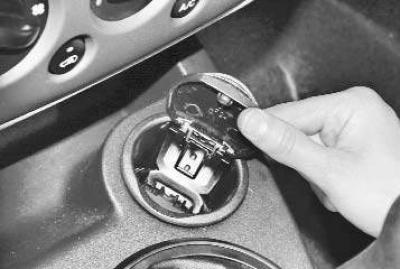

Для использования прикуривателя нажмите на кнопку его подвижной части (ключ в замке зажигания в положении «I» или «II»). После нагрева спирали в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение.



После этого извлеките прикуриватель для использования.

Предупреждения!

• Прикуриватель можно включить повторно не ранее чем через 20 с.
• Не удерживайте прикуриватель принудительно в нажатом положении.
• Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и др.) – это может привести к повреждению электрооборудования автомобиля.
• Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

25 – педаль акселератора.

26 – педаль тормоза.

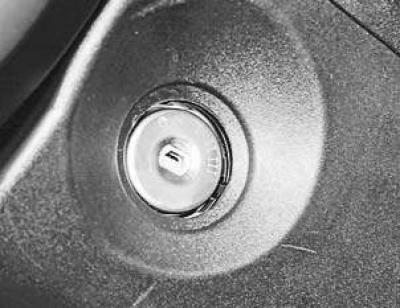

27 – выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

• 0 (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I»;

Предупреждение! Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

• I (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и др.;
• II (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;
• III (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «II».

28 – педаль сцепления.

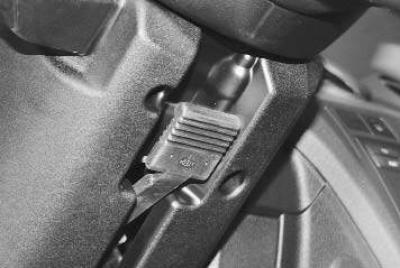

29 – рычаг блокировки положения рулевой колонки (см. «Регулировка положения рулевого колеса»).

30 – клавиша включения звукового сигнала. Для подачи звукового сигнала нажмите на клавишу его включения.

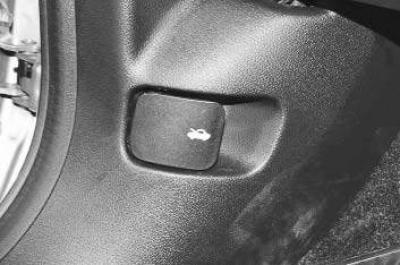

31 – рукоятка привода замка капота (см. «Капот»).

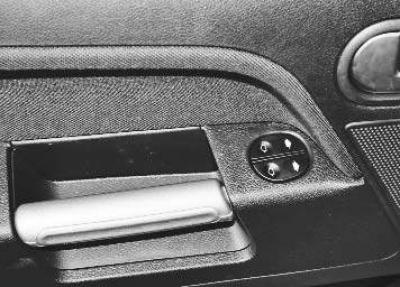

32 – блок управления стеклоподъемниками.
