Замена ремня привода газораспределительного механизма и его натяжного ролика

Согласно рекомендации завода-изготовителя ремень привода газораспределительного механизма необходимо заменять через 60 тыс. км пробега или каждые 6 лет эксплуатации (в зависимости от того, что наступит раньше). Кроме этого заменяйте ремень привода распределительного вала, если при осмотре вы обнаружите:

• следы масла на любой поверхности ремня;
• следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
• трещины, складки, углубления или выпуклости на наружной поверхности ремня;
• разлохмачивание или расслоение на торцовых поверхностях ремня.

Внимание! Ремень со следами моторного масла на любой его поверхности необходимо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

Примечание. Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.

Вам потребуются: специальные приспособления для блокировки распределительных и коленчатого валов и натяжного ролика ремня привода газораспределительного механизма, торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», ключи «на 18» и TORX E8.

1. Поднимите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо (см. «Замена колеса»).

2. Снимите правый передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).

3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).


4. Снимите ремень привода насоса гидроусилителя рулевого управления, разрезав его ножом.

5. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.

Примечание. Согласно рекомендациям завода-изготовителя ремни приводов вспомогательных агрегатов и насоса гидроусилителя рулевого управления для снятия следует разрезать ножом, после чего они приходят в негодность. Это объясняется тем, что оба ремня даже после снятия без повреждения не подлежат повторному использованию, так как рассчитаны только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремней не предусмотрена). Кроме того, замена ремней регламентирована после определенного пробега или срока эксплуатации, поэтому при замене ремня привода вспомогательных агрегатов одновременно следует заменять и ремень привода насоса гидроусилителя рулевого управления.

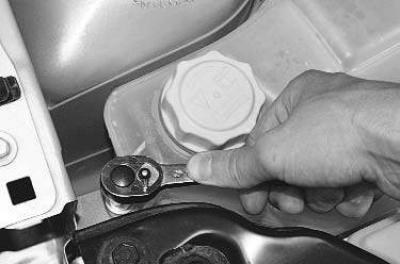

6. Выверните болт крепления расширительного бачка…

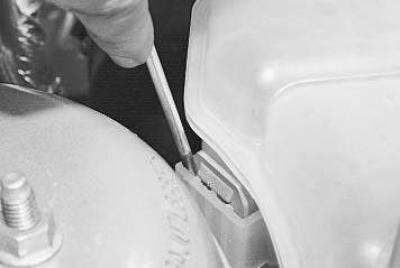

7. …поддев отверткой фиксатор, снимите расширительный бачок с кронштейна и отведите его в сторону.


8. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

9. Выверните заглушку, расположенную в передней части блока цилиндров справа, и вверните в открывшееся отверстие фиксирующий стержень до упора в коленчатый вал. Осторожно проверните коленчатый вал за болт крепления его шкива до момента остановки вала фиксирующим стержнем.

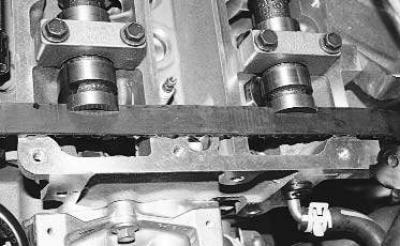

10. Зафиксируйте распределительные валы от проворачивания, установив фиксирующую пластину в специальные пазы в задней части распределительных валов.

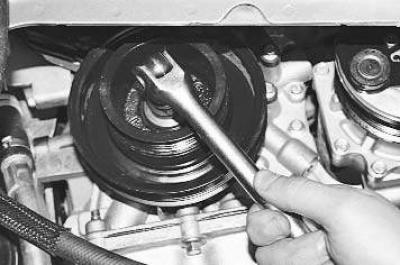

11. Выверните болт шкива коленчатого вала.

Примечание. Болт крепления шкива коленчатого вала затянут большим моментом. Для того чтобы зафиксировать коленчатый вал от проворачивания, включите V передачу, нажмите и удерживайте педаль тормоза (это должен делать помощник).

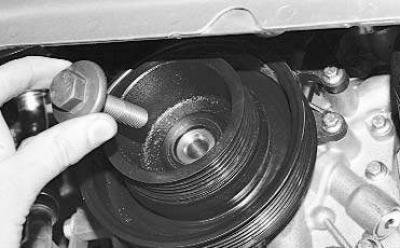

12. Извлеките болт…

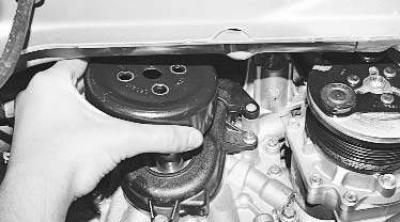

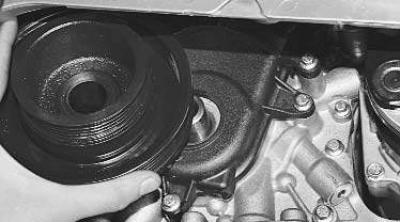

13. …и снимите шкив коленчатого вала.

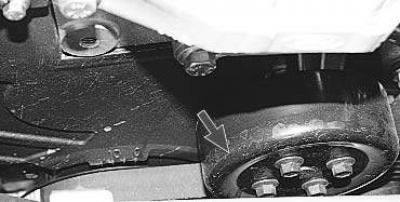

14. Удерживая отверткой шкив водяного насоса от проворачивания, ослабьте затяжку четырех болтов, поочередно переставляя отвертку. Затем окончательно выверните болты…



15. …и снимите шкив водяного насоса.

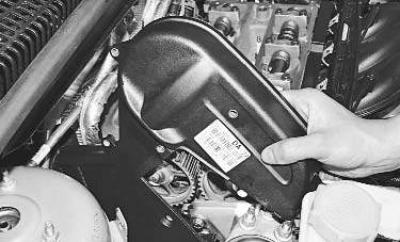

16. Выверните девять болтов крепления верхней крышки привода газораспределительного механизма и снимите крышку.

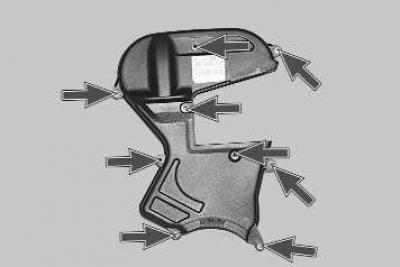

Примечание. Так расположены отверстия крепления верхней крышки.

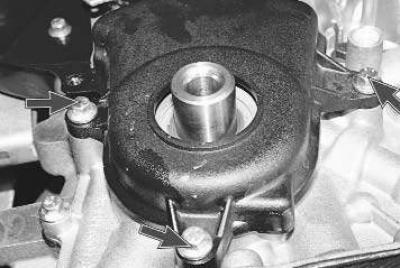

17. Выверните три болта нижней крышки газораспределительного механизма…

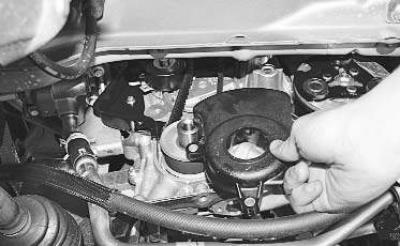

18. …и снимите крышку.

19. Снимите правую опору силового агрегата (см. «Замена опор подвески силового агрегата»).

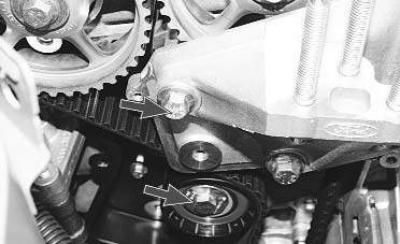

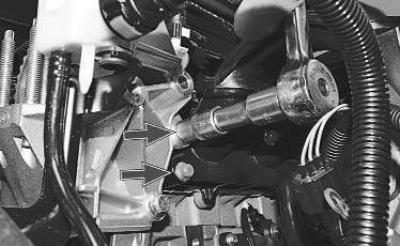

20. Выверните два боковых болта крепления кронштейна правой опоры подвески силового агрегата…



21. …аналогичным образом выверните два передних болта и снимите кронштейн.



22. Ослабьте натяжение ремня привода газораспределительного механизма, для чего пальцем или отверткой, преодолевая усилие пружины, поверните по часовой стрелке подвижную планку ролика до момента совмещения отверстий в ней и кронштейне ролика. Вставьте в отверстие штифт подходящего диаметра, зафиксируйте ролик…

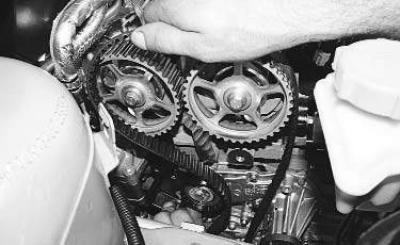

23. …и снимите ремень привода газораспределительного механизма.

Внимание! Не проворачивайте коленчатый вал при снятом ремне привода газораспределительного механизма, так как поршнями будут повреждены клапаны.

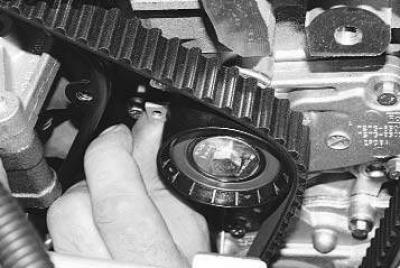

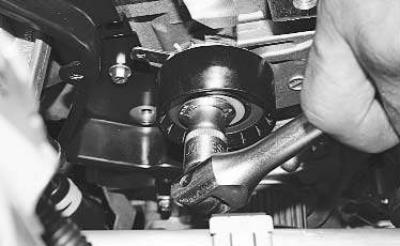

24. Выверните болт крепления натяжного ролика и снимите его.

Примечание. Если разбираете привод механизма газораспределения только для замены натяжного ролика, ремень привода можно не снимать.

25. Установите ролик в порядке, обратном снятию, предварительно зафиксировав его бородком.

Наденьте новый ремень на зубчатый шкив выпускного распределительного вала. Натяните ведущую ветвь ремня и наденьте ее на зубчатый шкив впускного распределительного вала. Далее натяните ведущую ветвь ремня и наденьте ее на зубчатый шкив коленчатого вала. Заведите ведомую ветвь ремня за натяжной ролик.

26. Установите нижнюю и верхнюю крышки ремня привода газораспределительного механизма и шкив коленчатого вала. Болт крепления шкива коленчатого вала затягивайте в два этапа:

• 1-й — затяните болт моментом 45 Н·м (4,5 кгс·м);
• 2-й — доверните болт на 90°.

27. Снимите фиксирующую пластину распределительных валов.

28. Выверните фиксирующий болт коленчатого вала из отверстия в блоке цилиндров.

29. Включите нейтральную передачу в коробке передач, проверните коленчатый вал на два оборота и остановите его, не доводя до ВМТ примерно 20°.

30. Вверните в отверстие блока цилиндров фиксирующий болт и осторожно доверните коленчатый вал до фиксации болтом.

31. Установите на распределительные валы фиксирующую пластину. Если приспособление удалось установить без затруднений, ремень привода газораспределительного вала установлен правильно. Если приспособление установить не удалось (смещены фазы газораспределения), снимите ремень, установите фиксирующее приспособление и повторите установку ремня, как описано выше.

32. Если ремень привода газораспределительного механизма установлен правильно, снимите фиксирующую пластину с распределительных валов, выверните фиксирующий болт из отверстия в блоке цилиндров, установите на место заглушку этого отверстия, затянув ее моментом 20 Н·м (2,0 кгс·м), и установите все ранее снятые детали в порядке, обратном снятию.
