Работу выполняйте на смотровой канаве, эстакаде или подъемнике.
Вам потребуются: торцовые головки «на 10», «на 13», шпильки М8 (5 шт.) длиной не менее 20 мм.
1. Слейте масло из двигателя (см. «Замена масла в двигателе и масляного фильтра»).

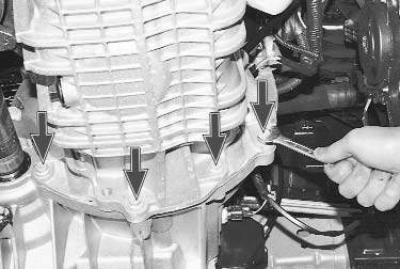

2. Выверните четыре болта крепления коробки передач к масляному картеру.

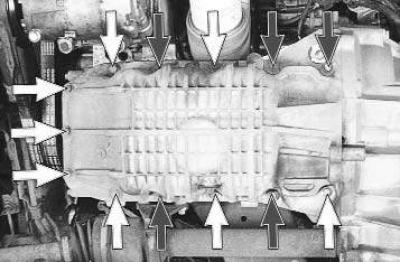

3. Выверните 13 болтов крепления масляного картера к блоку цилиндров двигателя, аккуратно подденьте отверткой и снимите масляный картер. Глухие отверстия в блоке цилиндров под болты, показанные красными стрелками, необходимо защитить от попадания герметика. Для этого вверните в блок цилиндров пять шпилек М8.
4. Очистите от старого герметика сопрягаемые поверхности масляного картера и блока цилиндров.
5. Нанесите на сопрягаемую поверхность масляного картера специальный герметик-прокладку (FORD WSE-M4G323-A4 или его аналог) в виде валика диаметром 3–4 мм, при этом линия нанесения герметика должна проходить с внутренней стороны крепежных отверстий.
6. Не позднее чем через 10 мин после нанесения герметика установите масляный картер на блок цилиндров, выверните шпильки и вверните, не затягивая, болты крепления картера.
Внимание! Для обеспечения герметичности уплотнения две последующие операции необходимо завершить не позднее чем через 5 мин после установки картера.
7. Вверните четыре болта крепления коробки передач к масляному картеру и затяните их моментом 47,0 Н·м (4,7 кгс·м).
8. Затяните болты крепления картера в указанном порядке в два этапа:
- 1-й этап — предварительная затяжка моментом 10,0 Н·м (1,0 кгс·м);
- 2-й этап — окончательная затяжка моментом 20,0 Н·м (2,0 кгс·м).
9. Залейте масло в двигатель (см. «Замена масла в двигателе и масляного фильтра»).
Примечание. Заливать масло и пускать двигатель можно не ранее чем через один час после установки масляного картера: это время необходимо для полимеризации герметика.
