Замена воздушного фильтра

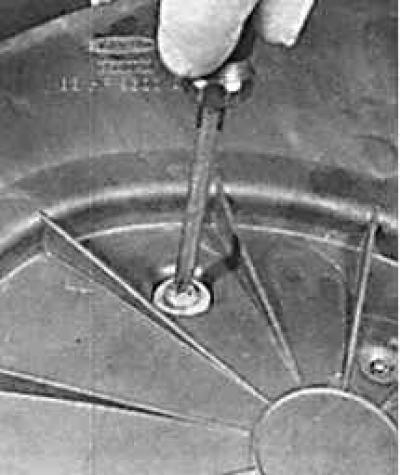

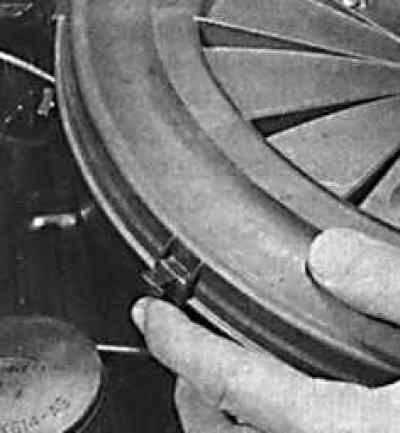

Крепление крышки воздушного фильтра на двигателе с карбюратором

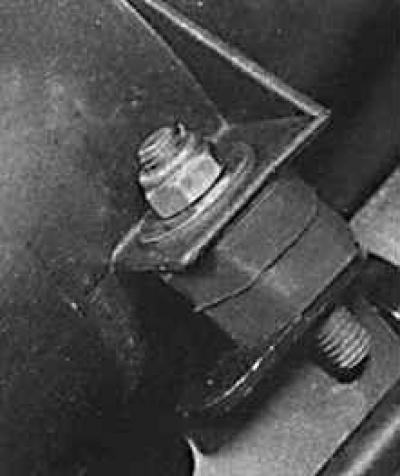

Гайка крепления шланга вентиляции на двигателях DOHC

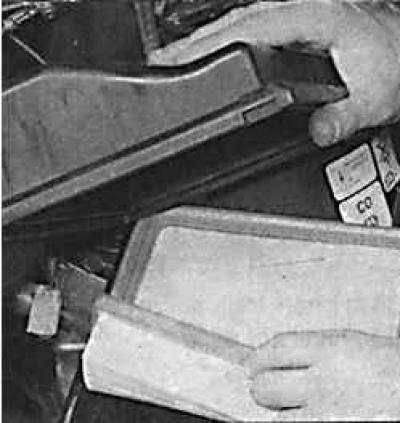

Cнятие крышки воздушного фильтра на двигателях DOHC

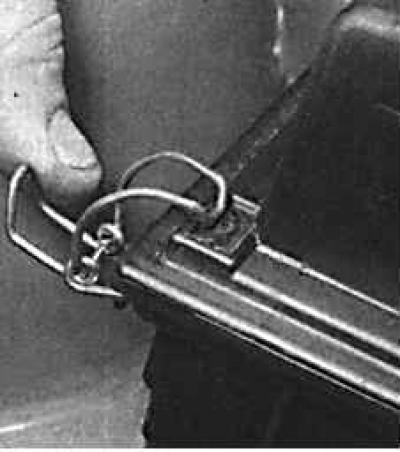

Крепление крышки воздушного фильтра на двигателе с системой впрыска топлива

Внимание! Категорически запрещается продувать воздушный фильтр сжатым воздухом для его повторного использования.

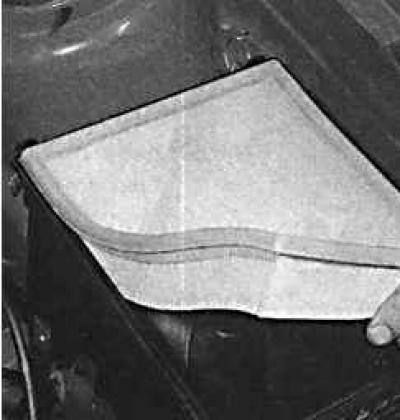

1. На двигателе с карбюратором отсоединить боковые зажимы, отвинтить четыре винта, снять крышку воздушного фильтра и извлечь воздушный фильтр, после чего тщательно протереть корпус фильтра.

2. На двигателе с системой впрыска топлива и дизельном двигателе с турбонаддувом отсоединить воздушный патрубок и фиксирующие зажимы, отвернуть крышку в сторону и извлечь воздушный фильтр, после чего тщательно протереть корпус фильтра.

3. На двигателе DOHC отсоединить провод с клапана холостого хода, отвинтить гайку крепления и снять шланг вентиляции картера, отсоединить фиксирующие зажимы, снять крышку и извлечь фильтрующий элемент.

4. На дизельном двигателе отвинтить четыре гайки крепления крышки воздушного фильтра, снять крышку и извлечь фильтрующий элемент.
