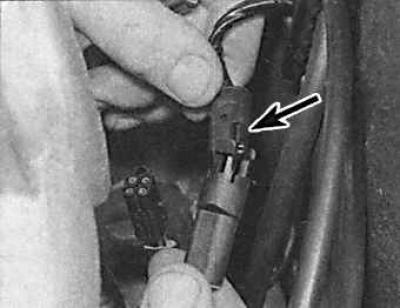

Разъемы жгута проводов системы впрыска топлива
Разъем жгута проводов указан стрелкой.

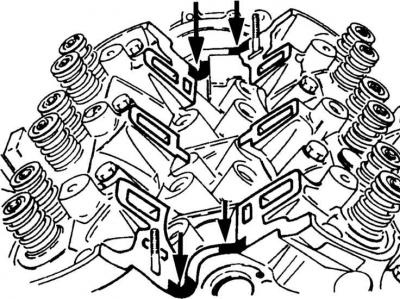

Места нанесения герметика на сопрягаемые поверхности
Места нанесения герметика указаны стрелками.

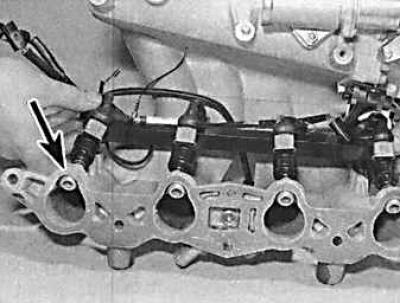

Снятие с коллектора топливной магистрали и вентилей впрыска
Вентиль впрыска указан стрелкой.
Двигатели OHC
1. Снять провод массы с аккумулятора.
2. Слить охлаждающую жидкость.
3. Отсоединить от коллектора вакуумные трубки. Количество трубок зависит от модели и оборудования.
4. Снять разъемы жгутов топливных форсунок на ближайшем к перегородке конце трубопровода.
5. Отсоединить под коллектором провод датчика контрольной лампочки давления масла.
6. Ослабить хомуты и снять с коллектора магистраль, измеритель потока воздуха и трубопровод.
7. Снять крышку распределителя и отсоединить высоковольтные провода.
8. Отвинтить две гайки и снять опору, идущую от коллектора к правой стороне головки цилиндров.
9. Отвинтить четыре болта и снять опору, которая соединяет основание коллектора с левой стороной блока.
10. Отвинтить скобу троса акселератора и сдвинуть ее в сторону.
11. Отсоединить трубку подачи топлива от топливного кронштейна и возвратную трубку от регулятора давления топлива.
12. Отсоединить от коллектора шланг системы охлаждения.

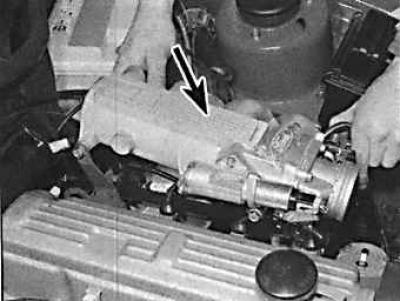

13. Отвинтить шесть гаек и болтов крепления коллектора (указан стрелками) и снять его. К одной из шпилек дополнительной гайкой может быть подсоединен провод заземления.
14. Осторожно снять с головки блока цилиндров коллектор вместе с присоединительными деталями. Если распределитель мешает снятию, отвинтить переднюю шпильку коллектора или снять распределитель.
15. Снять с головки блока цилиндров прокладку.
16. Установка производится в последовательности, обратной снятию. На сопрягаемые поверхности нанести слой герметика.
Двигатели DOHC
1. Снять провод массы с аккумулятора.
2. Слить охлаждающую жидкость.
3. Отсоединить шланги охлаждения от корпуса термостата и впускного коллектора.
4. Отсоединить воздухозаборный патрубок от передней части впускного коллектора.
5. Отсоединить от впускного коллектора шланги вентиляции картера и вакуумные шланги.
6. Отсоединить трос акселератора.
7. Снять со свечей зажигания высоковольтные провода и сдвинуть их в сторону.
8. Отсоединить провода от выключателя вентилятора радиатора, датчика температуры охлаждающей жидкости двигателя и датчика измерения температуры.
9. Снять разъем датчика положения дроссельной заслонки.
10. Снять топливные форсунки.
11. Отвинтить 10 болтов и 2 гайки крепления коллектора к головке блока цилиндров и аккуратно снять впускной коллектор. Снять прокладку.
12. Извлечь 2 пластиковые свечные прокладки из гнезда в головке цилиндров.
13. Установка производится в последовательности, обратной снятию. Залить жидкость в систему охлаждения и проверить обороты холостого хода и содержание СО.
Двигатели V6

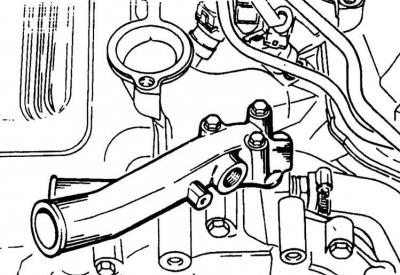

Выпускное соединение системы охлаждения на впускном трубопроводе двигателя V6

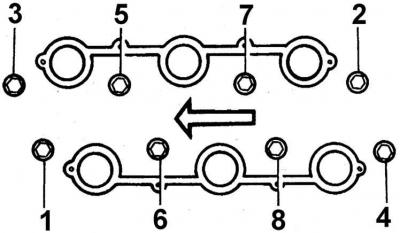

Порядок затягивания болтов крепления впускного коллектора двигатели V6
1. Снять провод массы с аккумулятора.
2. Слить охлаждающую жидкость.
3. Снять крышку рычага дросселя.
4. Ослабить хомуты и сдвинуть в сторону магистраль измеритель потока воздуха-коллектор.
5. Снять шланг вентиляции картера.
6. Снять верхний шланг радиатора и шланг отопителя от выходного отверстия на передней части трубопровода.
7. Отсоединить разъемы от клапана оборотов холостого хода, датчика измерения температуры, датчика измерения температуры охлаждающей жидкости и датчика положения дроссельной заслонки. Отсоединить жгут проводов топливных форсунок.
8. Отсоединить от рычага трос акселератора. На моделях с автоматической трансмиссией также отсоединить трос kick-down или разъем.
9. Отсоединить трубки подачи и возврата топлива.
10. Снять высоковольтные провода и распределитель зажигания.
11. Отвинтить восемь болтов и снять камеру избыточного давления.
12. Отвинтить семь болтов и снять крышки головки блока цилиндров.
13. Отсоединить от впускного коллектора обводной шланг водяного насоса.
14. Отвинтить восемь болтов и снять впускной коллектор.
15. Снять впускной коллектор вместе с регулятором давления, топливным кронштейном и кожухом корпуса дросселя.
16. Установка производится в последовательности, обратной снятию. На сопрягаемые поверхности нанести слой герметика.
