Головки блока цилиндров, оси коромысел и впускной коллектор

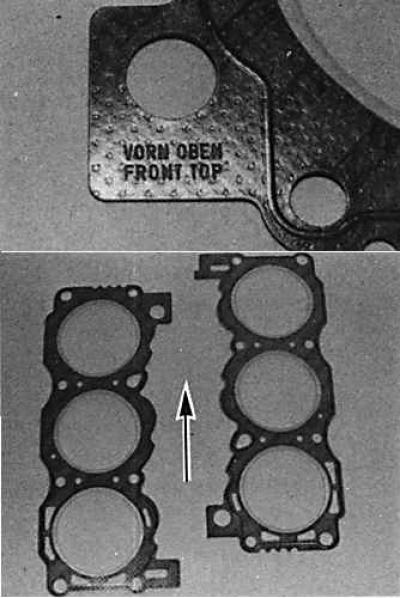

Прокладки головки блока цилиндров и маркировка

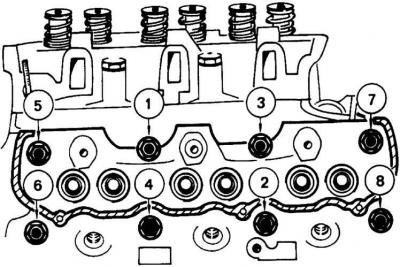

Последовательность затягивания болтов крепления головки блока цилиндров

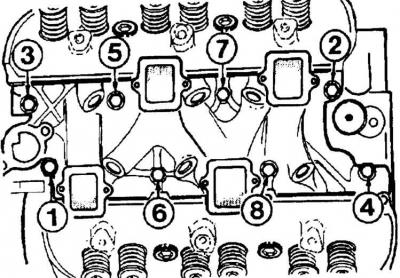

Последовательность затягивания болтов крепления впускного коллектора

1. Смазать толкатели клапанов чистым моторным маслом и вставить их в блок цилиндров. Следить за тем, чтобы они устанавливались на прежние места.


2. Проверить что сопрягаемые поверхности блока цилиндров и головок блока цилиндров должны чистые.

3. Установить новые прокладки головок блока цилиндров на направляющие втулки на блоке цилиндров. Следить за правильным расположением прокладок. Левая и правая прокладки отличаются друг от друга. На прокладках имеется надпись "FRONT ТОР" ("передняя верхняя сторона").

4. Осторожно опустить головки блока цилиндров на блок цилиндров и зафиксировать болтами.

5. В три приема, в определенной последовательности, затянуть болты в соответствии с моментами затяжки, указанными в подразделе 3.3.1.

6. Смазать штанги толкателей моторным маслом и вставить их в блок цилиндров.

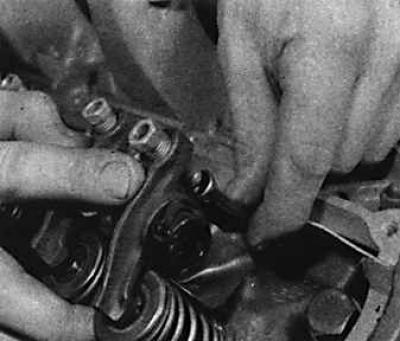

7. Установить на головки блока цилиндров маслоотражательные щитки и установить оси клапанных коромысел в сборе.



8. Вставить регулировочные винты рычагов клапанов в гнезда штанг толкателей.

9. Постепенно затянуть крепежные болты осей клапанных коромысел до соответствующего момента затяжки.

10. Смазать наружный край контактной поверхности головок блока цилиндров и контактную поверхность впускного коллектора герметиком для установки прокладки.


11. Установить на место новую прокладку впускного коллектора и установить впускной коллектор.

12. Установить крепежные болты впускного коллектора и затянуть их в четыре приема до нужного момента затяжки в определенной последовательности.

13. Отрегулировать клапанные зазоры.
