Снятие и установка задней двери (Scorpio I)

Модели с полого опускающейся задней частью кузова и TURNIER.

Снятие

Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".

Открыть заднюю дверь.

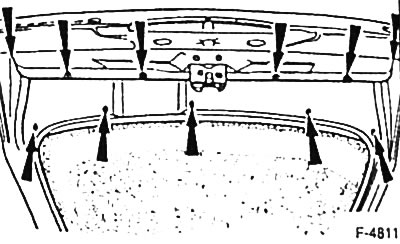

Модель с полого опускающейся задней частью кузова: вывернуть болты крепления облицовки -стрелки- и облицовку снять.

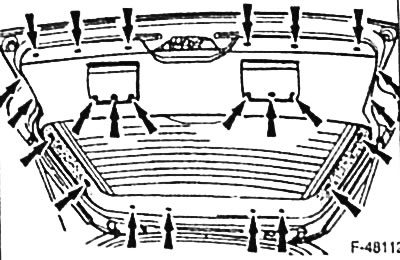

TURNIER: вывернуть болты -стрелки- крепления облицовки и внутренней накладки заднего оконного стекла. Облицовку и накладку снять.

Отсоединить провода системы обогрева заднего оконного стекла/антенны, запирающего магнита, системы центрального запирания и разъединить многоконтактный штекерный разъем охранной системы багажного отсека. Для облегчения последующей сборки провода предварительно пометить клейкой лентой.


К концу каждого жгута проводов надежно привязать прочный шнур. Вынуть из задней двери резиновые вставки и вытащить жгуты проводов из двери багажного отсека так. чтобы шнуры оставались видны.

Отвязать шнуры от жгутов проводов. Шнуры должны оставаться в двери багажного отсека, чтобы облегчить ее последующий монтаж.

Подпереть заднюю дверь подходящей доской или деревянной подставкой.

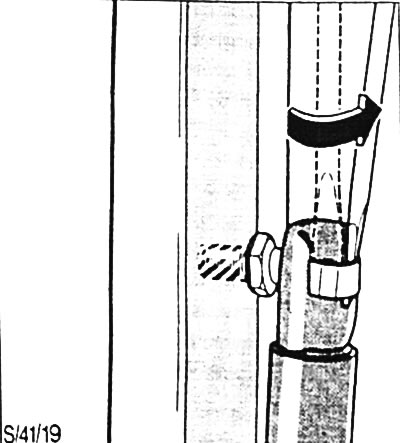

Снять оба пружинно-газовых упора. Для этого с помощью отвертки отжать и развернуть наружу стопорную скобу. Снять пружинно-газовые упоры со сферических пальцев.

Заднюю дверь опустить так, чтобы она легла на резиновое уплотнение.

Внимание: Заднюю дверь замком не запирать.

Снять с обивки крыши в салоне крышки шарниров.


Гайки крепления шарниров отвернуть и снять их вместе с шайбами.

Вместе с помощником заднюю дверь приподнять и уложить на чистую и мягкую подкладку так, чтобы не повредить никаких деталей.

Установка

Вместе с помощником заднюю дверь приставить так, чтобы пальцы шарниров вошли в отверстия.

Внимание: Дверь приставлять осторожно, чтобы не поцарапать лакокрасочное покрытие.

Оба пружинно-газовых упора вжать на сферические пальцы и зафиксировать стопорными скобами.

Внимание: Задняя дверь должна дополнительно придерживаться помощником, пока не будут завернуты гайки крепления шарниров двери.

Гайки крепления шарниров двери приставить вместе с шайбами и завернуть от руки.

Шнуры в задней двери привязать к жгутам проводов и осторожно протянуть жгуты через дверь.

Внимание: Возможно, что жгуты проводов при втягивании в дверь зависнут. В этом случае жгут проводов немного вытянуть назад и попытаться снова протянуть через дверь. Если несмотря на это жгут проводов протянуть не удается, его следует из двери снова вытащить, и клейкой лентой прикрепить штекер к жгуту проводов или шнуру.

Установить резиновые вставки.

Заднюю дверь осторожно закрыть и проверить, одинаковый и равномерный пи зазор между дверью и прилегающими деталями вверху и с боков.

Гайки крепления шарниров затянуть моментом 25 Нм. Закрыть шарниры крышками.

Подсоединить провод массы (-) аккумуляторной батареи.

Если имеются, настроить часы и ввести для радио код зашиты от хищения.
