Ниже описываются только отличия, на которые у новой модели следует обратить внимание.
При открывании двери снаружи ее замок отпирается с помощью тяги привода, соединенной с ручкой открывания двери. Ручка отпирания двери изнутри соединена с замком тягой. На каждом замке имеется электродвигатель системы центрального запирания, а также контрольный выключатель системы охранной сигнализации.
Снятие
Вывернуть винты крепления крышки цилиндра замка.

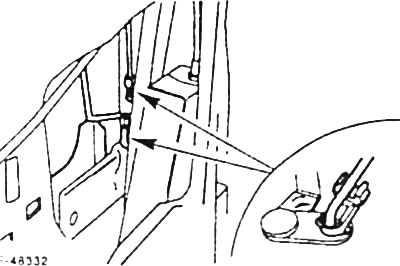

Открыть пластмассовые зажимы у рычагов механизма запирания и открепить тяги привода.

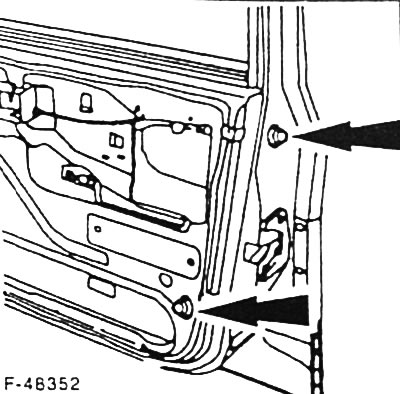

Для облегчения доступа к замку отвернуть крепление задней направляющей оконного стекла.
Перерезать хомут идущих к замку электрических проводов.

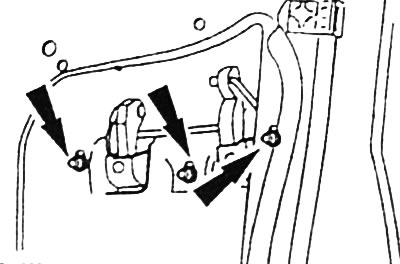

Вывернуть 3 винта крепления замка и разъединить его многоконтактный штекерный разъем.
Замок в сборе снять.

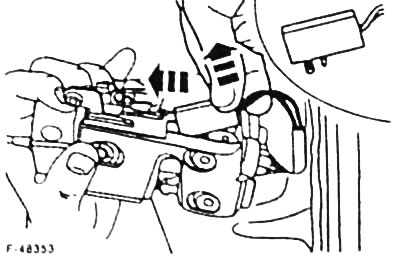

Снять с замка микровыключатель системы центрального запирания. Для этого микровыключатель нажать вверх и откинуть.
При необходимости вывернуть 2 винта крепления к замку исполнительного электродвигателя системы центрального запирания.

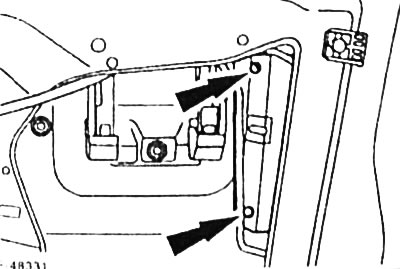

Снятие наружной ручки двери: вывернуть 3 винта крепления и снять ручку снаружи, повернуть ручку на 90° и отсоединить тягу привода.
Установка
Перед установкой замка двери тяги привода очистить и на места, которыми они ходят во втулках, нанести универсальную смазку.
Навесить на наружную ручку тягу привода. повернуть ручку на 90°, приставить и привернуть.
Навесить тягу механизма отпирания на замок.
Замок в сборе через большой проем установить в монтажное положение, ввернуть и затянуть 3 болта крепления.
Вставить в замок и зафиксировать пластмассовыми зажимами тяги привода.
Запирающий рычаг механизма отпирания двери нажать в положение запирания и рычаг механизма отпирания задвинуть полностью назад. Вставить и затянуть винт крепления механизма отпирания.
Проверить, правильно ли функционирует механизм отпирания при запертом замке, при необходимости выполнить его регулировку.
Соединить многоконтактный штекерный разъем замка двери.
Навесить тягу электродвигателя механизма запирания двери и привернуть электродвигатель к листу двери. Соединить многоконтактный штекерный разъем электродвигателя.
Привернуть крышку цилиндра замка.
Электрические провода замка закрепить на оребрении двери новым хомутом.
Проверить функционирование замка и устранить обнаруженные неисправности.
Приклеить без складок защитную пленку. Порванные места заклеить широкой клейкой лентой.
Внимание: Если защитная пленка приклеена неправильно, при движении автомобиля в салоне возникает сквозняк.
Установить облицовку двери.
