Снятие и установка подшипника ступицы колеса

Снятие

Снять ступицу колеса.

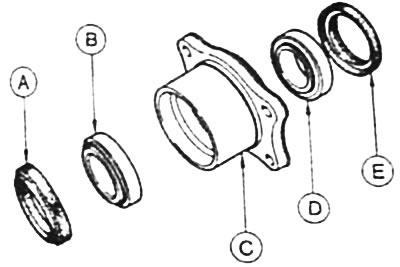

С помощью отвертки вытащить из ступицы -С- радиальные уплотнения -А, Е-. Вынуть оба конических роликовых подшипника -В, D-.

Обоймы подшипников выбить с помощью медного стержня. При этом приставлять стержень по окружности к противоположным сторонам обоймы, чтобы не допускать ее перекоса.

Внимание: чтобы на обойме не образовалось заусенцев, использовать только безупречный стержень.

Установка

Очистить в ступице места под обоймы подшипников и радиальные уплотнения.

Если при выбивании обойм на посадочных местах образовались заусенцы, их следует удалить.

Наружную и внутреннюю обоймы подшипника осторожно загнать до упора подходящей короткой трубой. Внешний диаметр трубы должен соответствовать диаметру обоймы.

Конический роликовый подшипник заполнить подшипниковой смазкой (например, Liqui Moly LM-320). При этом смазкой должны быть заполнены все полости между роликами.

Внимание: Пространство между подшипниками смазкой не заполнять. Избыток смазки в ступице будет выдавлен через радиальное уплотнение.

Вставить наружный подшипник -В- и вбить подходящей трубой новое радиальное уплотнение. Предварительно заполнить смазкой пространство между уплотнительными кромками. Благодаря этому износ уплотнительных кромок уменьшается.

Внутренний подшипник -D- с радиальным уплотнением -Е- установить аналогичным способом.

Установить ступицу колеса.
