Имеется две коробки предохранителей. Центральная коробка предохранителей находится в задней масти моторного отсека со стороны водителя. Дополнительная коробка предохранителей расположена в зависимости от года выпуска автомобиля или в отдельной нише над вещевым ящиком (до 1/92), или в задней части моторного отсека со стороны пассажира рядом с водителем.
Автомобили до 1/92

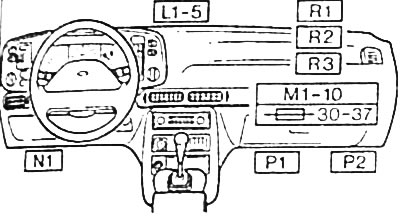

Расположение коробок реле и предохранителей
L1 - 5
Модули и реле находятся на держателе сзади панели приборов по центру автомобиля.
- L1 - система предупредительной световой сигнализации
- L2 - задние противотуманные огни
- L3 - реле времени акселератора (только при наличии автоматической коробки передач)
- L4 - топливный насос (система кондиционирования или вентилятор системы охлаждения)
- L5 - противоугонная и охранная система
М1 - 10
Реле находятся на держателе сзади панели приборов со стороны пассажира рядом с водителем.
- М1 - система предварительного подогрева впускного воздуха (карбюраторный двигатель) или топливный насос (система впрыскивания)
- М2 - самоудерживаюшее реле или клапанные форсунки (система впрыскивания)
- М3 - система обогрева ветрового стекла
- М4 - реле времени системы обогрева ветрового стекла
- М5 - вентилятор системы охлаждения
- М6 - насос (противоблокировочная система)
- М7 - противоблокировочная система (основное реле)
- М6 - злектроуправление (модульABS)
- М9 - система регулирования дорожного просвета
- М10 - система контроля холостого хода (система кондиционирования)
N1
Модуль находится на держателе под панелью приборов со стороны водителя.
- N1 - система контроля ламп накаливания или система сигнализации такси
Р1 - 2
Модули находятся под панелью приборов со стороны пассажира рядом с водителем.
- Р1 - тормозная и противоблокировочная система
- Р2 - топливный насос системы впрыскивания
R1 - 3
Модули находятся на держателе за панелью приборов со стороны пассажира рядом с водителем.
- R1 - автоматическая система поддержания заданной скорости
- R2 - предупредительная сигнализация
- R3 - система технического обслуживания задних сидений
S1
Реле находится на левой стойке в моторном отсеке.
- S1 - система предварительного разогрева (дизельный двигатель)
Центральная коробка предохранителей
Положение реле и предохранителей вытиснено на обратной стороне крышки коробки предохранителей.
Расположение предохранителей в центральной коробке
| № | Ампер | Потребитель электроэнергии |
| 1 | 20 | Фара дальнего света левая, дополнительная фара левая |
| 2 | 20 | Фара дальнего света правая, дополнительная фара правая |
| 3 | 10 | Фара ближнего света левая |
| 4 | 10 | Фара ближнего света правая, система регулирования угла наклона пучка света фар |
| 5 | 10 | Габаритные огни левые |
| 6 | 10 | Габаритные огни правые |
| 7 | 15 | Внутреннее освещение, фонари освещения номерного знака |
| 8 | 15 | Управление: системы кондиционирования, системы обогрева ветрового стекла, системы регулирования дорожного просвета |
| 9 | 30 | Система очистки рассеивателей фар, замок задней двери |
| 10 | 20 | Система центрального запирания, внутреннее освещение, часы, электрический привод наружного зеркала заднего вида |
| 11 | 30 | Топливный насос (система кондиционирования), система сигнализации такси |
| 12 | 10 | Система аварийной световой сигнализации |
| 13 | 30 | Система подогрева сидений, прикуриватель |
| 14 | 30 | Звуковой сигнал |
| 15 | 30 | Электродвигатели стеклоочистителей, насосы стеклоомывателей |
| 16 | 30 | Система обогрева заднего оконного стекла и наружных зеркал заднего вида |
| 17 | 20 | Противотуманные фары |
| 18 | 30 | Электродвигатель вентилятора системы отопления |
| 19 | - | отсутствует |
| 20 | 15 | Фонари указателя поворота, фары заднего хода |
| 21 | 15 | Сигналы торможения |
| 22 | 10 | Электрические цепи и контрольно-измерительные приборы на панели приборов |
| 23 | 30 | Электрический привод стеклоподъемников передних дверей и сдвигаемой панели крыши |
| 24 | 30 | Электрический привод стеклоподъемников задних дверей и спинок задних сидений |
Расположение реле в центральной коробке предохранителей
| № | Включаемая электрическая цепь |
| I | Замок зажигания и стартера на рулевой колонке |
| II | Система обогрева заднего оконного стекла и наружных зеркал заднего вида |
| III | Электрический привод стеклоподъемников передних дверей и сдвигаемой панели крыши |
| IV | отсутствует |
| V | Задний стеклоочиститель |
| VI | Прерывистое включение передних стеклоочистителей |
| VII | Система омывания фар |
| VIII | Система задержки выключения внутреннего освещения |
| IX | Выключатель блокирования задних дверей |
| X | Фары дальнего света |
| XI | Вспомогательное реле работы двигателя |
| XII | Выключатель блокирования пуска |
| А | отсутствует |
| В | отсутствует |
| C | Звуковой сигнал |
| D | Замок задней двери |
| Е | отсутствует |
| F | Ближний свет |
| G | Система обогрева сидений |
| H | Противотуманные фары |
Дополнительная коробка предохранителей
Дополнительная коробка предохранителей находится в отдельной нише над вещевым ящиком. Для замены предохранителя нужно открыть вещевой ящик и откинуть вниз расположенную над ним крышку держателя.
Расположение предохранителей в дополнительной коробке
| Цвет | Ампер | Потребитель электроэнергии |
| Черный | 20 | Насос системы впрыскивания бензина |
| Розовый | 30 | Вентилятор системы охлаждения |
| Желтый | 20 | Противоблокировочная система |
| Зеленый | 30 | Противоблокировочная система (насос) |
| Коричневый | 30 | Система обогрева ветрового стекла (время) |
| Коричневый | 30 | Система обогрева ветрового стекла |
| Серый | 30 | Электрический привод спинок задних сидений |
| Оранжевый | 20 | Система регулирования дорожного просвета |
| Фиолетовый | 15 | Кислородный датчик (автомобиль с каталитическим нейтрализатором) |
Автомобили с 2/92

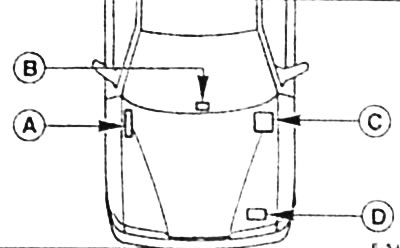

Расположение коробок реле и предохранителей
А. Дополнительная коробка реле и предохранителей
В. Дополнительное реле под панелью приборов
С. Центральная коробка предохранителей и реле
D. Дополнительное репе в моторном отсеке
Дополнительная коробка предохранителей
Расположение предохранителей в центральной коробке
| № | Ампер | Потребитель электроэнергии |
| 1 | 15 | Противотуманные фары, система обогрева наружных зеркал заднего вида |
| 2 | 5 | Габаритные огни левые, фонари освещения номерного знака |
| 3 | 10 | Выключатель света |
| 4 | 10 | Фара ближнего света правая, система регулирования угла наклона пучка света фар |
| 5 | 10 | Фара ближнего света левая |
| 6 | 30 | Электрический привод сидений |
| 7 | 25 | Электродвигатели стеклоочистителей, насосы стеклоомывателей |
| 8 | 5 | Радио |
| 9 | 15 | Звуковой сигнал |
| 10 | 15 | Фара дальнего света левая |
| 11 | 15 | Фара дальнего света правая |
| 12 | 5 | Габаритные огни правые |
| 13 | 20 | Замок зажигания |
| 14 | 15 | Фонари указателя поворота, фары заднего хода, сигналы торможения |
| 15 | 7.5 | Задние противотуманные огни |
| 16 | 7.5 | Электроника |
| 17 | 7.5 | Электроника |
| 18 | - | отсутствует |
| 19 | 20 | Система очистки рассеивателей фар |
| 20 | 20 | Система обогрева заднего оконного стекла |
| 21 | 10 | Система обогрева наружных зеркал заднего вида |
| 22 | 20 | Охранная и противоугонная система, система центрального запирания |
| 23 | 5 | Освещение панели приборов |
| 24 | 10 | Внутреннее освещение, радио/ аудио |
| 25 | 30 | Электрический привод стеклоподъемников |
| 26 | 30 | Электрический привод стеклоподъемников передних дверей |
| 27 | 10 | Надувная подушка безопасности, ABS |
| 28 | 30 | Электрический привод сдвигаемой панели крыши и стеклоподъемников задних дверей |
| 29 | 10 | Электродвигатель вентилятора системы отопления |

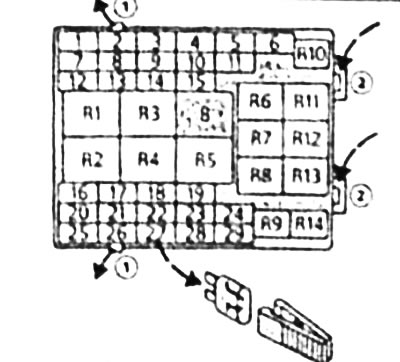

Расположение репе в центральной коробке предохранителей
| № | Включаемая электрическая цепь |
| R1 | Задний стеклоочиститель |
| R2 | Прерывистое включение передних стеклоочистителей |
| R3 | Ближний свет |
| R4 | Система обогрева заднего оконного стекла |
| R5 | Система задержки выключения внутреннего освещения |
| R6 | Фары дальнего света |
| R7 | Отсутствует |
| R8 | Система очистки рассеивателей фар |
| R9 | Противотуманные фары |
| R10 | Звуковой сигнал |
| R11 | Выключатель блокирования пуска (только при наличии автоматической коробки передач) |
| R12 | Выключатель блокирования задних дверей |
| R13 | (Перемычка) |
| R14 | отсутствует |
Дополнительные реле
- Реле системы предварительного разогрева дизельного двигателя. - в моторном отсеке -D-
- Реле охранной и противоугонной системы, реле ABS, - в салоне -В- (до 8/94)
- Реле акселератора для автоматической коробки передач, -В-
- Реле стеклоподъемника, - в двери водителя
- Реле прерывистого включения заднего стеклоочистителя (TURNIER), реле прерывателя указателя поворота, - рядом с рулевой колонкой
- Реле системы подогрева сидений, - в центральной консоли
- Реле электропривода сдвигаемой панели крыши, - в сдвигаемой панели крыши
- Реле электродвигателя вентилятора системы отопления, системы очистки рассеивателей фар, системы поддержания заданной скорости, воздушного компрессора, - на держателе за вещевым ящиком
Дополнительная коробка предохранителей
Расположение предохранителей в дополнительной коробке
| № | Ампер | Потребитель электроэнергии |
| 30 | 20 | Система регулирования дорожного просвета |
| 31 | 3 | Модуль зажигания EEC IV |
| 32 | - | отсутствует |
| 33 | 20 | Гидроусилитель рулевого механизма, система регулирования дорожного просвета, система отопления, система кондиционирования |
| 34 | 15 | Реле работы двигателя |
| 35 | 30 | Электродвигатель вентилятора системы охлаждения |
| 36 | 10 | Экономичная аккумуляторная батарея |
| 37 | 20 | Система управления двигателя |
| 38 | 30 | Система обогрева ветрового стекла (с правой стороны) |
| 39 | 30 | Электродвигатель вентилятора системы охлаждения |
| 40 | 25 | Кислородный датчик |
| 41 | 30 | Система обогрева ветрового стекла (с левой стороны) |
| 42 | 15 | Топливный насос |
| 43 | 20 | Прикуриватель, система обогрева сидений |
| 44 | 30 | Электродвигатель вентилятора системы охлаждения 2 |
| 45 | 10 | Система аварийной световой сигнализации |
| 46 | 30 | Противоблокировочная система (модуль) |
| 47 | 30 | Противоблокировочная система (насос) |
| I | 80 | Цепь электропитания центральной коробки предохранителей |
| II | 60 | Цепь электропитания центральной коробки предохранителей |
| III | 60 | Цепь электропитания центральной коробки предохранителей |
| Iv | 50 | Система предварительного разогрева дизельного двигателя |

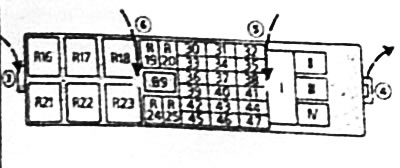

Расположение реле в дополнительной коробке предохранителей
| № | Включаемая электрическая цепь |
| R16 | Экономичная аккумуляторная батарея |
| R17 | Топливный насос |
| R10 | Система обогрева ветрового стекла |
| R19 | Работа двигателя |
| R2O | Система регулирования дорожного просвета |
| R21 | Замок зажигания |
| R22 | (Перемычка) |
| R23 | (Перемычка) |
| R24 | Система кондиционирования |
| R25 | - |
