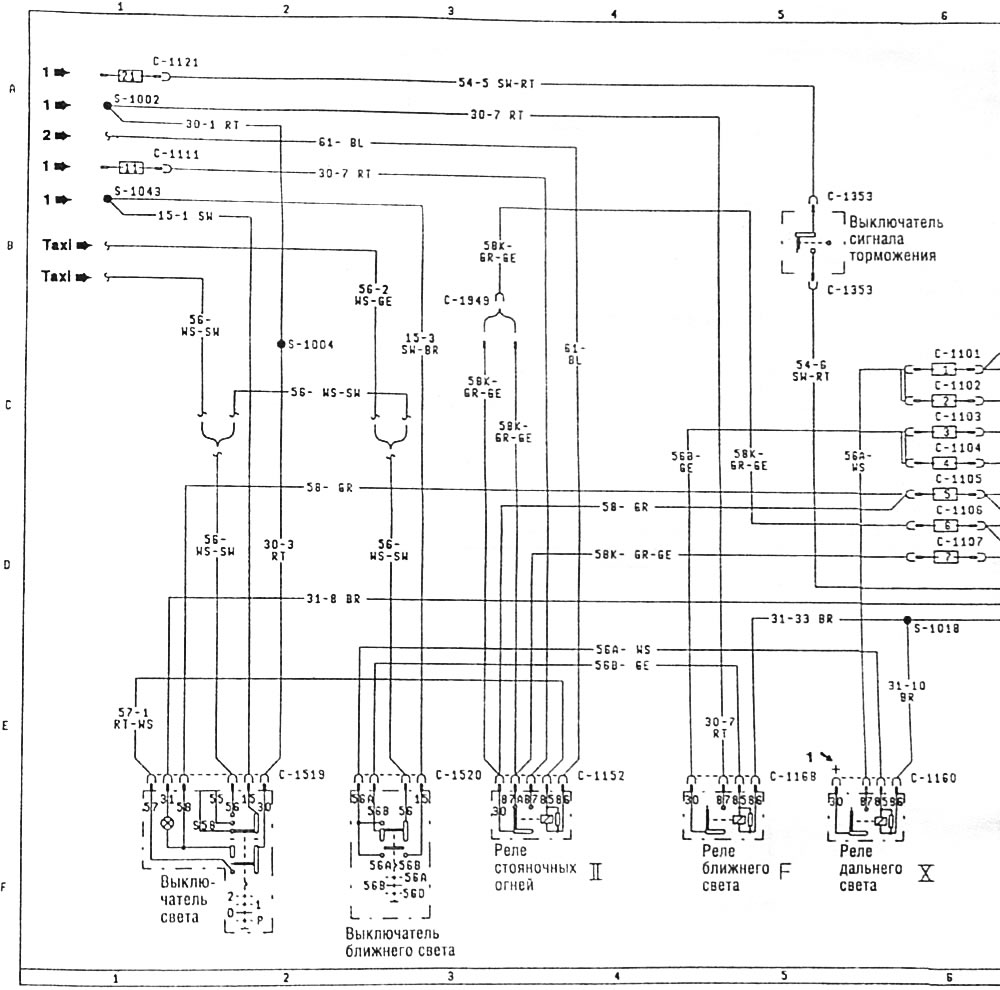

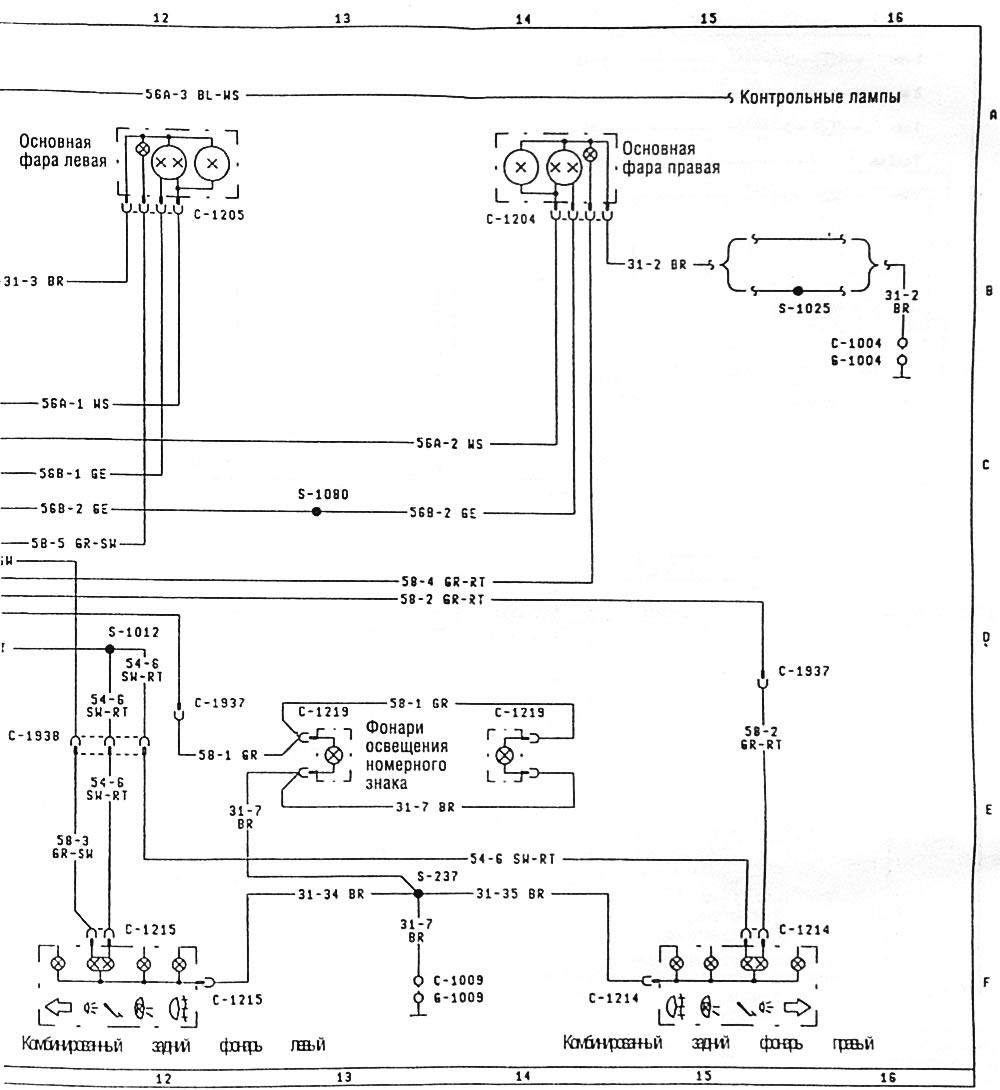

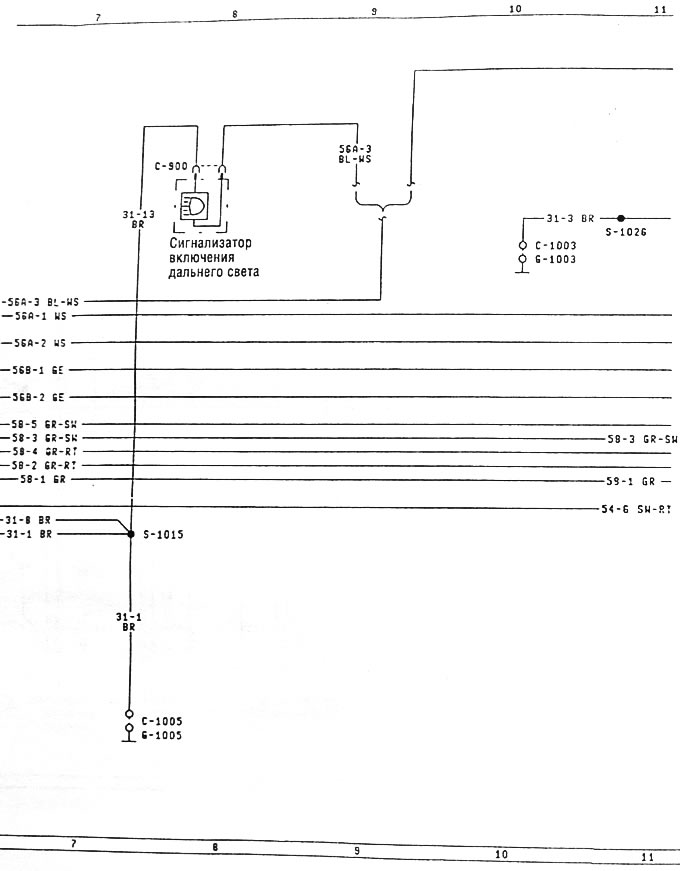

Схема 5. Наружное освещение
Знакомство с электрической схемой и буквенные обозначения здесь →
Схема 5. Наружное освещение
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
