Снятие и установка рулевой колонки

Снятие

1. Установить колеса автомобиля в положение для езды вперед.

2. Снять верхний и нижний кожуха рулевой колонки, а также обшивку под передней панелью на высоте рулевой колонки.

3. Отсоединить разъемы электрических проводов от универсального переключателя.

4. Снять универсальный переключатель и рычаг открывания капота.

5. Отвинтить болт крепления хомута рулевой колонки.

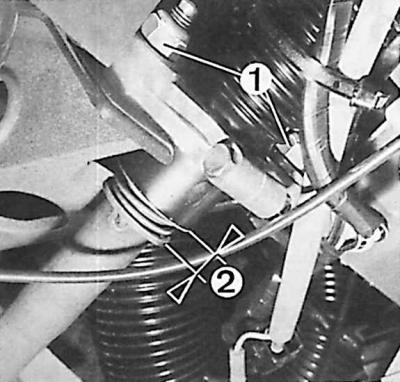

6. Отвинтить гайки (1) крепления хомута рулевой колонки к держателю под передней панелью.

7. Отвинтить болт зажимной обоймы фланца эластичного шарнира от приводной шестерни рулевой передачи.

8. Извлечь узел рулевой колонки.

Установка

1. Проверить правильность положения колес, установленных для движения вперед.

2. Установить на соответствующем месте рулевую колонку, не затягивая гайки ее крепления.

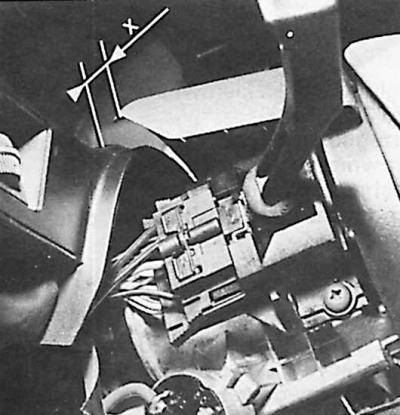

3. Отрегулировать положение рулевой колонки относительно передней панели, соблюдая расстояние Х = 5 мм между передней панелью и верхним кожухом рулевой колонки.


4. Снять верхний кожух рулевой колонки.



5. Проверить соблюдение контрольного расстояния (2) = 12 ± 1 мм и затянуть гайки крепления хомута колонки к держателю под передней панелью, болт крепления хомута рулевой колонки, а также гайку нижнего болта крепления вала рулевого колеса.

6. Установить универсальный переключатель и подсоединить разъемы электрических проводов.

7. Установить рычаг открывания капота.

8. Установить верхний и нижний кожуха рулевой колонки.

9. Проверить симметричность положения рулевого колеса при установке колес для движения вперед.
