Сборка привода системы газораспределения

            0

Система газораспределения

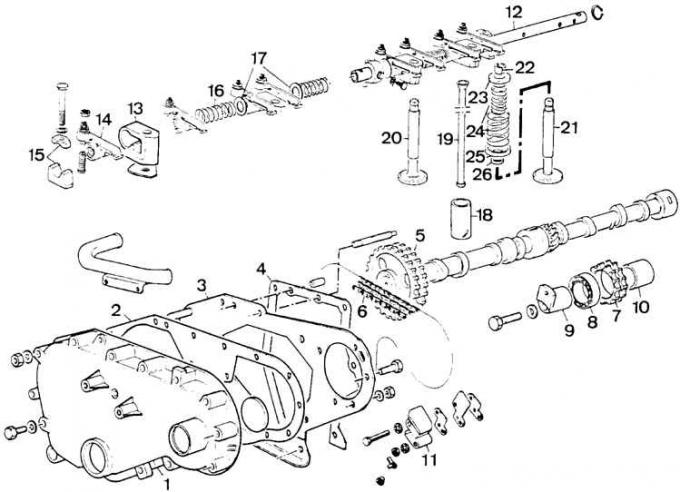

1 – кожух приводной цепи системы газораспределения, 2 – прокладка кожуха, 3 – промежуточная пластина, 4 – прокладка пластины, 5 – звездочка распредвала, 6 – цепь системы газораспределения, 7 – звездочка натяжного устройства цепи, 8 – шариковый подшипник, 9 – эксцентрик, 10 – втулка, 11 – ползунок, 12 – ось рычагов клапанов, 13 – держатель оси рычагов клапанов, 14 – рычаг клапана, 15 – держатель блокировки оси рычагов клапанов, 16 – установочная пружина оси рычагов клапанов, 17 – плоские шайбы, 18 – толкатель, 19 – стержень толкателя, 20 – выпускной клапан, 21 – впускной клапан, 22 – сухари крепления опорной тарелки пружины клапана, 23 – верхняя опорная тарелка пружины клапана, 24 – пружина клапана, 25 – нижняя опорная тарелка пружины клапана, 26 – уплотнитель стержня клапана

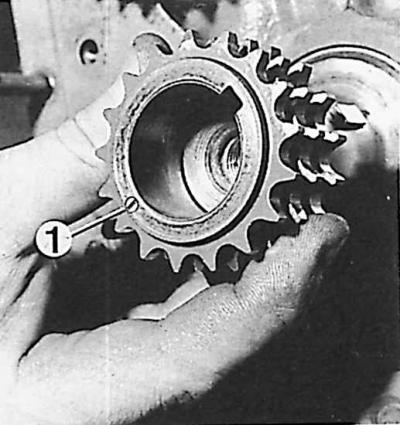

1. Установить (стороной с установочным знаком (1) наружу) звездочку цепи вместе со шпонкой на коленчатый вал.


2. Установить фланец держателя звездочки привода топливного насоса вместе с трубопроводом подачи масла.

3. Установить натяжное устройство приводной цепи системы газораспределения.

4. Установить звездочку привода топливного насоса и повернуть коленчатый вал так, чтобы поршень в 1-ом цилиндре находился в ВМТ.

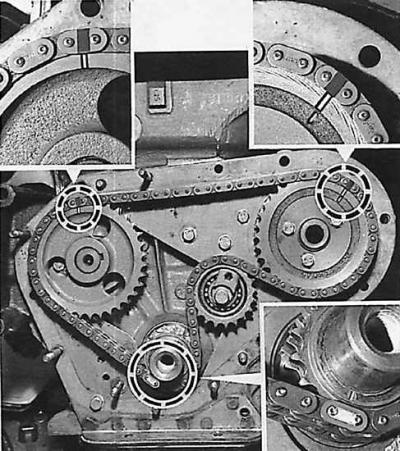

5. Установить приводную цепь системы газораспределения таким образом, чтобы ее обозначения красного цвета совпадали со знаками на звездочках распредвала и топливного насоса, а обозначения белого цвета – со знаками на звездочке коленчатого вала.

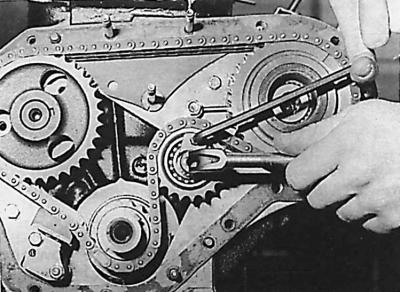

6. Установить звездочку натяжного устройства цепи вместе с эксцентриком и натянуть цепь так, чтобы получить зазор 0,5–1 мм между щекой натяжного устройства и его держателем. Затянуть ролик натяжного устройства.

7. Заменить уплотнительное кольцо кожуха приводной цепи системы газораспределения и привинтить кожух.
