Система смазки

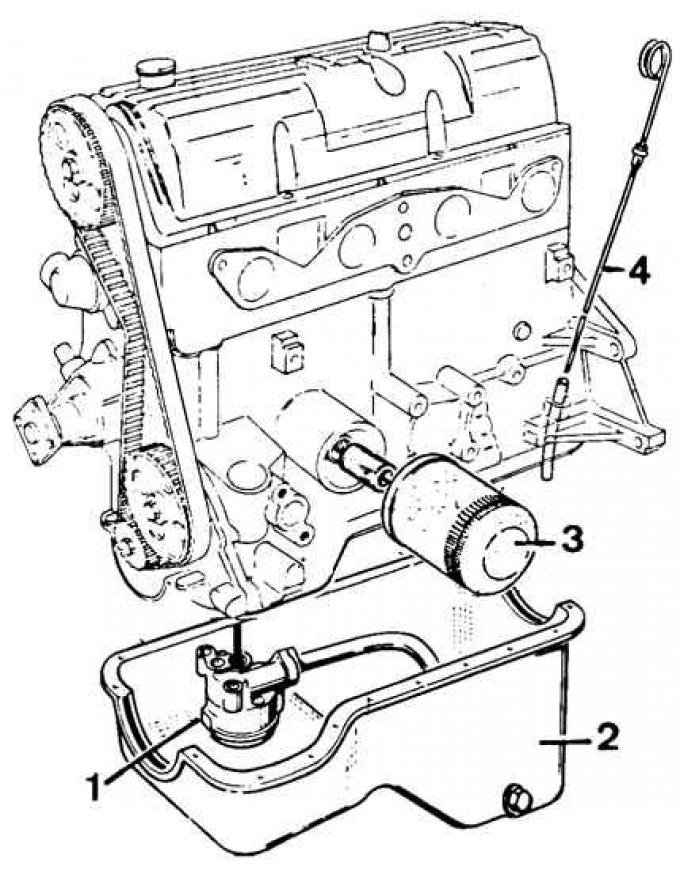

1 – масляный насос, 2 – масляный поддон, 3 – масляный фильтр, 4 – указатель уровня масла
Масляный насос забирает моторное масло из картера и под давлением подает его через короткий канал к полнопроточному масляному фильтру. Находящийся в насосе предохранительный клапан регулирует максимальное давление создаваемое насосом. При превышении давления создаваемого насосом, клапан открывается и перепускает масло в картер. Очищенное масло через фильтр поступает в главную масляную магистраль. В случае засорения фильтра открывается редукционный клапан и часть масла, без очистки, направляет в главную магистраль.
От главной магистрали масло по пяти маленьким каналам поступает к коренным шейкам коленчатого вала. Через диагональные отверстия в коленчатом вале масло поступает к шатунным шейкам и далее разбрызгивается на стенки цилиндров.
С главной магистрали масло поступает к промежуточному валу и далее к распределителю зажигания. Одновременно, моторное масло через три маслопровода подается непосредственно к подшипникам распредвала. Со среднего подшипника, через распылительные маслопроводы масло подается на все кулачки и рычаги.
Система вентиляции картера

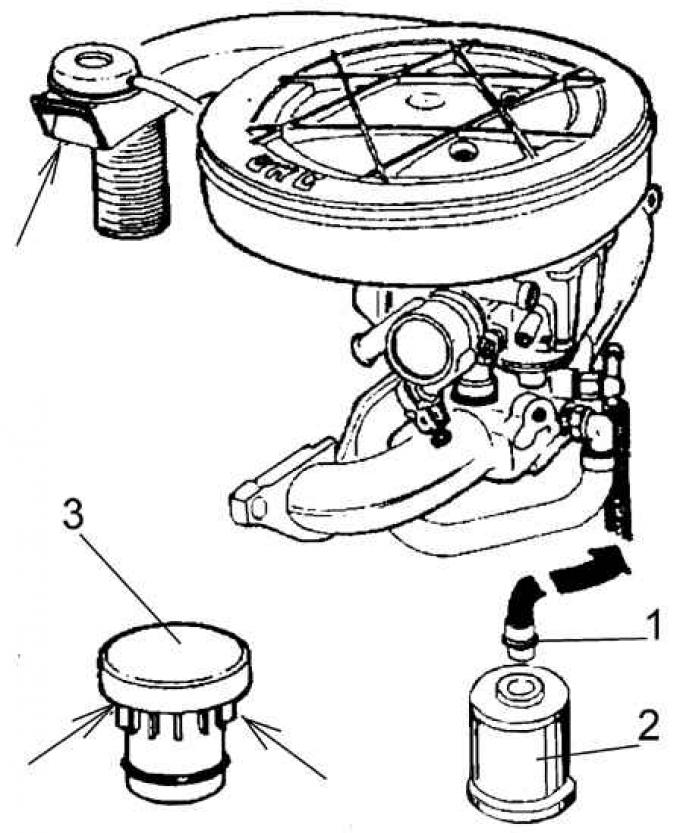

1 – регулировочный клапан, 2 – сепаратор, 3 – фильтр в масляной крышке
Через масляный сепаратор (2) с регулируемым клапаном (1) картерные газы отводятся во впускной коллектор. Вентиляция картера зависит от потока засасываемого воздуха работающим двигателем. Регулировочный клапан, так же как и фильтр в масляной пробке, необходимо промывать в топливе через каждые 20 000 км пробега. Замену клапана необходимо производить через каждые 40 000 км пробега автомобиля.
