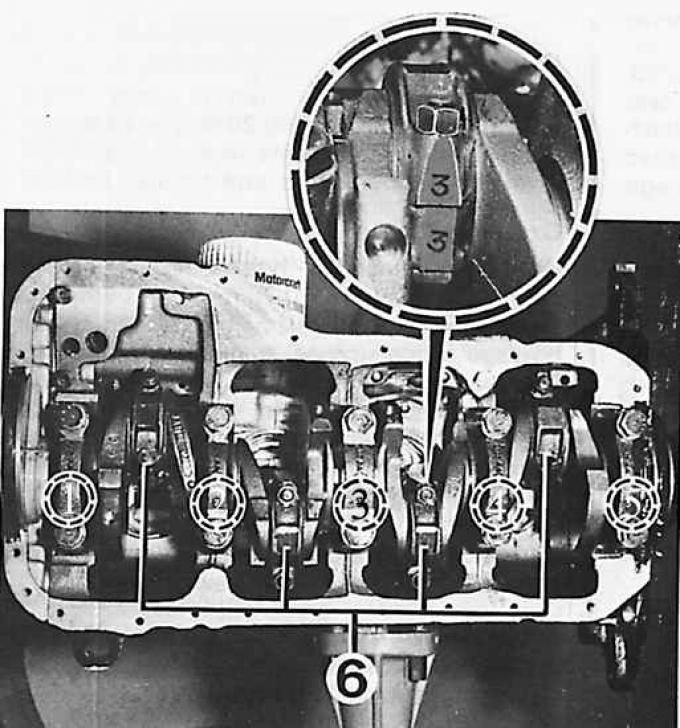

Идентификация крышек коренных и шатунных подшипников
1–5 – крышки коренных подшипников, 6 – крышки шатунных подшипников
В круге приведено обозначение основания и крышки шатуна.
Диаметры гнезд коренных подшипников
Номинальные размеры – без обозначений.
Ремонтные размеры 0,10 мм – обозначение белой краской на крышках коренных подшипников.
Коренные шейки
Номинальные размеры – без обозначений.
Ремонтные размеры -0,25 мм – обозначение зеленой краской на плече ближайшего колена, к коренной шейке уменьшенного диаметра.
Шатунные шейки
Номинальные размеры – без обозначений.
Ремонтные размеры -0,25 мм – цветной знак, выполненный на плече ближайшего колена, к коренной шейке уменьшенного диаметра.
Внимание! Коленчатые валы, в которых как шейки и вкладыши коренные, так и шатунные, имеют уменьшенные размеры, обозначаются двумя цветными знаками.
Шатунные вкладыши
Шатунные вкладыши ремонтных размеров обозначены на наружной поверхности.
