Проверка и регулировка автоматического пускового устройства (карбюратор Weber)

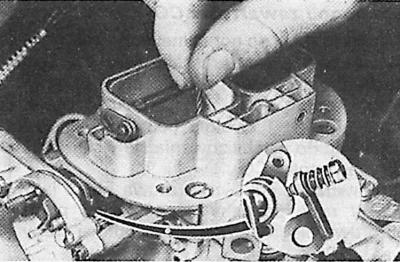

Положение элементов управления пусковыми заслонками при регулировке автоматического пускового устройства карбюратора Weber

1. Частично открыть дроссельную заслонку смеси и поворачивать кулачок ускоренного холостого хода так, чтобы регулировочный винт коснулся его верхушки.

2. Отпустить педаль акселератора и заблокировать кулачок в этом положении.

3. Закрывать пусковую заслонку, пока упор кулачка не упрется в регулировочный винт ускоренного холостого хода.

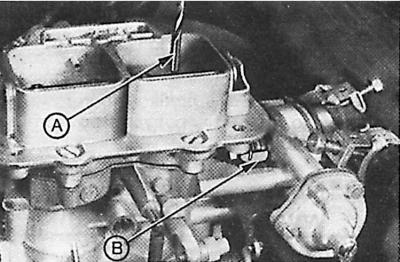

4. Придерживая пусковую заслонку в закрытом положении, измерить ширину зазора между краем дроссельной заслонки и стенкой воздушной камеры. Для измерения использовать стержень или сверло соответствующего диаметра.

5. В случае несоответствующей величины зазора отрегулировать его, прижимая пластинку (В).

Регулировка повышенного числа оборотов холостого хода двигателя

1. Подсоединить к двигателю тахометр.

2. Прогреть двигатель до нормальной рабочей температуры и отпустить педаль акселератора.

3. При работающем двигателе придержать пусковую заслонку в вертикальном положении (полного открытия) и поворачивать рычаг пускового устройства до его задержки механизмом ускоренного холостого хода.

4. Измерить число оборотов двигателя и в случае необходимости отрегулировать его путем поворота регулировочного винта числа оборотов ускоренного холостого хода.
