Технические характеристики системы зажигания

            0

Система зажигания аккумуляторная, транзисторная включает в себя:
  • распределитель зажигания с бесконтактным датчиком с преобразователем Холла;
  • катушку зажигания;
  • коммутатор;
  • свечи зажигания.

Распределитель зажигания BOSCH

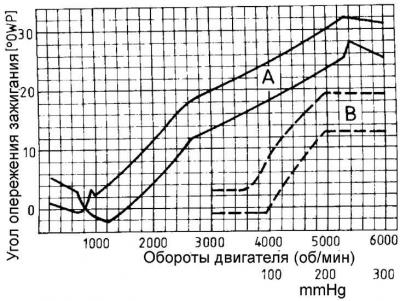

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 1,3 д дм3





А – центробежный регулятор, В – вакуумный регулятор


Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.

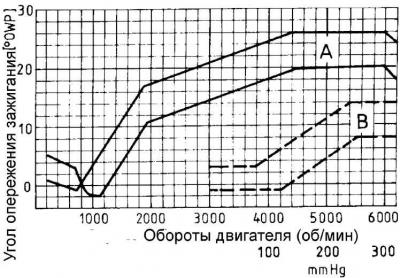

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 1,6 д дм3





А – центробежный регулятор, В – вакуумный регулятор



Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.

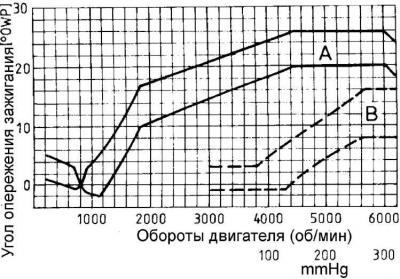

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 2,0 дм3





А – центробежный регулятор, В – вакуумный регулятор


Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.


Порядок зажигания (цилиндр №1 со стороны распредвала)
1–3–4–2
Направление вращения вала: по часовой стрелке
Тип:
– двигатель 1,3 дм3
0 237 002 075
– двигатель 1,6 дм3
0 237 002 076
– двигатель 2,0 дм3
0 237 002 078
Угол опережения зажигания:
– двигатель 1,3 дм3
12° перед ВМТ
– двигатель 1,6 дм3:
тип LCT
12° перед ВМТ
тип LCS (экономичный)
10° перед ВМТ
– двигатель 2,0 дм3
8° перед ВМТ



Коммутатор



Марка и тип: Ford 83 BB 12 A 297 AA.

Распределитель зажигания LUCAS

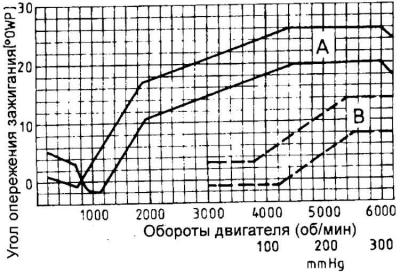

Характеристики опережения зажигания распределителя зажигания BOSCH двигателя 2,0 дм3





А – центробежный регулятор, В – вакуумный регулятор


Направление вращения вала: по часовой стрелке.

Внимание! Во время проверки на стенде (распределитель зажигания снят) значения числа оборотов двигателя необходимо уменьшить на половину. Во время проверки распределителя, установленного в автомобиле, к величине опережения зажигания необходимо прибавить величину начального угла опережения зажигания.


Порядок зажигания (цилиндр №1 со стороны распредвала)
1–3–4–2
Тип
61 DH 4
Угол опережения зажигания
10° перед ВМТ

Катушка зажигания



Марка и тип
Bosch 0 221 122 031, Femsa, Polmot или Lucas 32C5
Сопротивление первичной обмотки
0,72 – 0,88 Ом
Сопротивление вторичной обмотки
4,5 – 7 кОм

Свечи зажигания



Марка и тип
Motorcraft BRF 22C или Motorcraft BF 22C
Зазор между электродами
0,75 мм
