Ремонт промежуточного подшипника

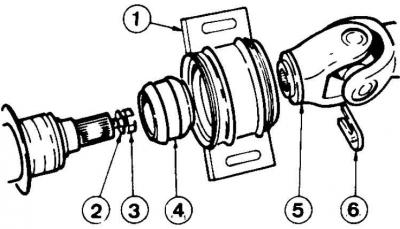

Снятие промежуточного подшипника

Разборка

1. Снять карданный вал.

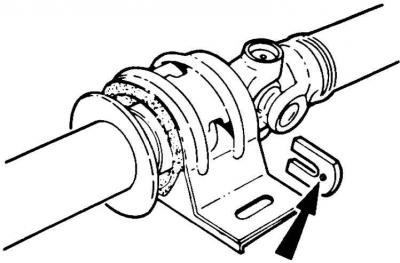

2. Разжать предохранительную прокладку и отвинтить болт крепления вилок крестообразного шарнира. Снять в сторону установочную U-образную пластинку, обозначив сначала ее положение.

3. Отсоединить вилки крестообразного шарнира и снять с вала защитный кожух вместе с корпусом промежуточного подшипника.

4. При помощи универсального двухплечевого съемника снять с вала подшипник вместе с кожухом и уплотнительным кольцом.

Сборка

1. Пространство между подшипником и защитным кожухом заполнить универсальной смазкой.


2. Установить подшипник вместе с кожухом на вал при помощи втулки соответствующего диаметра (красная сторона подшипника должна быть направлена к вилкам ближнего крестообразного шарнира).

3. Надеть корпус с защитным кожухом на подшипник, установленный на валу.

4. Вставить вилки крестообразного шарнира.

5. Болт крепления вилок вместе с прокладкой, предохраняющей от его отвинчивания, завинтить в передний вал и затянуть его настолько, чтобы можно было вставить установочную U-образную пластинку.

6. Соединить обе части карданного вала, устанавливая вилки шарниров на обоих его концах в одной плоскости. Невыполнение этого условия не обеспечивает балансировки вала и вызывает сильную вибрацию.

7. Установить U-образную пластинку, затянуть соединительный болт необходимым моментом и зафиксировать его от отвинчивания, загнув предохранительную прокладку.

8. Установить карданный вал.
