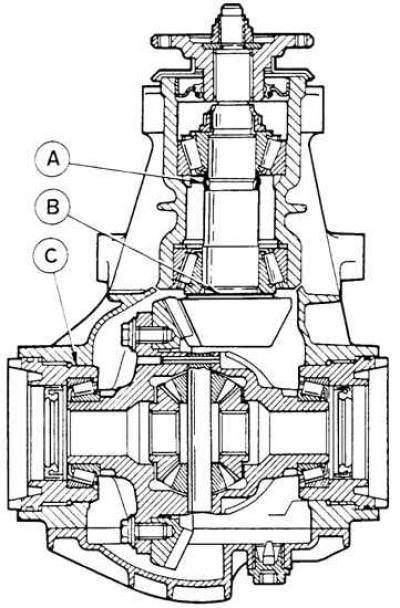

Задний мост
А – дистанционная втулка, В – прокладка, С – фланец регулировки зазора главной передачи

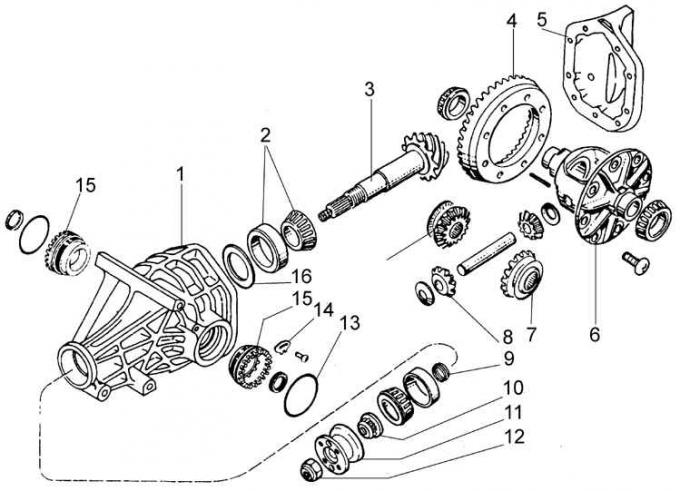

Задний мост
1 – картер, 2 – подшипники дифференциала, 3 – ведущая шестерня главной передачи, 4 – ведомая шестерня главной передачи, 5 – крышка картера заднего моста, 6 – коробка дифференциала, 7 – полуосевые шестерни, 8 – саттелиты, 9 – наборная прокладка, 10 – гайка подшипника ведущей шестерни, 11 – фланец ведущей шестерни для соединения с задним шарниром карданного вала, 12 – гайка фланца, 13 – уплотнительное кольцо, 14 – блокировочный фланец, 15 – держатель подшипника, 16 – компенсационная шайба
Снятие
1. Поднять автомобиль.
2. Снять задние колеса.
3. Снять тормозные барабаны.
4. Снять ступицы колес и полуоси (см. соответствующее описание в подразделе 7.11.1).
5. Снять несущие тормозные щиты.
6. Снять карданный вал (см. подраздел 7.2).
7. Подпереть задний мост при помощи домкрата.
8. Отсоединить элемент заднего крепления моста к кузову.

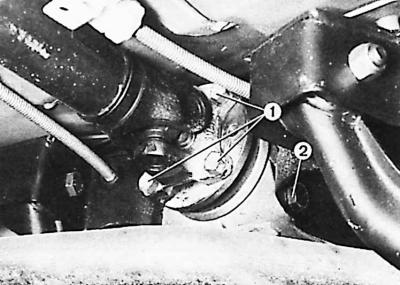

9. Отсоединить элементы переднего крепления моста к балке задней оси (1 – болты фланца шарнира, 2 – болты крепления катрера заднего моста).
10. Извлечь задний мост.
Установка
Выполнить действия в обратной последовательности по отношению к процессу снятия. После установки следует проверить уровень масла в картере заднего моста.
