Circuite electrice

Codurile de culoare ale cablajului (culori primare)

negru	VC
maro	BR
maro roșcat	T
roșu	R
roz	RK
portocale	DESPRE
galben	Y
verde inchis	DG
verde deschis	LG
albastru	DB
albastru	LB
Violet	R
gri	GY
alb	W
lovituri	(H)
puncte	(D)

Prezența unui semn de urmărire pe fir este determinată de a doua culoare și de litera - "H" pentru clocire, "D" - pentru puncte. Dacă literele lipsesc, sunt implicite dungi.

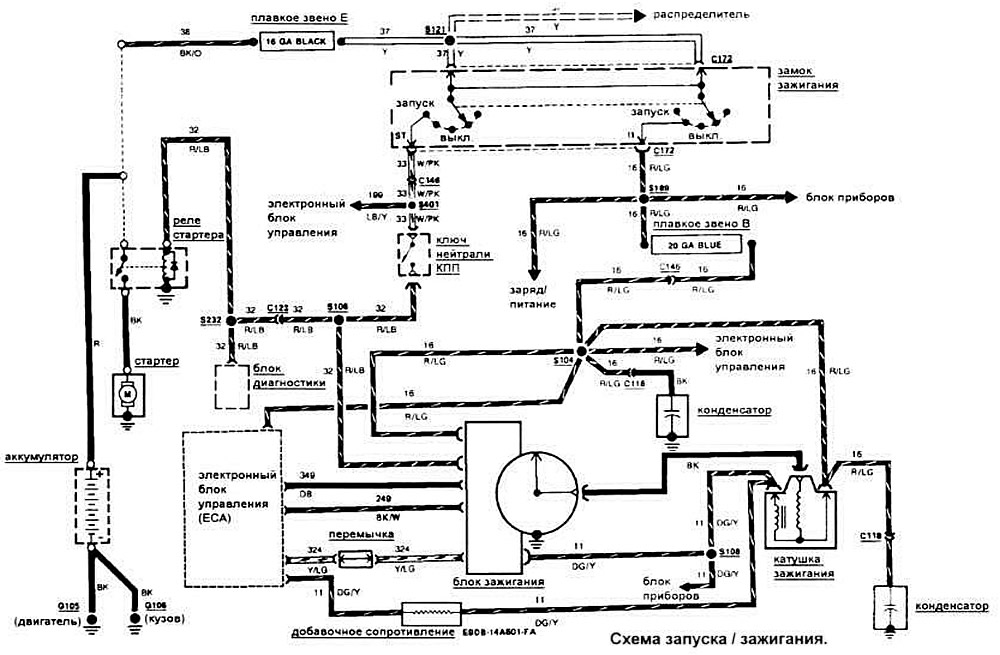

Circuit de pornire/aprindere

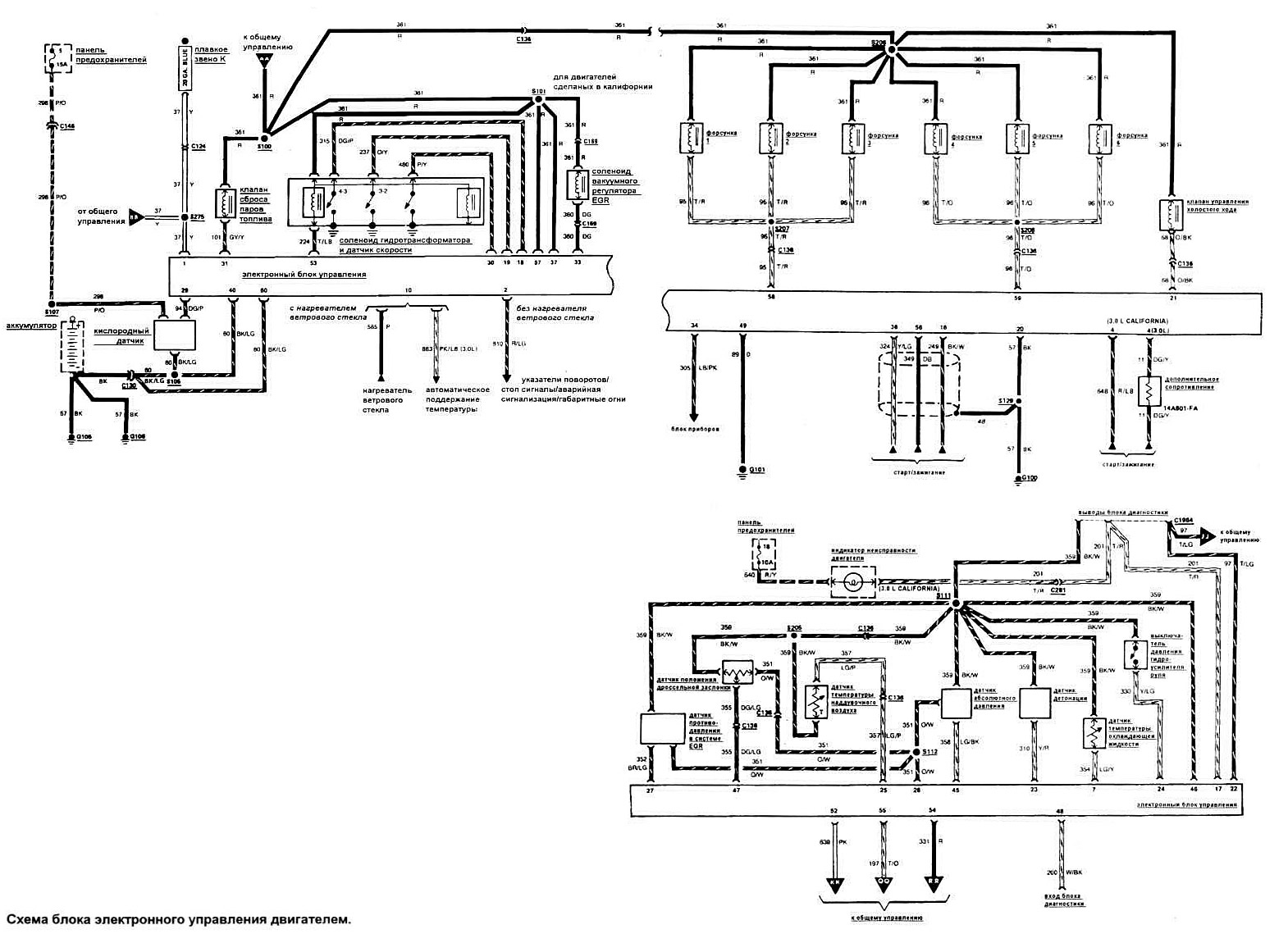

Schema unității electronice de control al motorului

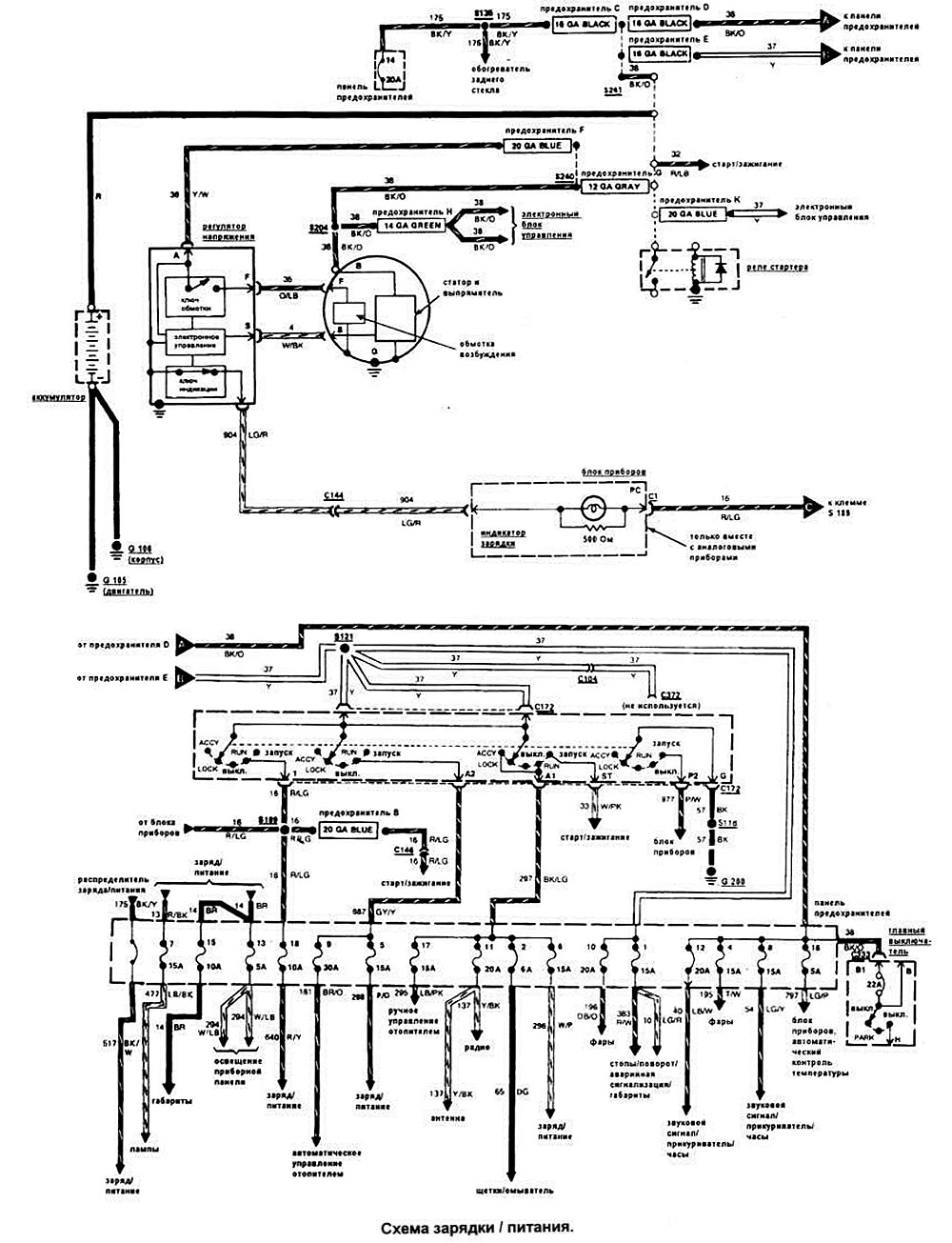

Circuit de încărcare/alimentare

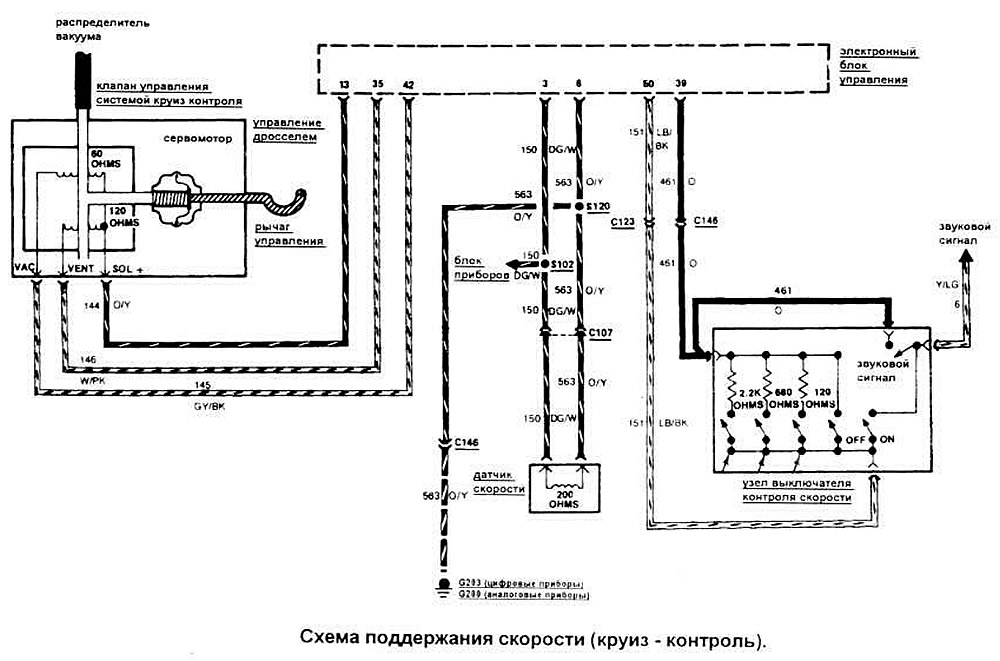

Schema de întreținere a vitezei (Cruise control)

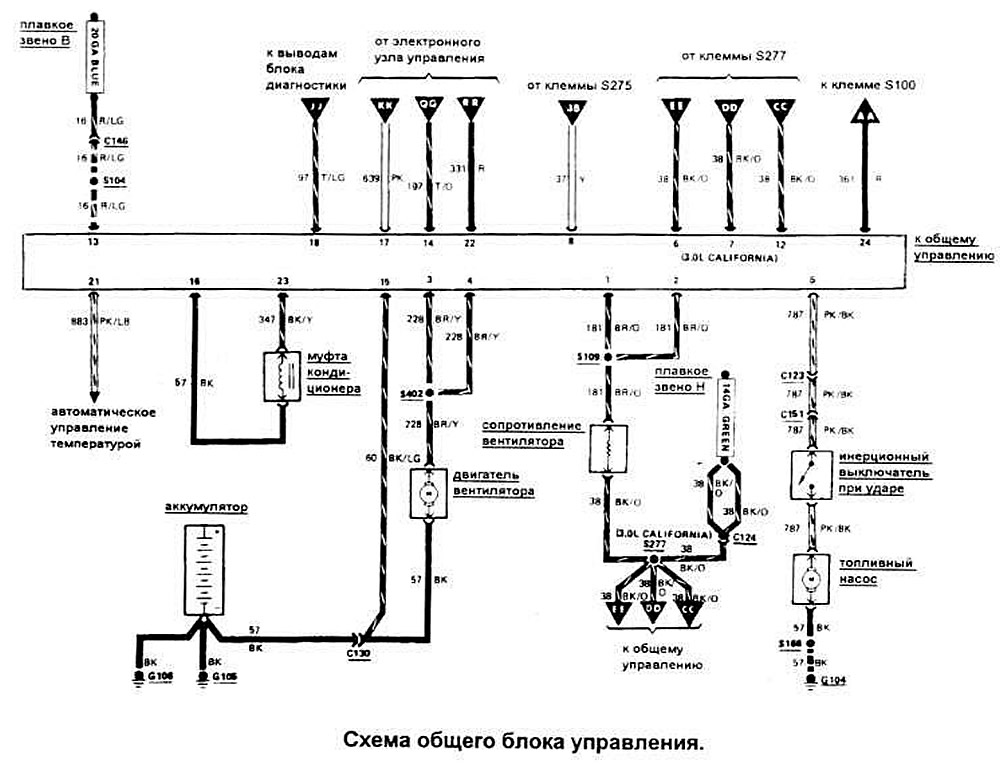

Diagrama unei unități de control comune

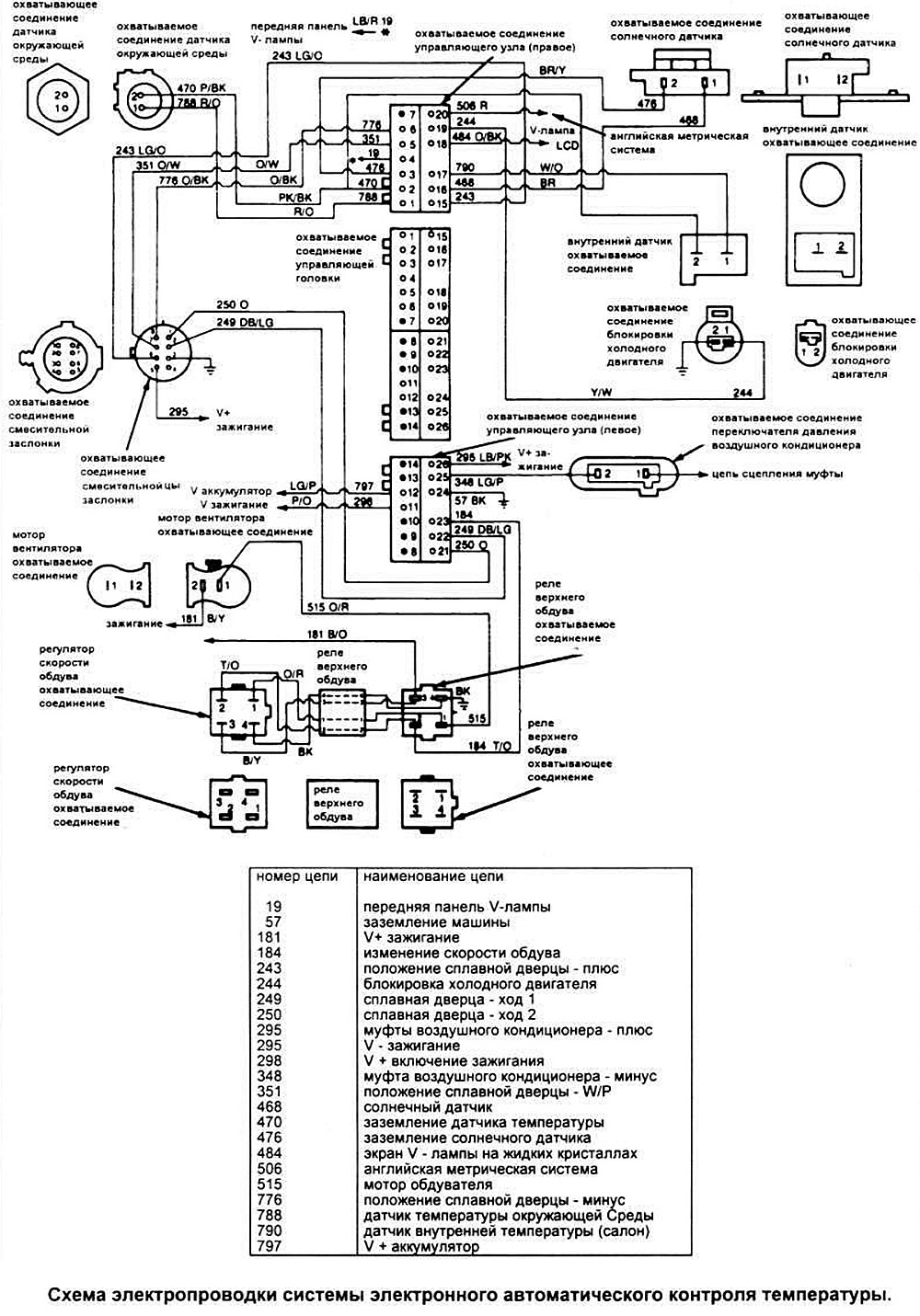

Schema electrică a sistemului electronic de control automat al temperaturii

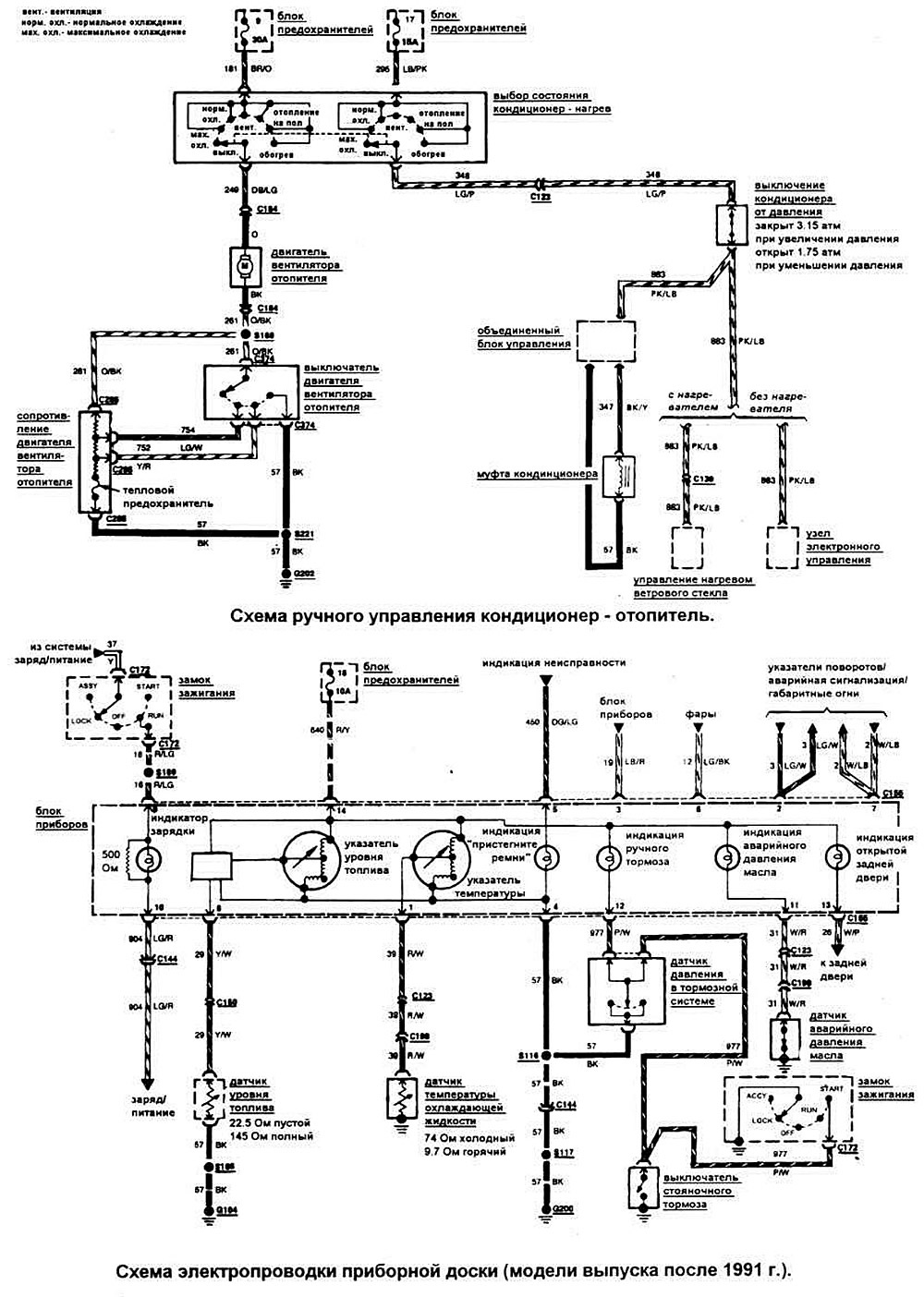

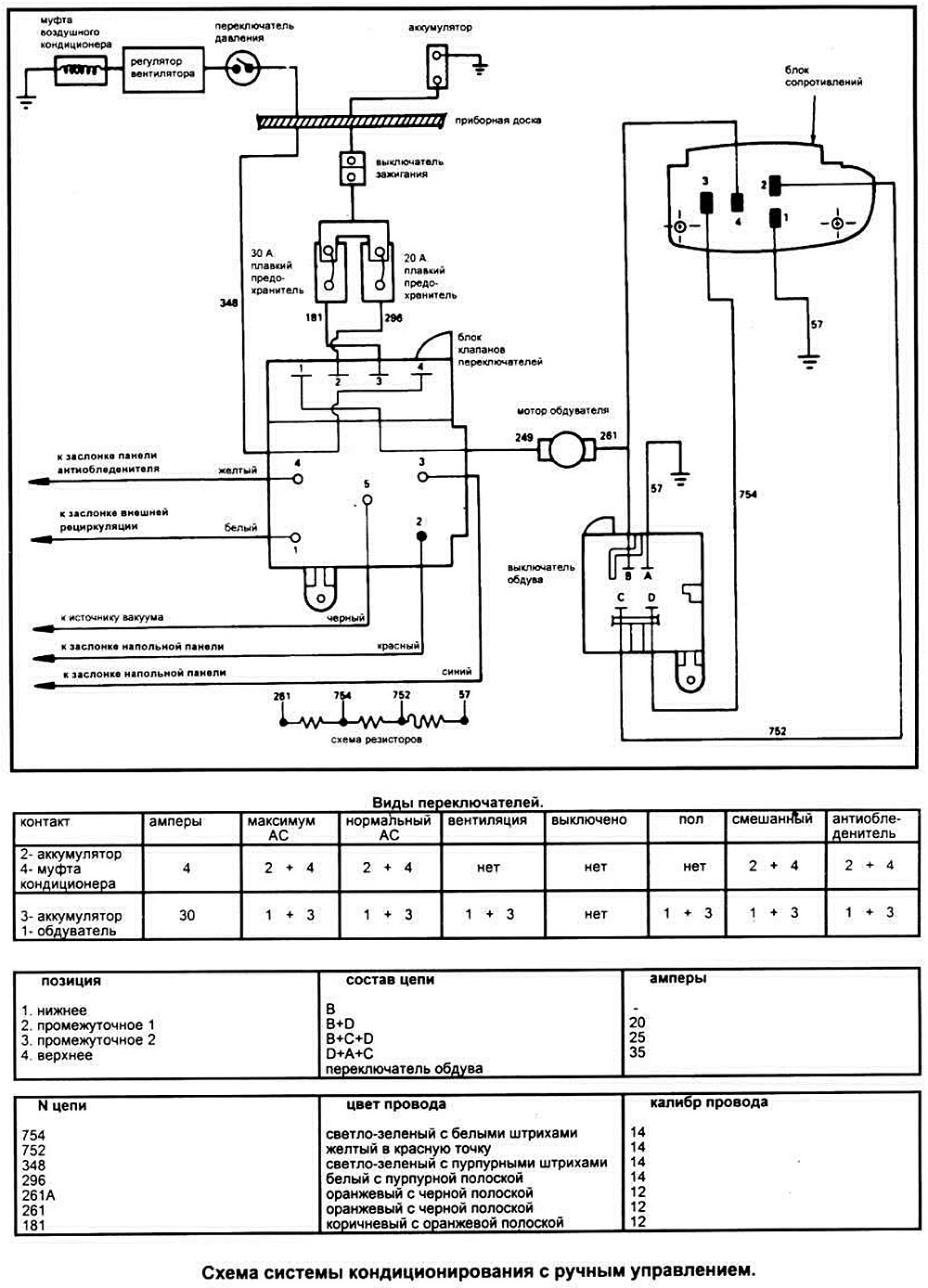

Schema unui sistem manual de aer condiționat

Schema de cablare a tabloului de bord (Lansarea modelelor după 1991)

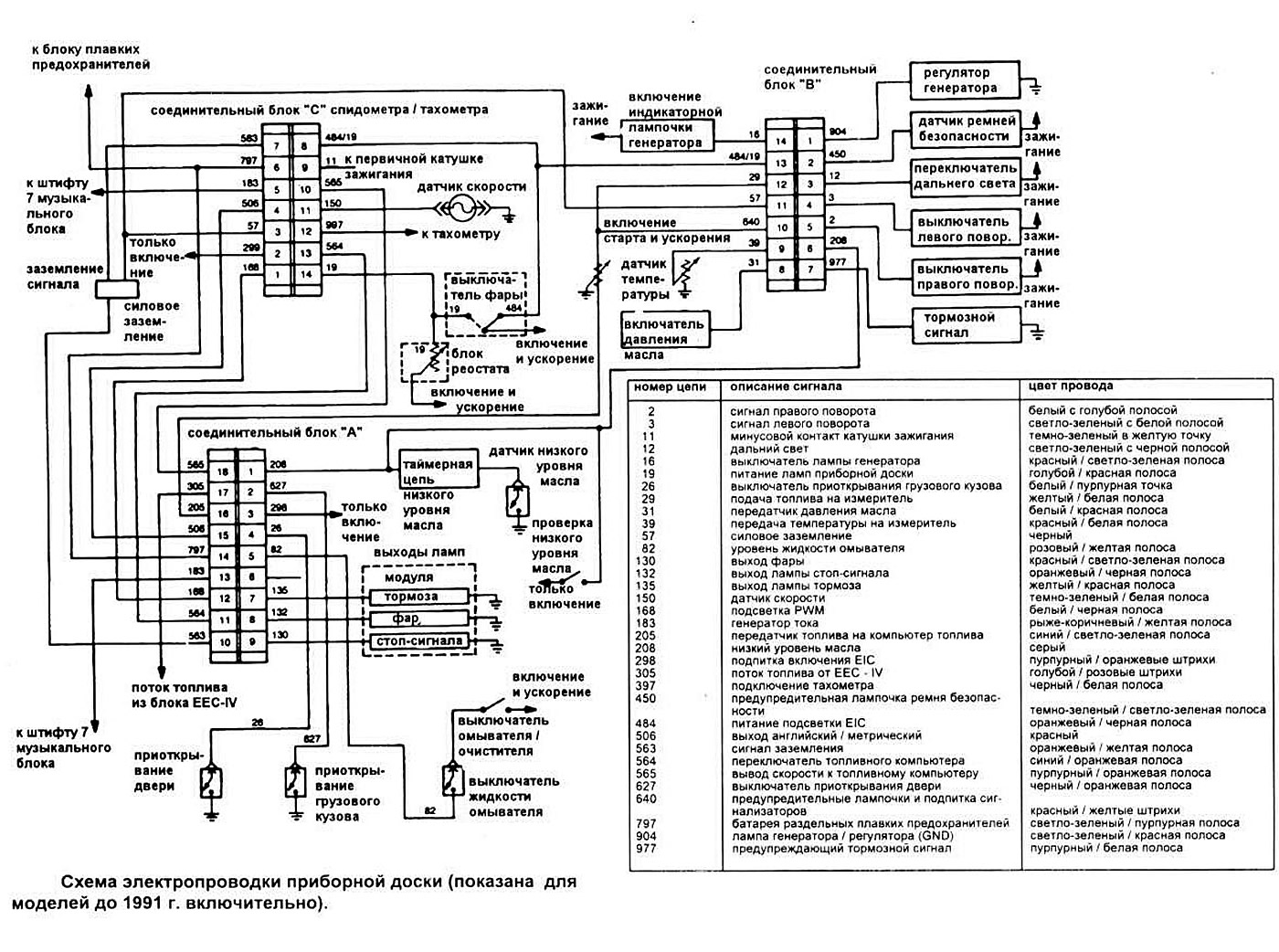

Schema de cablare a tabloului de bord (prezentat pentru modele până în 1991 inclusiv)

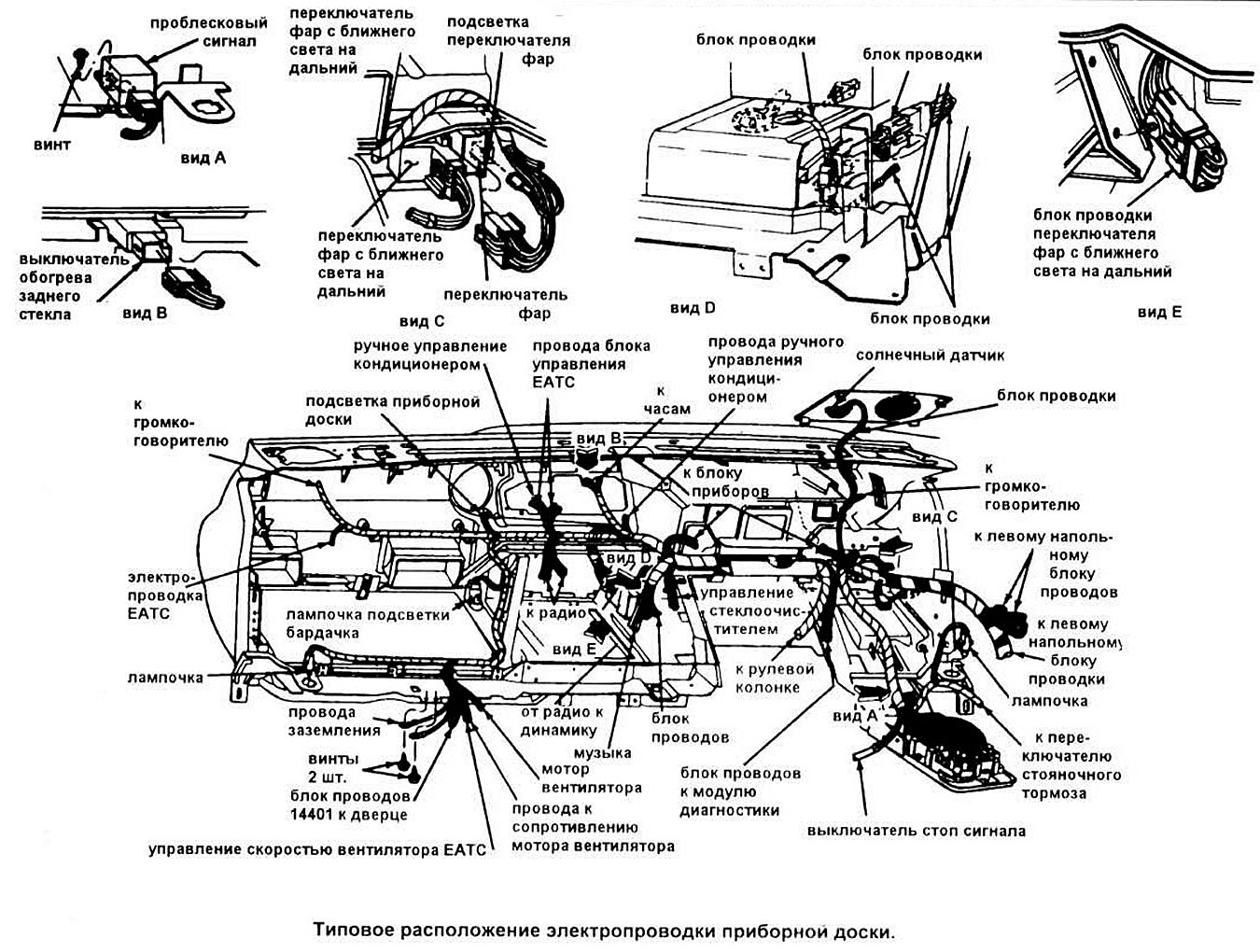

Locație tipică pentru cablarea tabloului de bord

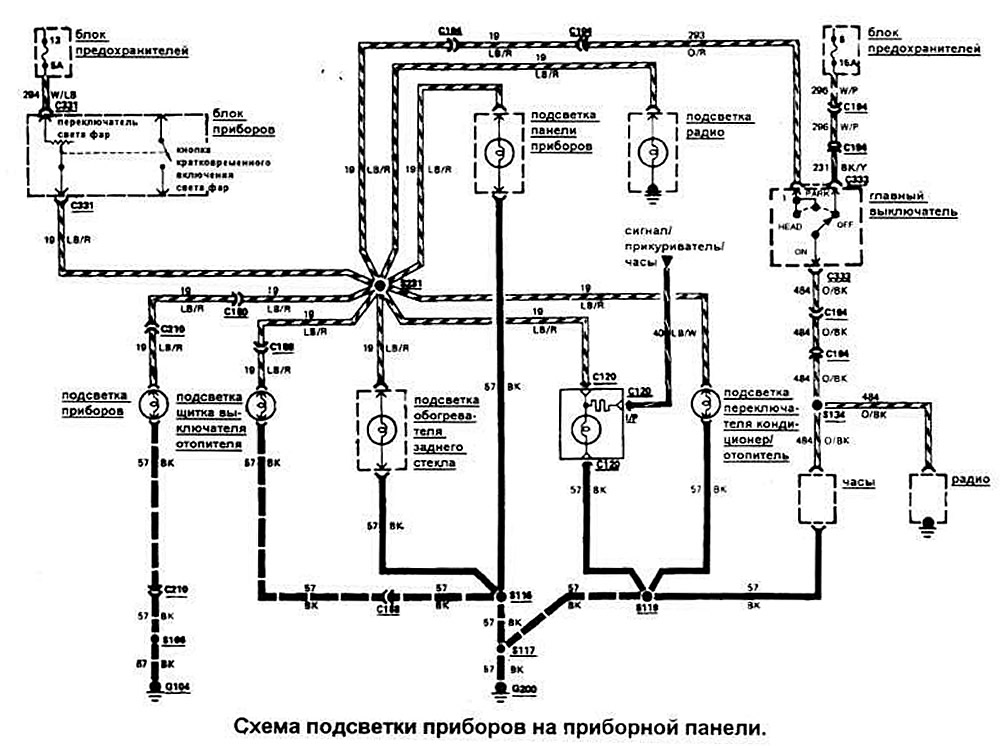

Circuitul de iluminare a tabloului de bord

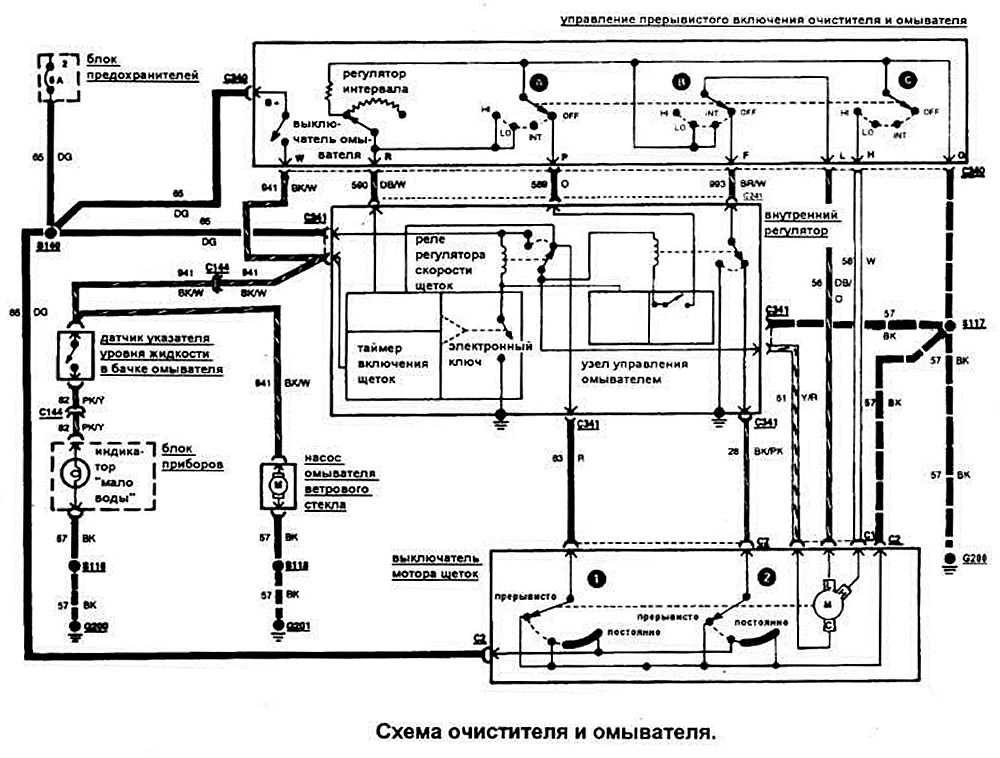

Schema curățătorului și mașinii de spălat

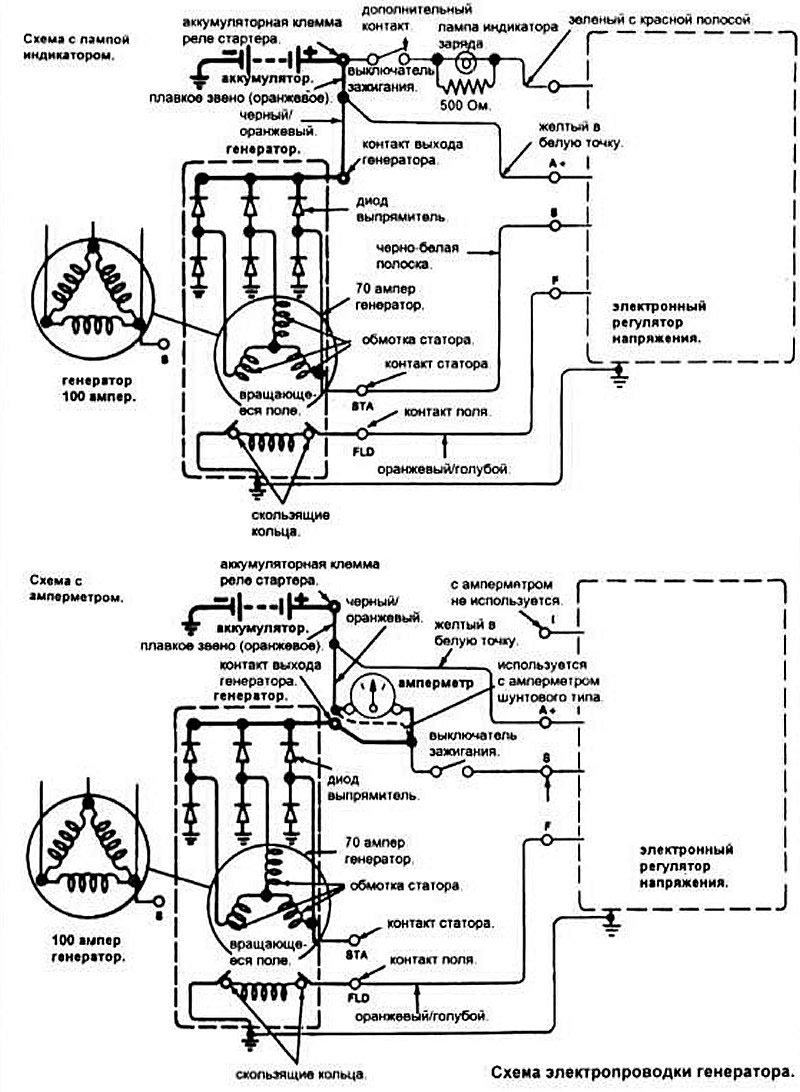

Diagrama de cablare a generatorului

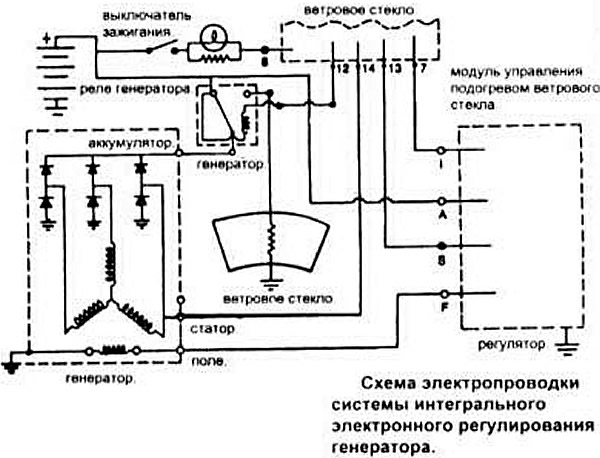

Schema electrică a sistemului de control electronic integrat al generatorului

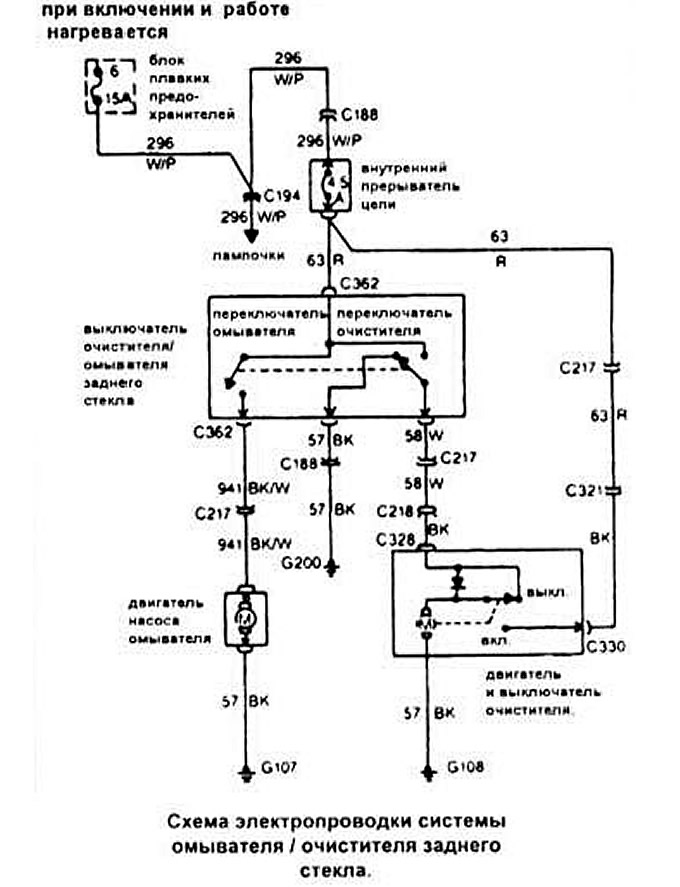

Schema de conexiuni pentru sistemul de spălare/ștergător

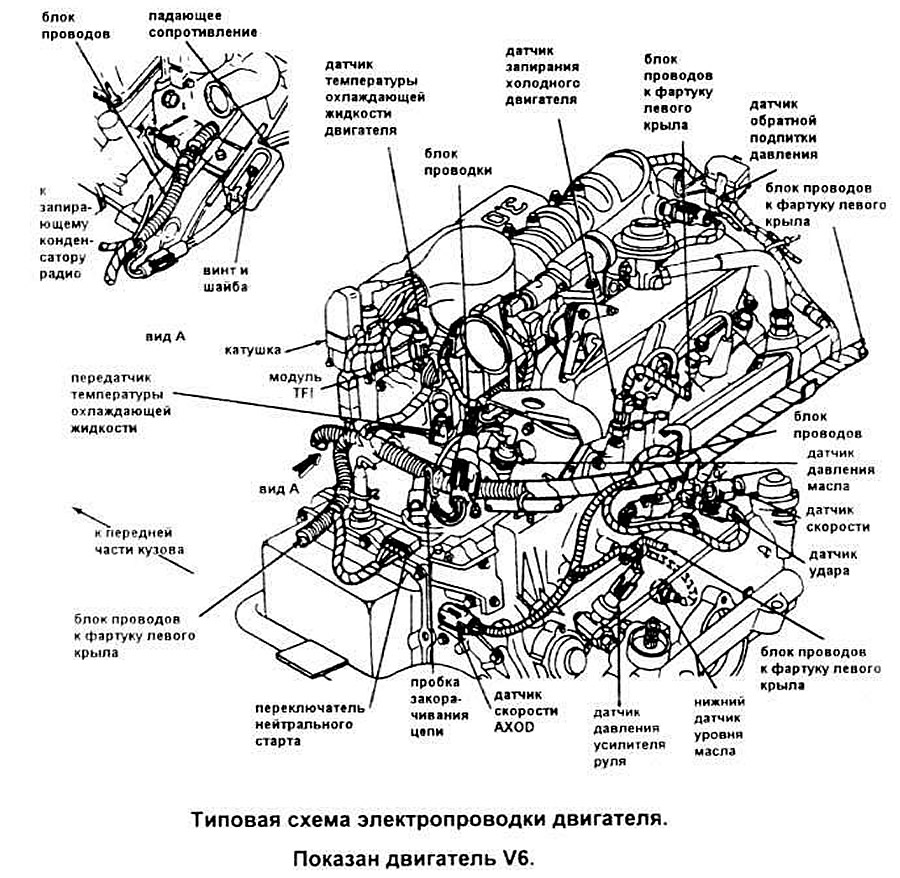

Schema de cablare tipică a motorului

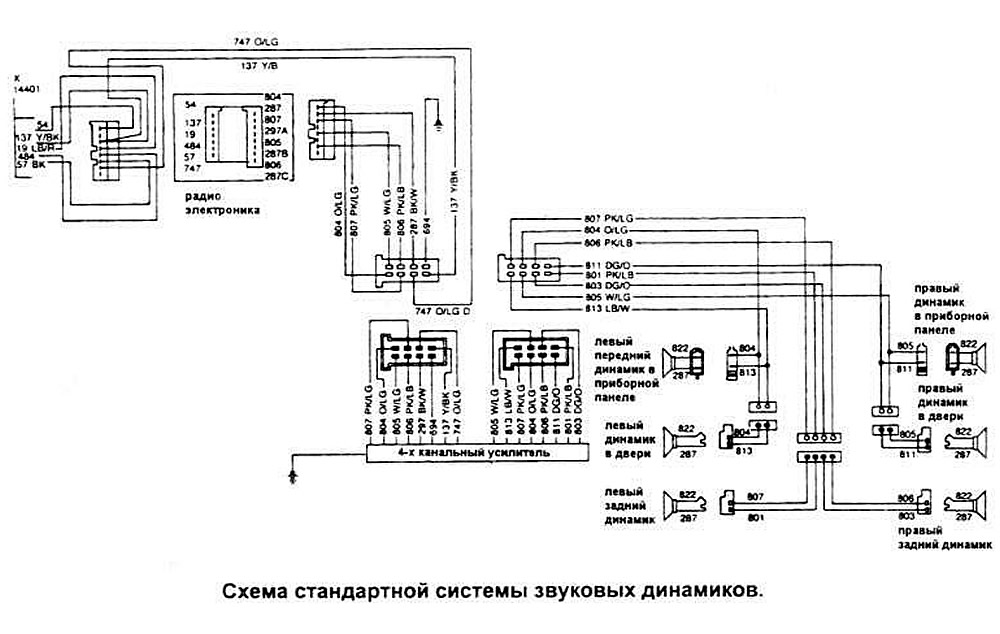

Diagrama unui sistem tipic de difuzoare audio

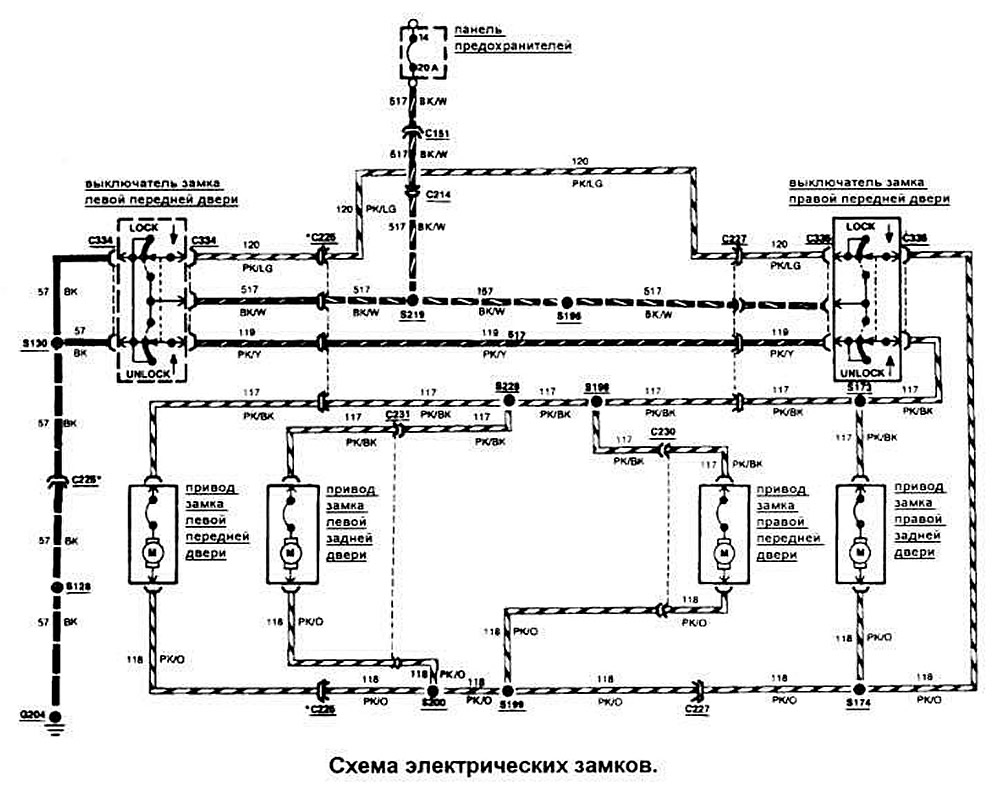

Schema încuietori electrice

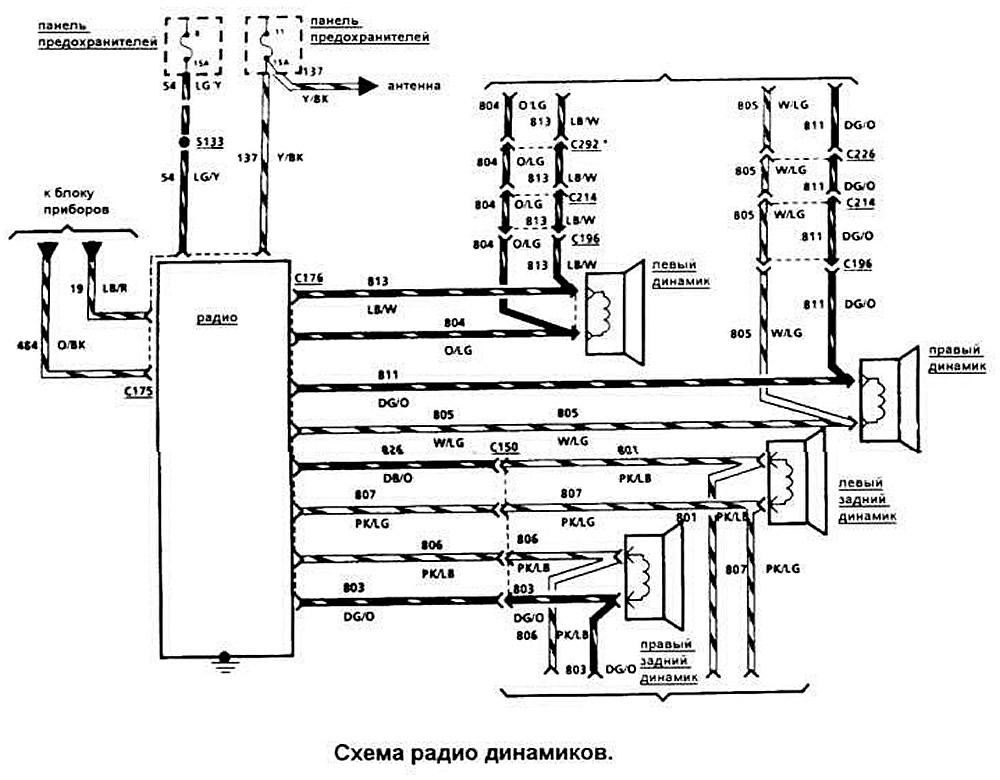

Circuitul difuzoarelor radio

Schema geamurilor electrice

Schema acționării electrice a oglinzilor exterioare

Schema semnalizatoare de direcție, lumini de poziție și alarme

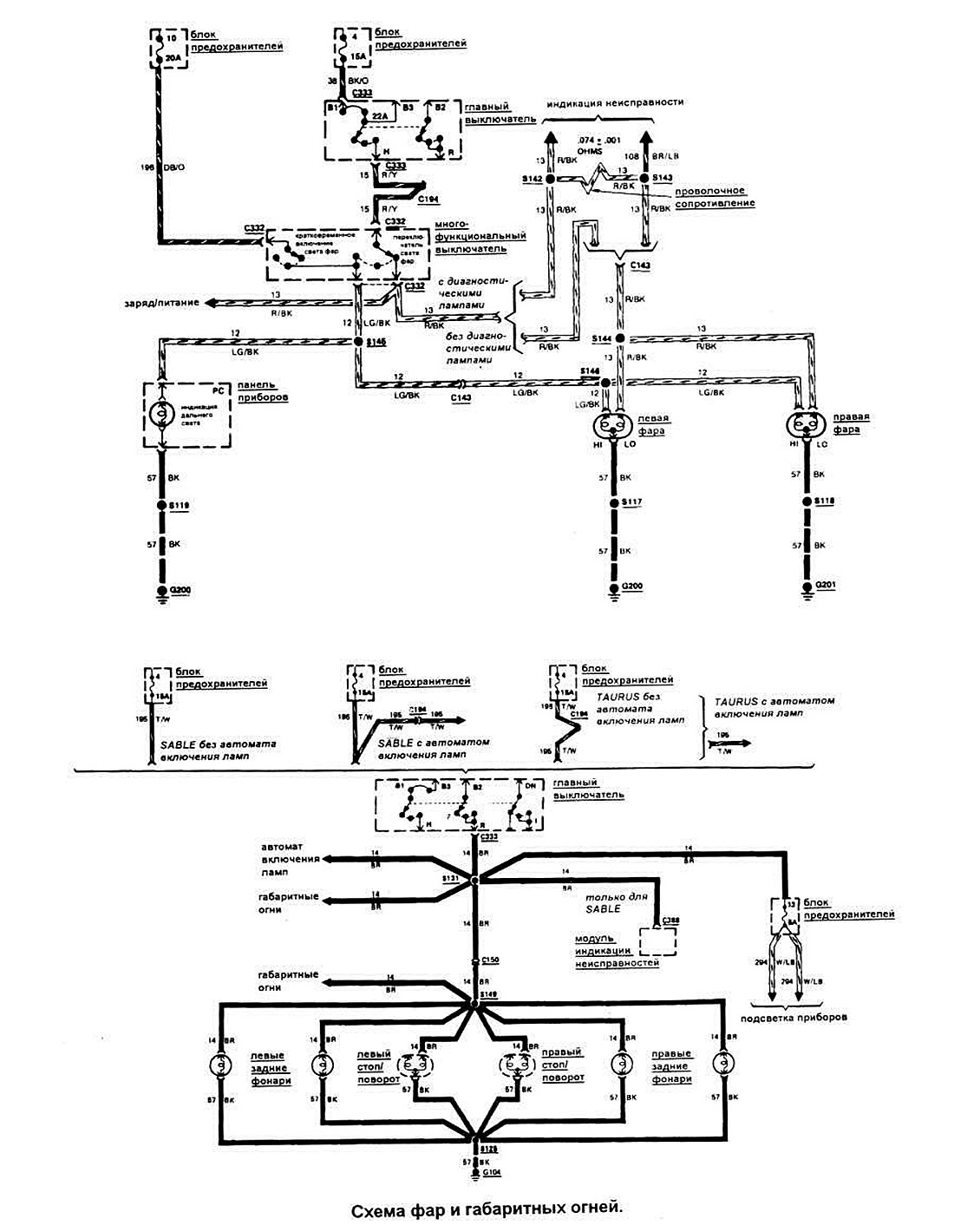

Schema farurilor și luminilor de degajare
