Демонтажа и монтажа главног цилиндра

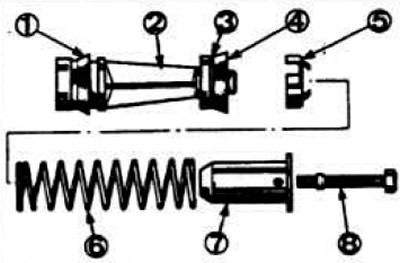

Уклоните главни цилиндар. Пажљиво одвојите резервоар и уклоните заптивке. Стегните главни цилиндар у мекани метални шкрипац и олабавите вијак за подешавање на дну цилиндра. Померите заштитни поклопац на потискивач и уклоните причврсни прстен клипа. Уклоните потискивач, заштитни поклопац и подлошку. Скините заштитни поклопац са потискача и уклоните први клип. Тапкајући главни цилиндар о дрвено постоље или длан, уклоните други клип са њега. Уклоните завртањ 8 са првог клипа (пиринач. 6.13) и рукав 7, уклоните опругу 6, потисну подлошку 5, манжетну 4. подлошку 3 и другу манжетну 1.

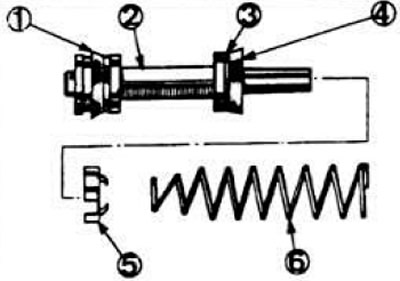

Уклоните опругу 6 (пиринач. 6.14), потисну подлошку 5 и манжетне 4 и 1 са другог клипа.



Проверите техничко стање главног цилиндра и оперите све делове у кочионој течности или индустријском алкохолу. На другом клипу поставите манжетне, потисну подлошку и опругу. Уроните склопљени клип у кочиону течност и пажљиво. опруга напред за уградњу у главни цилиндар. Подигните први клип, умочите у кочиону течност и уградите у главни цилиндар. Поставите нови заштитни поклопац и подлошку на потискивач, уметните потискивач у главни цилиндар и поставите причврсни прстен. Гурните заштитни поклопац преко кућишта главног цилиндра, притисните потисник и затегните завртањ за закључавање у доњи део кућишта. Поставите гумене заптивке и резервоар на главни цилиндар.
