Уређаји за пуњење, покретање и управљање «Ескорт» 1980-1982

Шема ожичења за системе за пуњење, стартовање и инструментацију Форд возила «Escort» издање 1980 - 1982

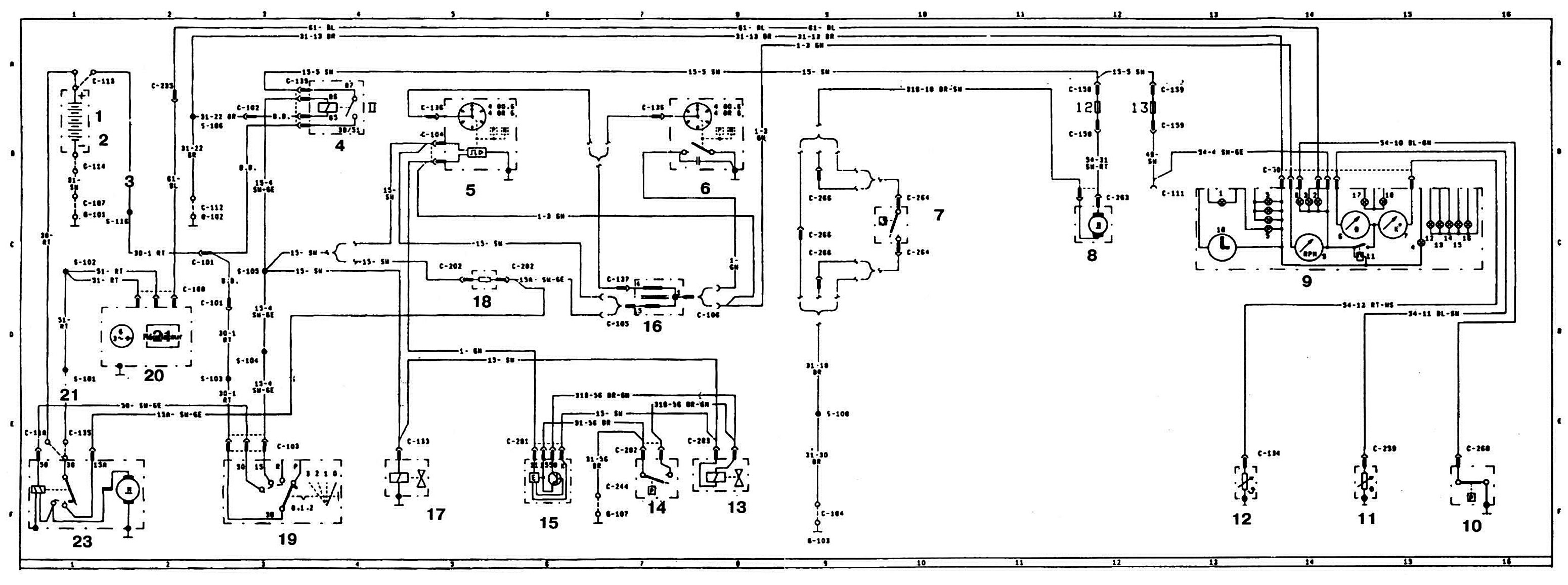

1 - 12 В; 2 - А / Б; 3 - топљиви прикључак; 4 - релеј за паљење; 5-сензор-дистрибутер; 6 - дистрибутер паљења; 7 — прекидач електромотора вентилатора расхладног система; 8 - електромотор вентилатора расхладног система; 9 - инструмент табла; 10 - сензор притиска уља за хитне случајеве; 11 - сензор нивоа горива; 12 - сензор температуре расхладне течности; 13 - вентил за рециркулацију издувних гасова; 14 - сензор вакуума; 15 - контролна јединица за систем рециркулације издувних гасова; 16 - калем за паљење; 17 - електромагнетни запорни вентил; 18 - додатни отпорник намотаја за паљење; 19 - прекидач за паљење са уређајем против крађе; 20 - генератор; 21 - регулатор напона; 22 - топљиви прикључак; 23 - стартер.
