Вентилација, чистачи и машине за прање «Орион»

            0

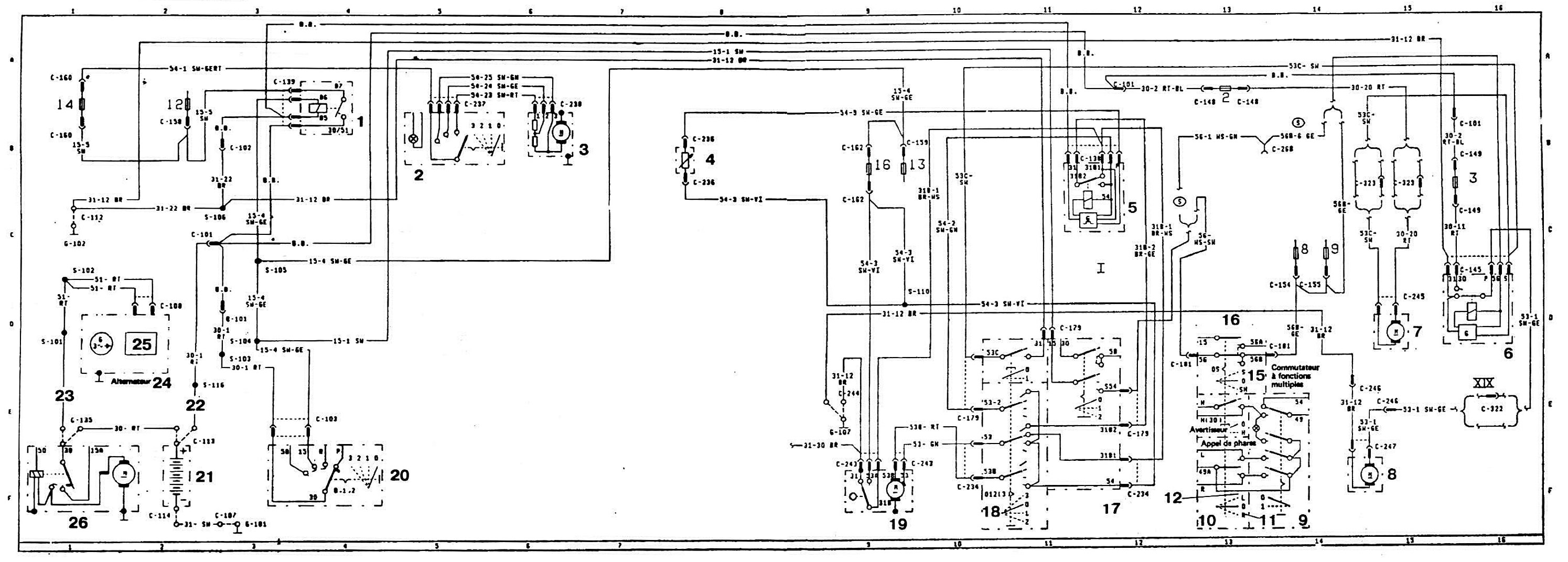

Шема ожичења за вентилацију, брисаче и пераче «Orion».

1 - релеј за паљење; 2 - прекидач вентилатора грејача; 3 - електромотор вентилатора и грејача; 4 - регулатор за прекид рада брисача; 5 - релеј-прекидач брисача; 6 - релеј за прање фарова; 7 - мотор пумпе за прање ветробранског стакла; 8 - електромотор пумпе за прање фарова; 9 - показивачи правца у алармном режиму; 10 - показивачи правца у режиму показивача правца; 11 - аве.; 12 - лав; 13 - светлосна сигнализација; 14 - звучни сигнал; 15 — прекидач на стубу волана; 16 - прекидач дугих / кратких светала; 17 - прекидач за осветљење / брисач; 18 - брисач; 19 - мотор брисача; 20 - прекидач за паљење са уређајем против крађе; 21 - 12 В батерија; 22 и 23 - топљиви прикључак; 24 - генератор; 25 - регулатор напона.
