Издувни систем

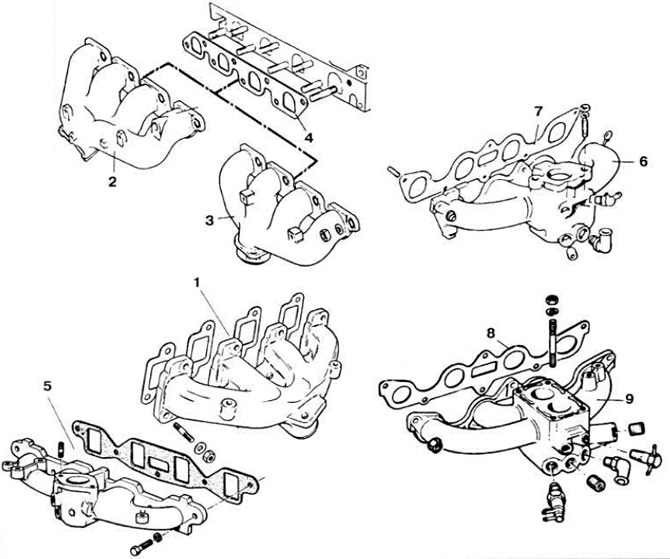

Сл. 2.118. Усисне цеви и издувни колектори.
1 - издувни колектор мотора модела ГЛА: 2 - издувни колектор мотора ГМА и ГПА модела; 3 - издувни колектор мотора модела ЈПА, ЛПА, ЛУА; 4 - заптивка колектора; 5 - улазни цевовод мотора модела ГЛА; 6 - улазни цевовод мотора свих модела, осим ГЛА и ЛУА; 7 — полагање улазног цевовода мотора свих модела, осим ГЛА и ЛУА; 8 — полагање улазног цевовода мотора модела ЛУА; 9 — улазни цевовод мотора модела ЛУА.

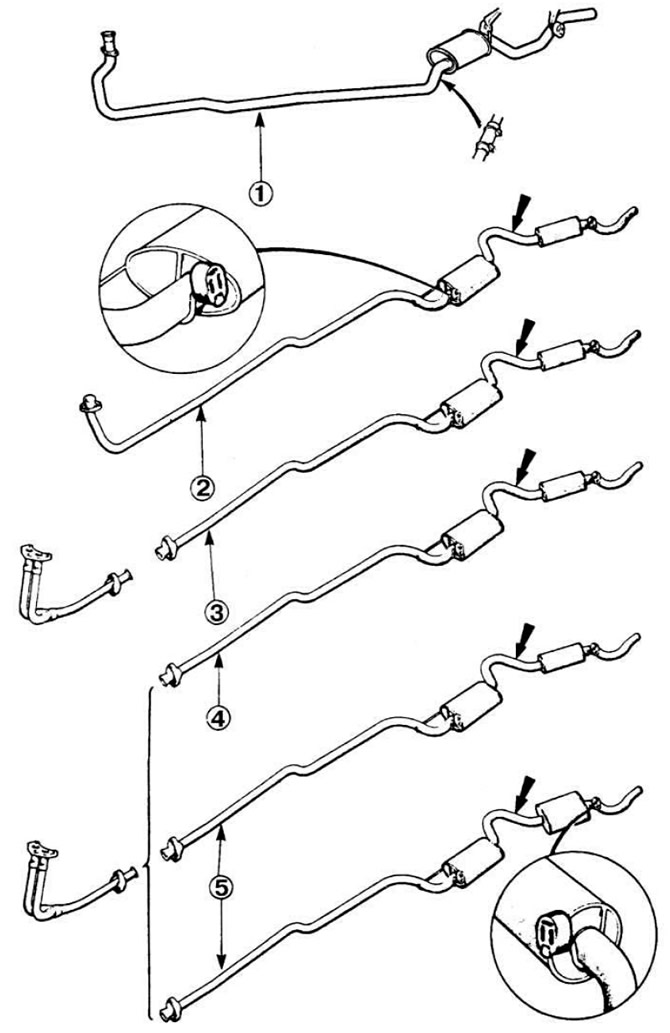

Сл. 2.119. Систем ослобађања испуњених гасова.
1 - ГЛА модел мотора (стрелица означава квачило инсталирано након замене пригушивача); 2 — мотори модела ГМА и ГПА; 3 - модел мотора ЈПА; 4 - модел мотора ЛПА; 5 - модел мотора ЛУА. Стрелица означава колено које треба заменити током поправке.
