Уклањање и уградња управљачког механизма

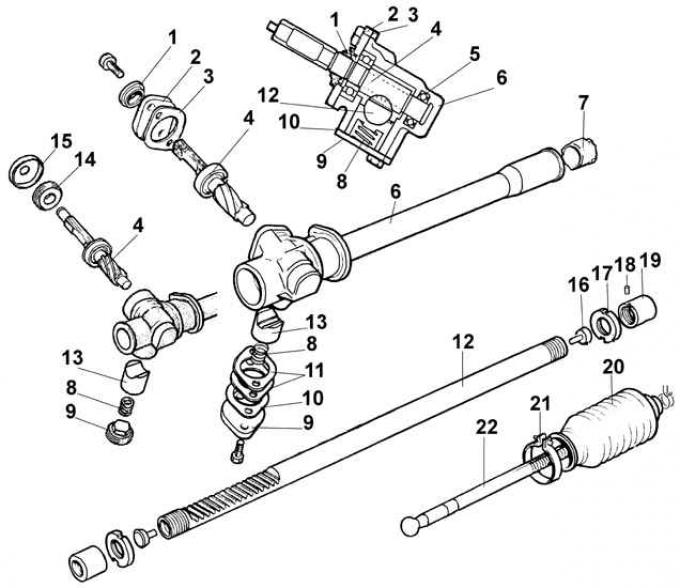

Управљачки механизам

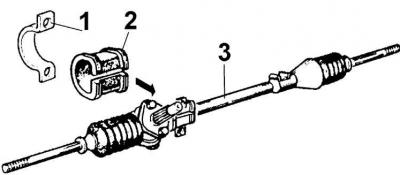

Елементи причвршћивања управљачког механизма

Повлачење

1. Поставите точкове да возите право.

2. Подигните предњи део возила и поставите га на постоља.

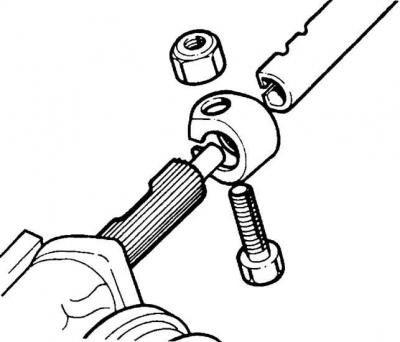

3. У моторном простору одврните спојни вијак прикључне прирубнице вратила управљача са погонским зупчаником.

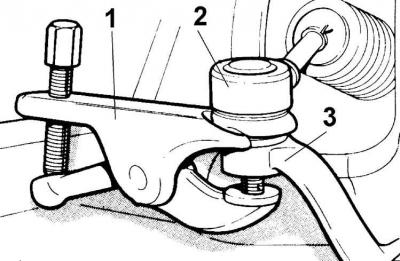

4. Уклоните клинове који причвршћују матице кугличног зглоба (2) крајеве англијске шипке, одврните навртке и помоћу извлакача (1) уклоните зглоб управљача са зглоба управљача (3).

5. Уклоните завртње за монтажу управљачког механизма.

6. Одвојите управљачки преносник од осовине управљача, да бисте то урадили, спустите га надоле, а затим га потпуно уклоните са стране предњег блатобрана аутомобила.

Демонтажа

1. Уклоните ушице са управљачког механизма.

2. Одврните крајеве вучне шипке од вучних шипки, тачно рачунајући број обртаја крајева анкера.

3. Уклоните стезаљке са обе стране заштитног поклопца и повуците поклопац са летве и шипке управљача.

4. Уклоните маст са управљачког механизма померањем летве из једног екстремног положаја у други.

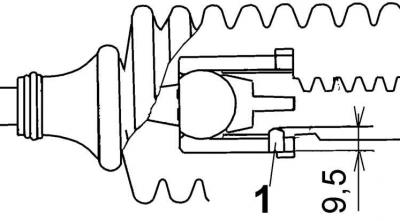

5. Избушите игле бургијом, пречника 4,9 мм, до дубине не веће од 9,5 мм (1) фиксација кугличних зглобова.


6. Одврните кућишта шарки, причврсне прстенове и уклоните их са шипкама управљача и лежајевима испод кугличних лежајева.

7. Одврните монтажне завртње и уклоните поклопац граничника сталка, подлошке, заптивку, опругу и граничник.

8. Одврните монтажне завртње и уклоните поклопац лежаја погонског зупчаника, заптивку и О-прстен.

9. Уклоните погонски зупчаник са лежајем.

10. Уклоните носач из кутије управљача.

11. Приликом замене лежајева погонског зупчаника, имајте на уму да се горњи лежај замењује само зупчаником, док се доњи игличасти лежај може заменити посебно.

Скупштина

1. Темељно очистите и проверите стање свих делова управљачког механизма.

2. Инсталирајте шину у кућиште у средишњи положај.

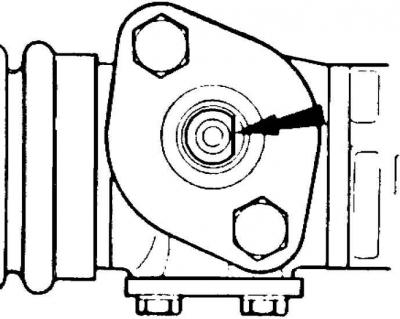

3. Инсталирајте погонски зупчаник тако да смицање (стрелац) на крају осовине зупчаника била је окомита на осу летве и налазила се на десној страни.

4. Зашрафите поклопац са новом заптивком и поставите нови О-прстен.

5. Инсталирајте граничник носача и помоћу индикатора са точкићима одредите потребну дебљину подложака заједно са заптивком.

6. Поставите основу индикатора на граничник шине, а мерни врх индикатора на потпорну површину поклопца граничника. Померите шину од граничника до граничника, одредите максимално одступање игле индикатора.


7. Саставите сет подметача чија дебљина, заједно са заптивком, треба да премаши очитавање индикатора за 0,05–0,125 мм.

8. Инсталирајте опругу, готов комплет подложака, заптивку и поклопац за заустављање.

9. Проверите обртни момент погонског зупчаника ротирајући зупчаник на приближно 4 о/мин помоћу динамометра. Обртни момент мора бити између 6-13 Нм.

10. Инсталирајте унутрашњи куглични зглоб вучне шипке на једној страни након подмазивања кугличног лежаја. Заврните кућиште шарке и причврсни прстен.

11. Подесите обртни момент окретања тако што ћете постепено завртати кућиште осовине све док сила потребна за померање везе од средње тачке не буде 2,3 кг. За мерење силе померања, причврстите опружну вагу на крај шипке са навојем на удаљености од 6 мм од краја.

12. Затегните прстен шарке без промене положаја тела шарке и повежите их клином, претходно избушивши нову рупу пречника 4 мм. Обавезно уштипните иглу.

13. Поставите заштитни поклопац и причврстите га стезаљкама.

14. Напуните управљачки механизам машћу.

15. Инсталирајте спону на другу страну машине пратећи исте кораке као горе.

16. Проверите обртни момент зупчаника погона зупчаника и поново га подесите ако је потребно.

Инсталација

1. Инсталирајте летву управљача на средини хода.

2. Проверите да ли су точкови и волан у положају право напред.

3. Уметните управљачки механизам испод возила и повежите га са осовином управљача.

4. Причврстите управљачки механизам и осигурајте завртње од одвртања.

5. Повежите зглобове управљача са зглобовима управљача, зашрафите навртке и причврстите новим клиновима.

6. Уградите стезни вијак прирубнице вратила управљача.

7. Спустите аутомобил.
