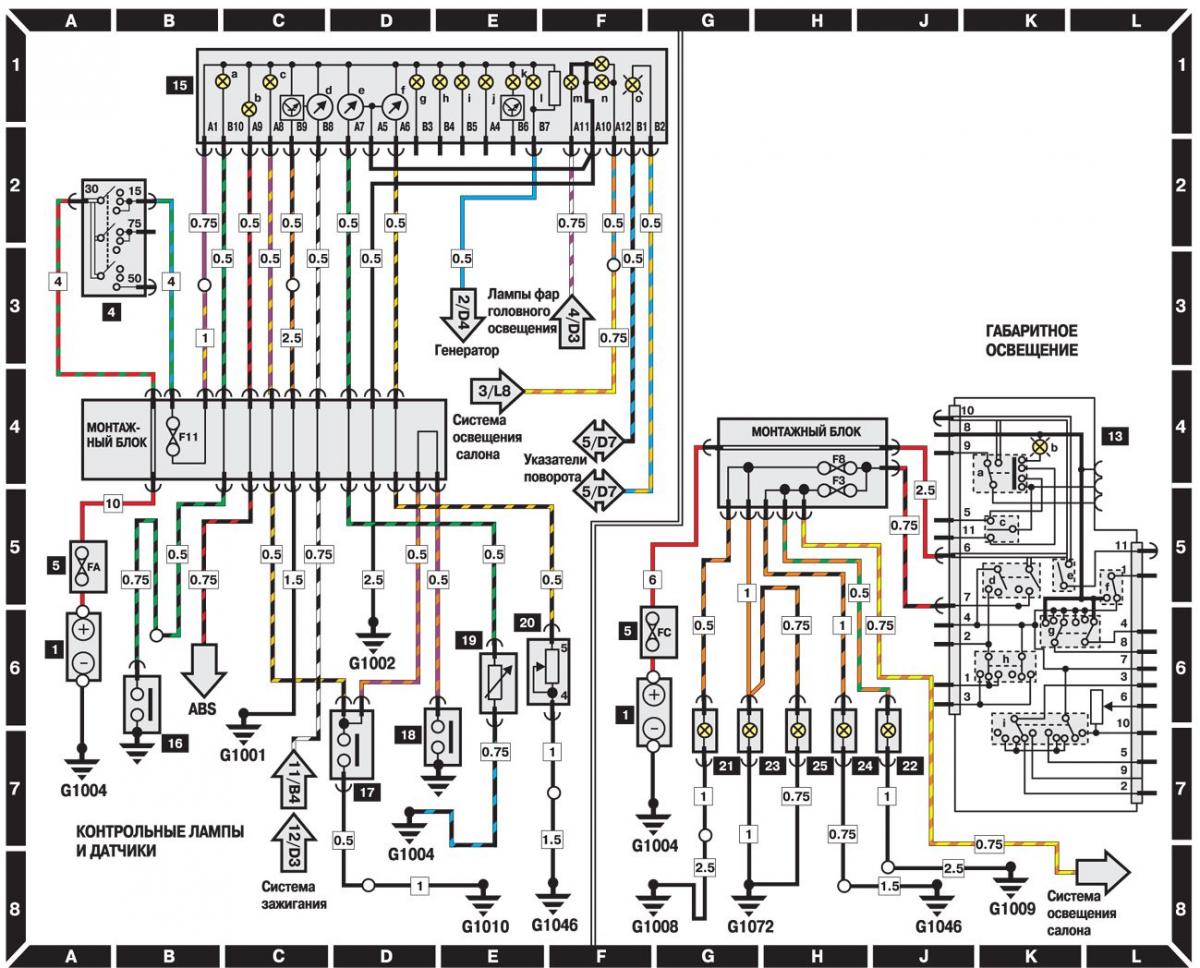

Пилот лампе и мерачи, позицијско осветљење

Пилот лампе и мерачи, позицијско осветљење (објављени модели од 1996)

• 1 - пуњива батерија;
• 4 - брава за паљење;
• 5 - додатни монтажни блок;
• 13 - мултифункционални прекидач;
• 15 – комбинација уређаја;
• а - контролна лампица притиска уља у случају нужде;
• б – контролна лампица АБС;
• ц - контролна лампица за укључивање светлосне сигнализације у случају опасности;
• д - тахометар;
• е - мерач температуре расхладне течности;
• ф - мерач горива;
• г - контролна лампа отворених врата;
• и - контролна лампица квара катализатора ОГ;
• ј - контролна лампица за затварање ваздушне клапне;
• к – контролна лампица јастука сигурности;
• л - контролна лампица за пуњење батерије;
• м - контролна лампа за укључивање дугог снопа фарова;
• н - лампа за осветљење инструмент табле;
• о - контролна лампица за укључивање показивача правца;
• 16 - сензор притиска уља за хитне случајеве;
• 17 - сензор ниског нивоа кочионе течности;
• 18 – сензор укључивања паркирне кочнице;
• 19 - сензор температуре расхладне течности;
• 20 - сензор нивоа горива;
• 21 – светиљка димензионалног светла левог фара;
• 22 – светиљка димензионалног светла десног фара;
• 23 – лампа димензионалног светла левог задњег фењера;
• 24 – светиљка димензионалног светла десног задњег фењера;
• 25 - светло регистарске таблице
