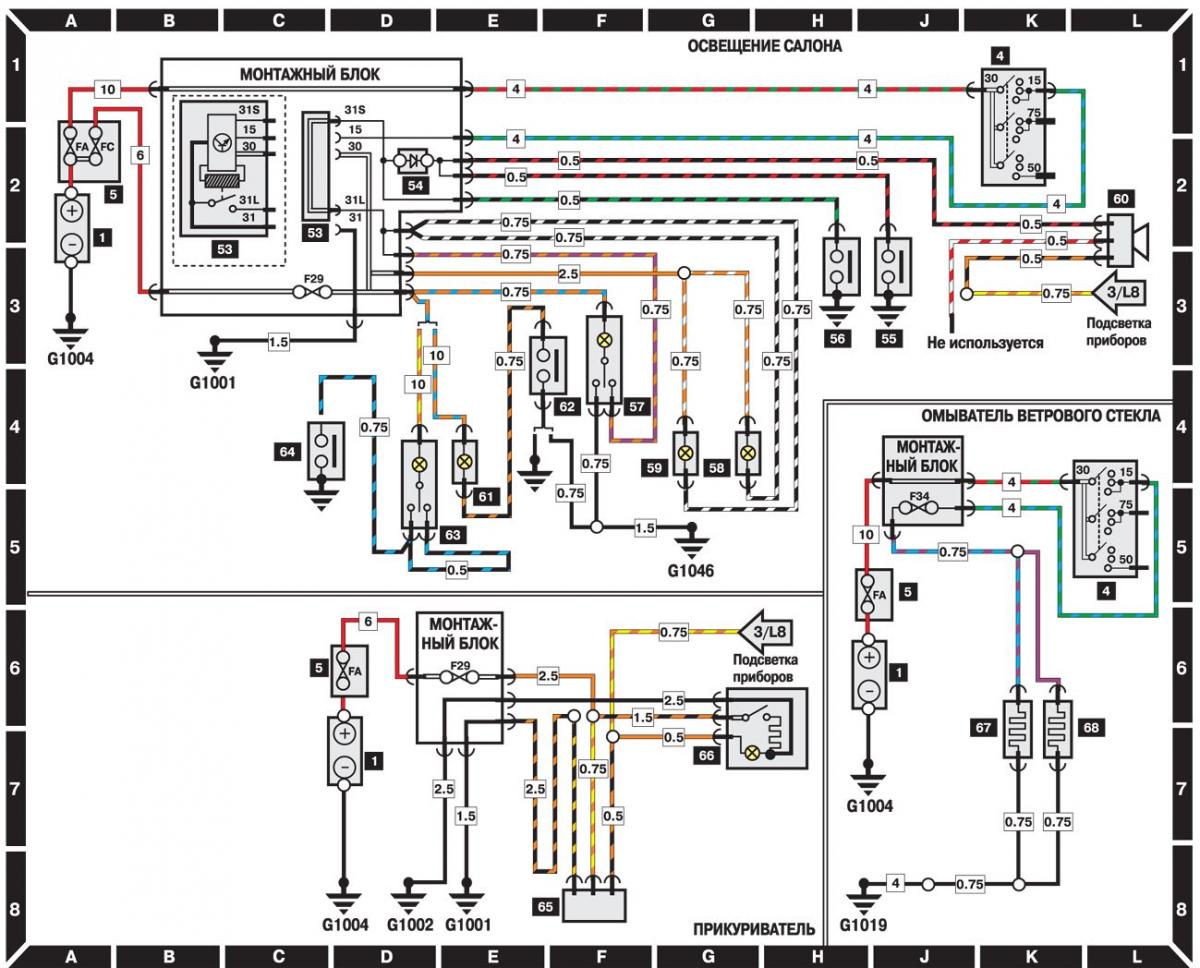

Унутрашње осветљење, упаљач за цигарете, перач стакла (објављени модели од 1996)
Отворите велику слику на новој картици »
- 1 - пуњива батерија;
- 4 - прекидач за паљење;
- 5 - додатни монтажни блок;
- 53 - релеј унутрашњег осветљења;
- 54 - диода;
- 55 - прекидач на десним вратима;
- 56 - прекидач на левим вратима;
- 57 - лампа унутрашњег осветљења;
- 58 - десна лампа;
- 59 - лева лампа;
- 60 - зујалица сигналног уређаја отворених врата;
- 61 - лампа за осветљење пртљажника;
- 62 - прекидач за лампу осветљења пртљажника;
- 63 – осветљење товарног простора;
- 64 - прекидач за осветљење теретног простора;
- 65 - сати;
- 66 - упаљач за цигарете;
- 67 - грејач леве млазнице за прање;
- 68 - десна млазница за прање грејача
