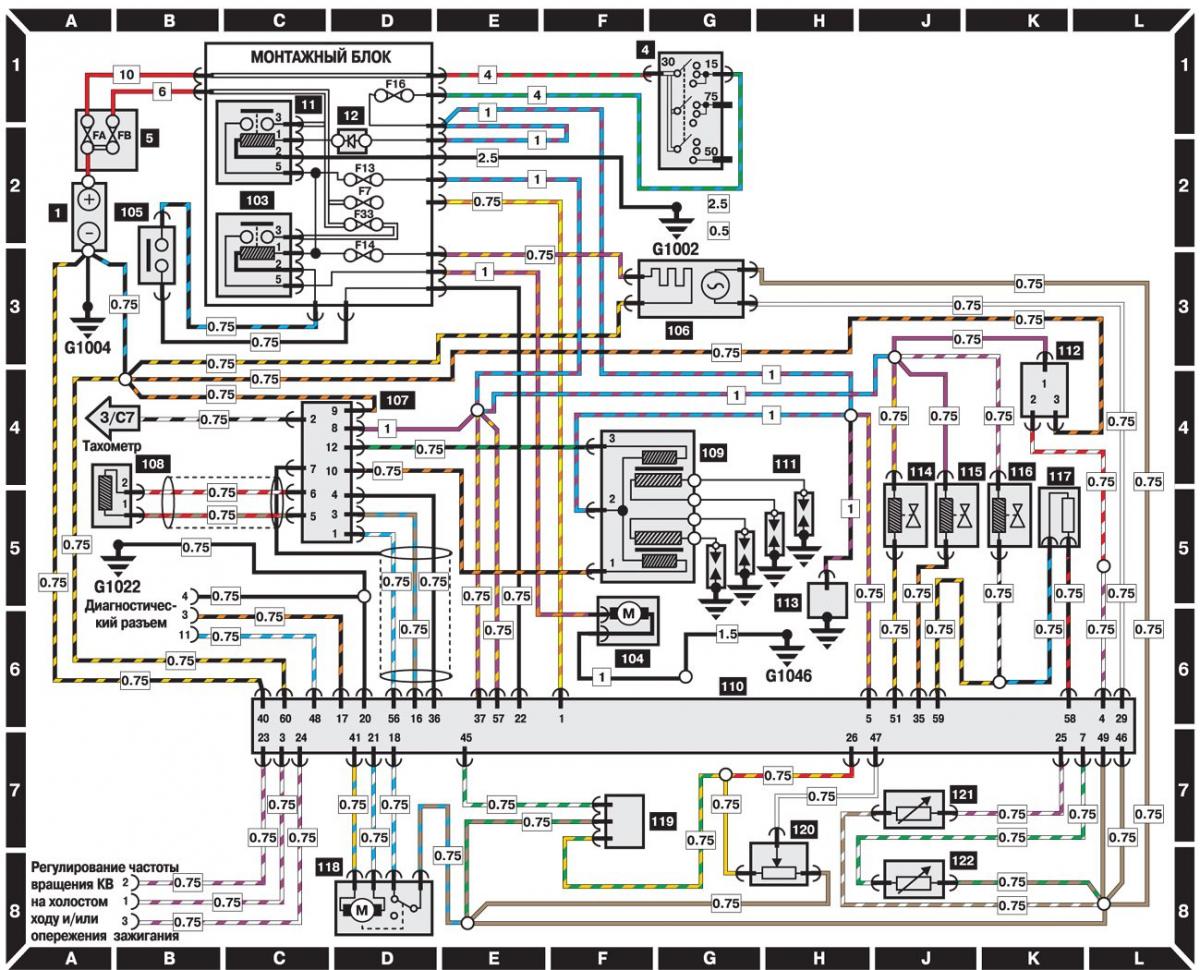

ЦФИ систем управљања мотором (објављени модели од 1996)
Отворите велику слику на новој картици »
- 1 - пуњива батерија;
- 4 - прекидач за паљење;
- 5 - додатни монтажни блок;
- 11 - релеј;
- 12 - диода;
- 103 - релеј пумпе за гориво;
- 104 – пумпа за гориво;
- 105 - прекидач;
- 106 - сензор кисеоника;
- 107 - ЕЦУ паљење ДИС;
- 108 - сензор угла радилице;
- 109 - калем за паљење;
- 110 - ЕЦУ убризгавање горива;
- 111 - свећице;
- 112 - сензор брзине возила;
- 113 - кондензатор;
- 114 - соленоидни вентил система у празном ходу;
- 15 – вентил за прочишћавање адсорбера;
- 116 - ињектор горива;
- 117 - отпорник ињектора горива;
- 118 - мотор контроле гаса;
- 119 - МАП сензор;
- 120 - сензор положаја лептира за гас;
- 121 - сензор температуре ваздуха у усисном разводнику;
- 122 - сензор температуре хлађења течности
