Положај јединица у моторном простору

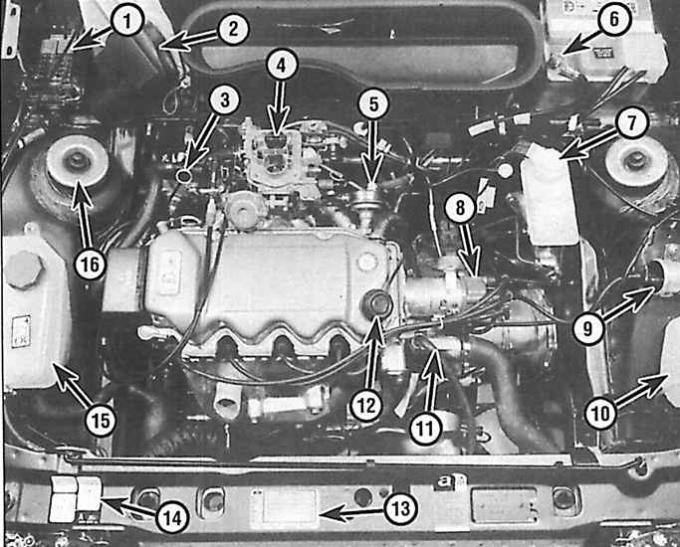

1 - блок осигурача и релеја; 2 - мотор брисача; 3 - шипка за мерење нивоа моторног уља; 4 - карбуратор; 5 - пумпа за гориво; 6 - негативни терминал батерије; 7 – додатни резервоар кочионог система; 8 - дистрибутер паљења; 9 - калем за паљење; 10 - резервоар за прање; 11 - цев за усис ваздуха; 12 - грло за пуњење уља; 13 - идентификациона плочица; 14 - плоча за подешавање мотора; 15 - експанзиони резервоар система за хлађење; 16 - горњи носач предњег носача вешања

1 - кутија са осигурачима; 2 - мотор брисача; 3 – филтер емисије гасова из картера; 4 - шипка за мерење нивоа моторног уља; 5 - тело лептира за гас; 6 - издувни колектор; 7 - сензор положаја лептира за гас; 8 – сензор температуре ваздуха; 9 - дистрибутер паљења; 10 – допунски резервоар кочионог система; 11 - негативни терминал батерије; 12 - калем за паљење; 13 - филтер горива; 14 - резервоар за прање; 15 - филтер за ваздух; 16 - цев за гориво; 17 - цев за усис ваздуха; 18 - турбопуњач; 19 - идентификациона плочица; 20 - плоча за подешавање мотора; 21 - експанзиони резервоар система за хлађење; 22 - горњи носач предњег носача вешања

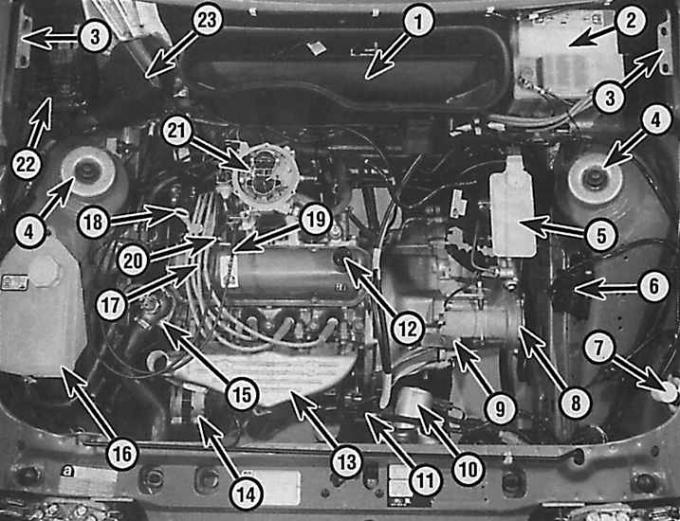

1 - довод ваздуха вентилационог система; 2 - батерија; 3 – петља за причвршћивање поклопца; 4 – горње причвршћивање носача предњег вешања; 5 – додатни резервоар кочионог система; 6 - ЕСЦ јединица за паљење; 7 – поклопац резервоара перача ветробранског стакла; 8 - кућиште мењача; 9 - полуга за отпуштање квачила; 10 - мотор вентилатора хладњака; 11 - стартер; 12 - грло за пуњење уља (уклоњен чеп); 13 - термички екран издувног колектора; 14 - генератор; 15 - термостат и сензор температуре вентилатора хладњака; 16 - експанзиони резервоар; 17 - високонапонске жице свећица; 18 - шипка за мерење нивоа моторног уља; 19 - кабл актуатора гаса; 20 - кабл ваздушне клапне; 21 - карбуратор; 22 - кутија са осигурачима; 23 - мотор брисача

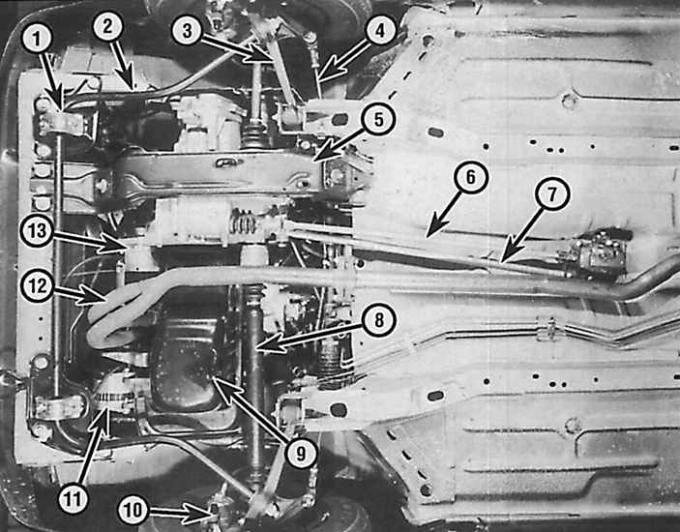

1 – спона стабилизатора попречне стабилности; 2 - стабилизатор; 3 - доњи крак предње суспензије; 4 – спојни газ управљача; 5 – носач преноса; 6 – нацрт промене степена преноса; 7 – стабилизатор промаје промене степена преноса; 8 - погонско вратило; 9 - чеп за испуштање моторног уља; 10 - кочиона чељуст; 11 - генератор; 12 - пријемна издувна цев; 13 - стартер

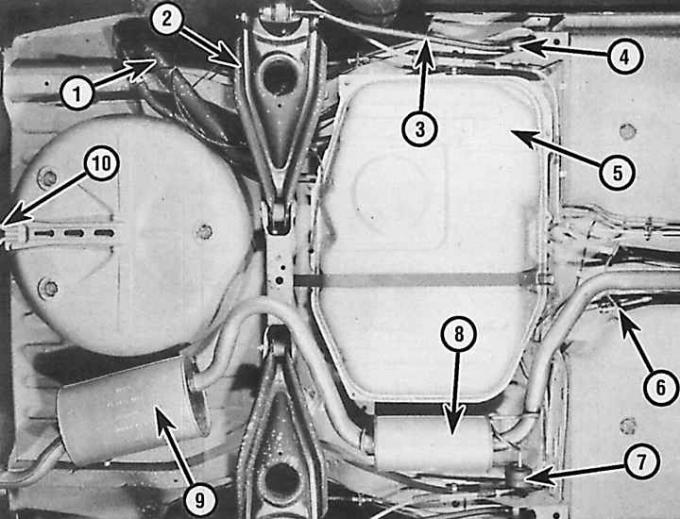

1 - цев за пуњење горива; 2 - доња рука вешања; 3 - потисак; 4 - причвршћивање предњег дела потиска; 5 – резервоар за гориво; 6 – регулатор кабла ручне кочнице; 7 - суспензија издувног система; 8 - средњи пригушивач; 9 - задњи пригушивач; 10 - задње ушица за вучу
