Пумпе за воду

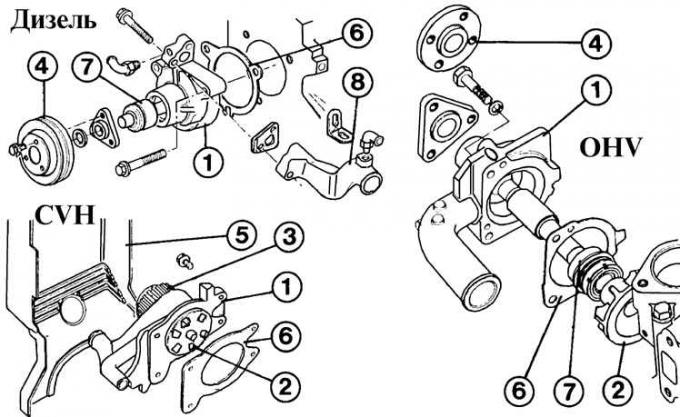

1 - тело; 2 - радно коло; 3 - зупчаста ременица; 4 - ременица; 5 – поклопац зупчастог каиша; 6 - печат; 7 - осовина пумпе; 8 - грана цев
1. Искључите жицу за уземљење и испустите расхладну течност.
ОХВ мотор и дизел мотор 1,6 дм3

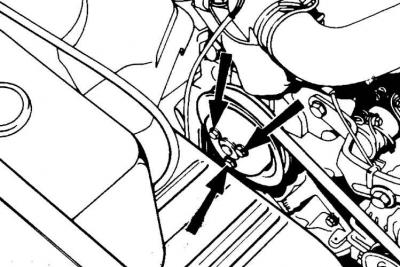

2. Олабавите погонски клинасти ремен, уклоните каиш и одврните завртње ременице пумпе (вијци ременице водене пумпе на ОХВ мотору су означени стрелицама).

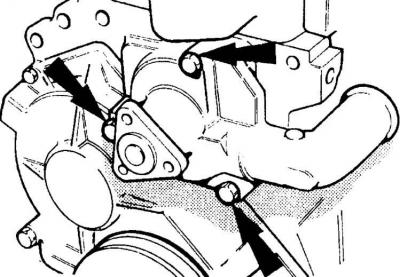

3. Скините црево за воду и црево грејача са пумпе (вијци за причвршћивање водене пумпе на ОХВ мотору су означени стрелицама).
ЦВХ мотор и дизел мотор 1,8 ин.3
4. Олабавите затезање зупчастог ремена.
5. Дизел мотор. Одврните прикључак система за хлађење и кућиште термостата на глави цилиндра (1 - вијци за причвршћивање фитинга, 2 - вијци за причвршћивање кућишта термостата) и уклоните прикључну цев и заптивке.
6. Уклоните филтер за ваздух.
7. Уклоните предњу греду мотора, након што сте претходно закачили мотор помоћу уређаја за подизање.
8. На ОХВ и дизел моторима, одврните 3 завртња за причвршћивање пумпе, а на ЦВХ мотору 4 вијка и уклоните пумпу.
9. Инсталирајте редоследом обрнутим од уклањања.

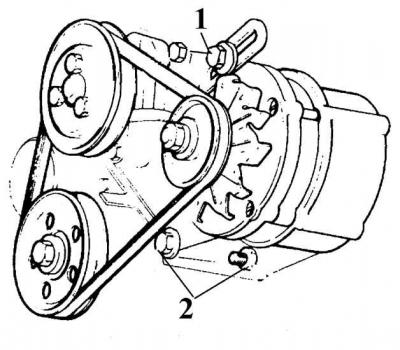

Вијци за подешавање и подешавање генератора мотора ОХВ
1, 2 - вијци

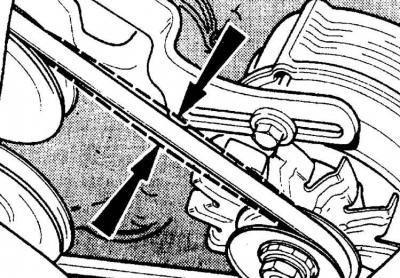

ОХВ провера затегнутости ремена мотора
Отклон појаса (означено стрелицама) не би требало да буде више од 10 мм.
