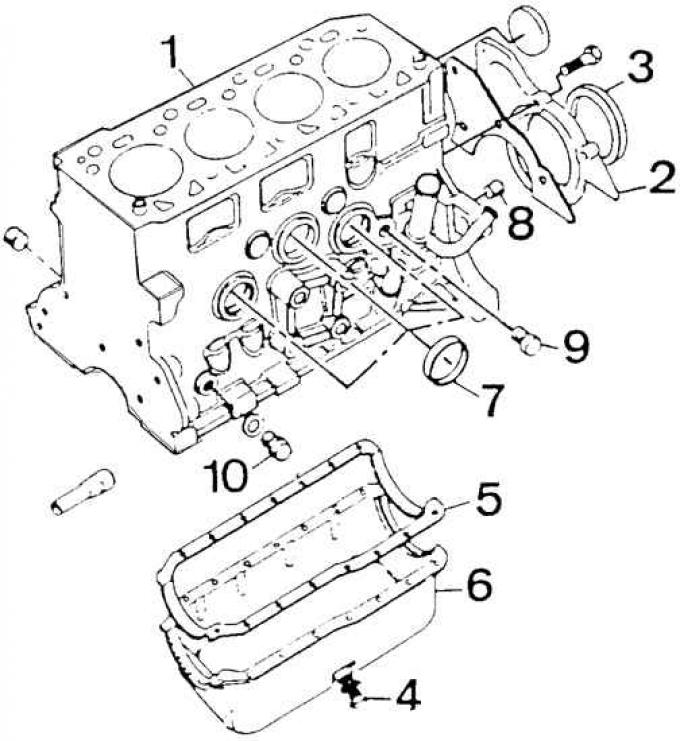

Блок мотора
1 – блок цилиндара мотора; 2 – задњи поклопац; 3 - заптивни прстен; 4 - чеп за испуштање уља; 5 - заптивка уљног корита; 6 - посуда за уље; 7 – чеп технолошког отвора блока цилиндара; 8 - чеп канала за уље; 9 - утикач за испуштање расхладне течности из блока цилиндра; 10 - утикач који затвара рупу за уградњу радилице на ТДЦ

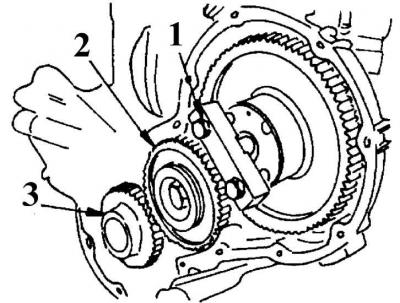

Уклањање погонских зупчаника пумпе за гориво високог притиска
1 – зупчаник пумпе за гориво; 2 - средњи зупчаник; 3 - зупчаник радилице
1. Испразните моторно уље.
2. Уклоните издувни разводник.
3. Уклоните генератор.
4. Блокирајте радилицу и одврните вијак ременице радилице.
5. Уклоните ременицу са радилице.
6. Одврните водове за гориво од пумпе за гориво високог притиска.
7. Уклоните топлотни штит.
8. Одврните тренутну шипку са свећица и уклоните свећице.
9. Одврните држач мерача нивоа уља и уклоните кућиште термостата.
10. Уклоните вакуум пумпу заједно са цревом за враћање уља.
11. Уклоните штитник зупчастог каиша.
12. Окрените радилицу у ТДЦ 1 цилиндар.
13. Уклоните крај погона и диск квачила.
14. Уклоните замајац са радилице.
15. Одврните ременицу брегастог вратила.
16. Уклоните затезач појаса и зупчасти каиш.
17. Уклоните ременицу брегастог вратила.
18. Уклоните унутрашњи штитник зупчастог каиша.
19. Уклоните главу цилиндра.
20. Уклоните пумпу расхладне течности.
21. Одврните поклопац погона пумпе за гориво.
22. Одврните зупчаник са пумпе за гориво високог притиска.
23. Уклоните зупчаник празног хода са чауром лежаја.
24. Уклоните зупчаник са радилице.
25. Уклоните посуду за уље.
26. Одврните пријемник уља.
27. Одврните кућиште погона пумпе за гориво високог притиска са блока мотора.
28. Уклоните пумпу за уље из картера.
29. Уклоните задњи поклопац радилице.
30. Идентификујте и уклоните поклопце клипњаче.
31. Након што идентификујете клипњаче, повуците их заједно са клиповима из блока мотора.
32. Означите и уклоните поклопце главних лежајева.
33. Уклоните радилицу.
34. Уклоните и означите шкољке главног лежаја и потисне подлошке радилице.
Разлике при растављању мотора запремине 1,8 дм3
Након уклањања замајца, уклоните пригушивач вибрација. Пошто се пумпа за гориво високог притиска покреће одвојеним зупчастим каишем од радилице, при растављању је потребно уклонити доњи штитник зупчастог ремена, зупчасти каиш, ременицу пумпе и пумпу за гориво високог притиска.
