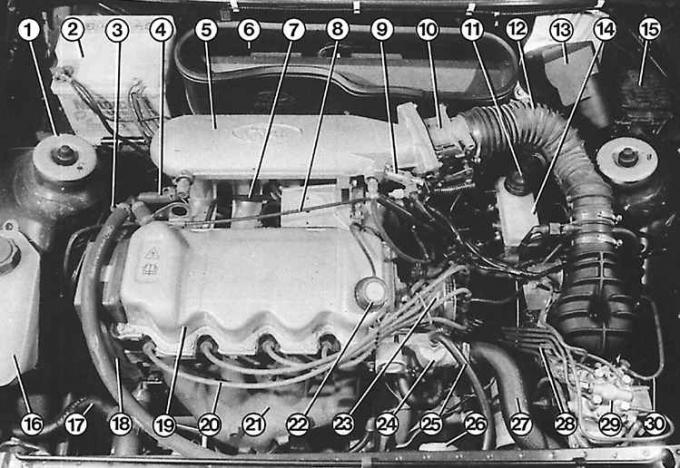

Моторни простор са 1.6и мотором
1 - десно постоље; 2 - батерија; 3 - мерач нивоа уља; 4 - црево; 5 - улазна цев; 6 - довод ваздуха грејача; 7 - водич за убризгавање; 8 - кабл за гас; 9 - вентил за хладно покретање; 10 - тело лептира за гас; 11 - поклопац за пуњење кочионе течности са алармом нивоа; 12 - цев свежег ваздуха; 13 - мотор брисача; 14 - резервоар са кочионом течношћу; 15 - електрични блок; 16 - експанзиони резервоар; 17 - црево за експанзиони резервоар; 18 – поклопац зупчастог каиша; 19 – поклопац главе блока цилиндара; 20 - високонапонска жица; 21 - издувни колектор; 22 - грло за пуњење уља; 23 - дистрибутер паљења; 24 - термостат; 25 - црево за експанзиони резервоар; 26 - мотор вентилатора хладњака; 27 - горње црево; 28 - цеви за убризгавање; 29 - регулатор мешавине; 30 - повратна цев

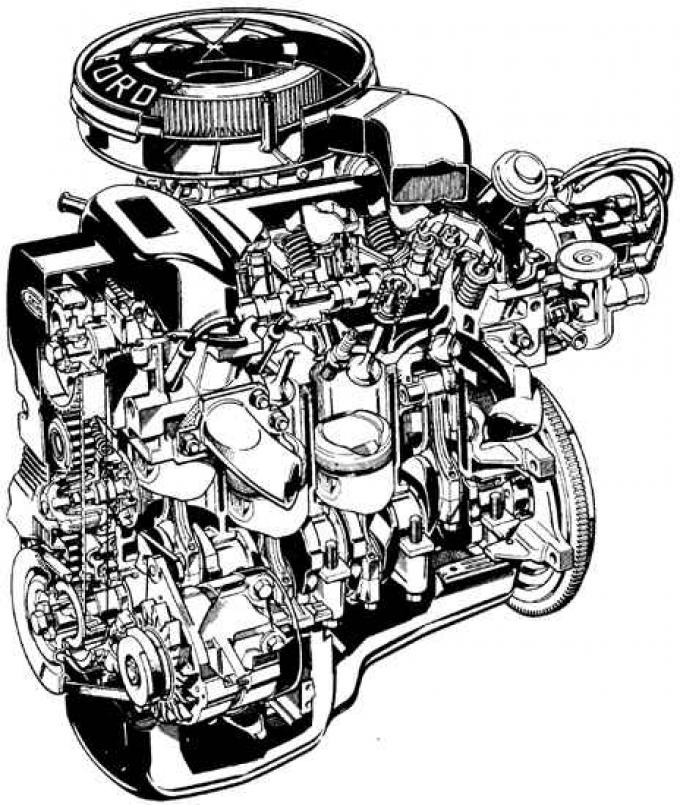

Општи поглед на ЦВХ мотор

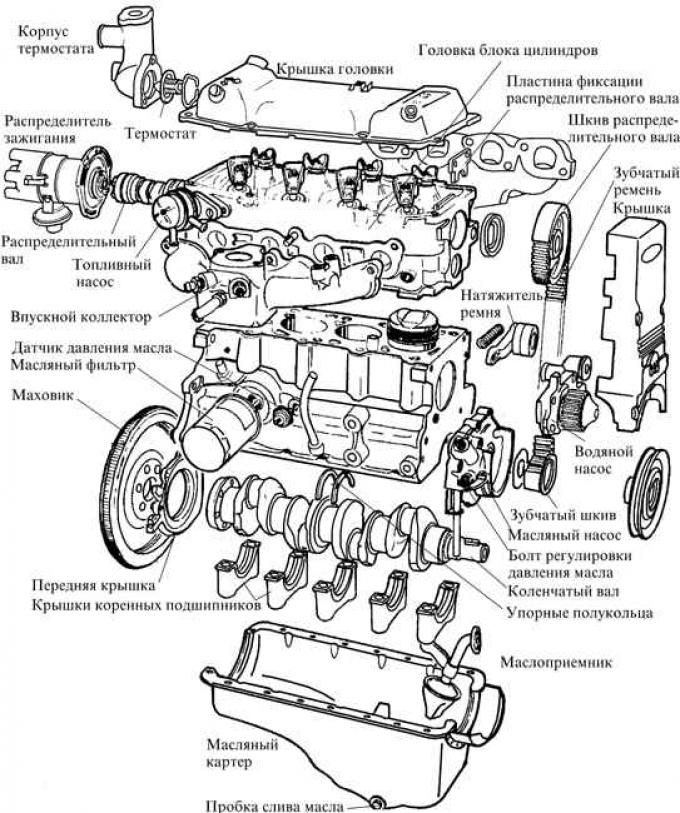

ЦВХ мотор
Поправите без скидања мотора
На мотору инсталираном у аутомобилу можете извршити следеће радове:
- уклањање и уградња главе цилиндра;
- замена зупчастог каиша;
- замена филтера за уље;
- замена картера за уље;
- замена предњег заптивног прстена радилице;
- замена заптивног прстена брегастог вратила;
- уклањање и уградња клипне групе;
- замена носача мотора.
