Уклањање и уградња карбуратора

Уклањање карбуратора

1. Уклоните ваздушни филтер.

2. Када је мотор врућ, испустите притисак из система за хлађење мотора тако што ћете пажљиво одврнути поклопац на експанзионој посуди.



3. Уклоните црева за довод расхладне течности из кућишта пригушнице, подигните их и укључите.

4. Искључите жицу са електромагнетног вентила за ваздух у празном ходу.

5. Уклоните кабл окидача.

6. Уклоните сајлу за гас тако што ћете повући опружну копчу и уклонити крај кабла са кугличне главе на ручици гаса и одврнути држач.

7. Скините црево за довод горива до карбуратора. Ако на цревима постоје обујмице, одгризите их и замените стезаљкама које су стегнуте вијком.

8. Уклоните вакумско црево.

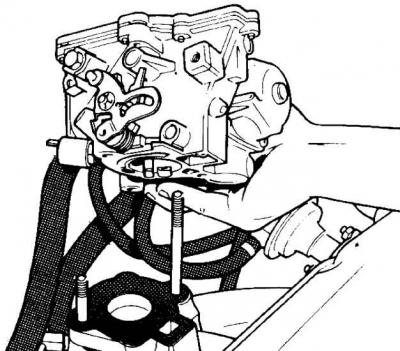

9. Одврните матице које причвршћују карбуратор за усисну грану, уклоните га и покријте рупу на усисној грани чистом крпом.

Демонтажа карбуратора

10. Уклоните карбуратор са мотора

11. Одврните 7 шрафова који причвршћују поклопац карбуратора и уклоните поклопац са заптивком.

12. Уклоните преостало гориво из коморе за пловак.

13. Уклоните утикач за квалитет мешавине и одврните завртањ. Ваздушни вентил мора бити затворен.

14. Одврните 4 завртња и уклоните тело главног млаза, куглицу вентила за притисак пумпе гаса и тежину окретањем карбуратора.

15. Уклоните пловак, осовину пловка и игличасти вентил.

16. Одврните 4 завртња и уклоните кућиште мембране за контролу ваздуха, повратну опругу, поклопац опруге и, након уклањања прстена, мембрану.

17. Окрените карбуратор, одврните 3 завртња и уклоните мембрану акцелераторске пумпе.

18. Очистите све канале и шупљине карбуратора компримованим ваздухом.

Чишћење карбуратора

19. Уклоните жицу за уземљење са батерије и ваздушног филтера.

20. Темељно очистите спољашњост карбуратора, одврните 7 шрафова и уклоните поклопац карбуратора.

21. Уклоните преостали бензин у комори за пловак.

22. Издувајте комору за пловак компримованим ваздухом, пазећи да је не дувате директно у млазницу за контролу калема.

23. Инсталирајте поклопац угљених хидрата.

24. Проверите брзину празног хода и садржај ЦО.

25. Поновно састављање се врши обрнутим редоследом од растављања.

26. Инсталирајте карбуратор обрнутим редоследом од уклањања.

27. Након инсталације, подесите брзину у празном ходу и садржај ЦО.
