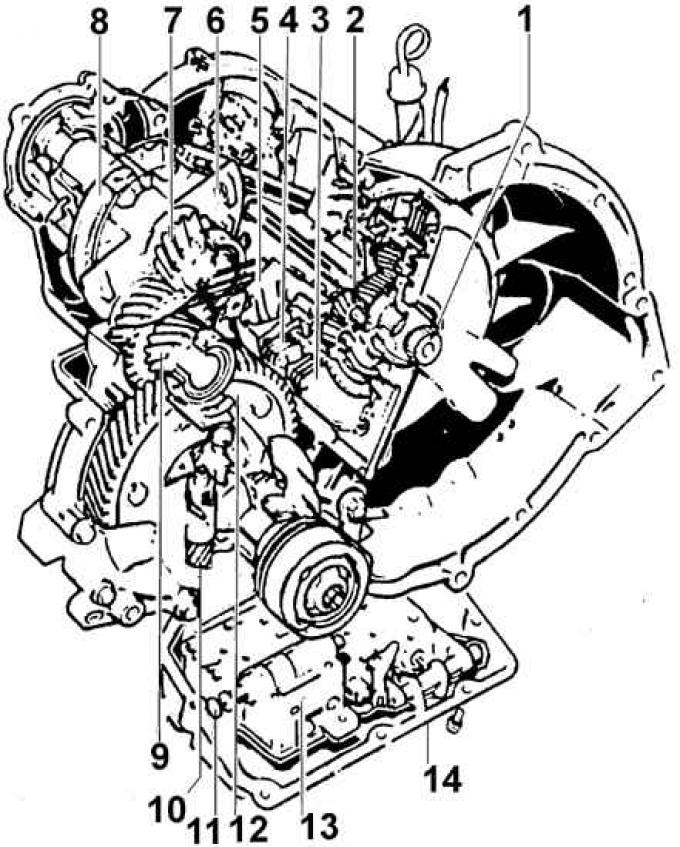

ЦТКС аутоматски мењач
1 - погонско вратило; 2 - планетарни зупчаник; 3 - квачило за рикверц; 4 - брзина напред; 5 - примарни пар конусних зупчаника; 6 - секундарни пар конусних зупчаника; 7 - сет за спуштање; 8 - трака од челичних елемената; 9 - погонски зупчаник; 10 - погонски зупчаник брзиномера; 11 - клизач за ручно пребацивање; 12 - погонски зупчаник; 13 - хидраулично управљачко кућиште; 14 - картер за уље
ЦТКС мењач се уклања и поставља на исти начин као и АТКС мењач види пододељак 8.2.1.2) осим следећих разлика.

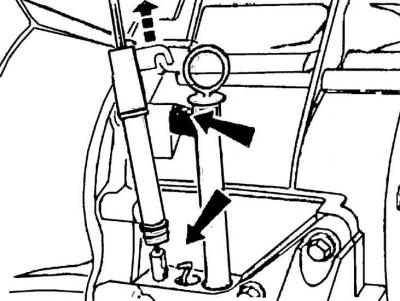

1. Одврните завртањ за причвршћивање омотача ексцентричног контролног кабла, одвојите кабл од шипке и уклоните га.
2. Одвојите управљачки кабл мењача тако што ћете одврнути две навртке на прикључку кабла и уклонити главу виљушке са осовине мењача.

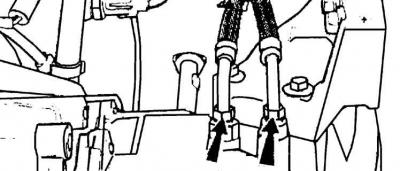

3. Одврните два водова за уље (означено стрелицама), повезивање кутије и радијатора.
