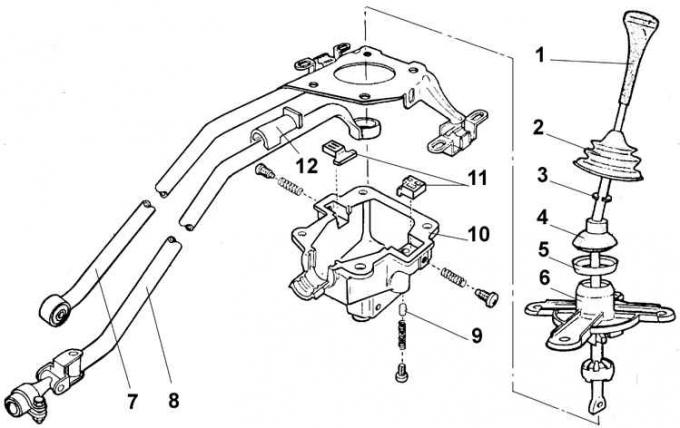

Механизам мењача петостепеног мануелног мењача

механизам за мењање брзина

Повлачење

1. Укључите брзину за вожњу уназад.

2. Одврните ручицу са ручице мењача и уклоните поклопац.

3. Подигните возило и причврстите га на постоље.

4. Олабавите монтажне завртње предњег пригушивача, уклоните задњи пригушивач са вешања и оставите га на страну.

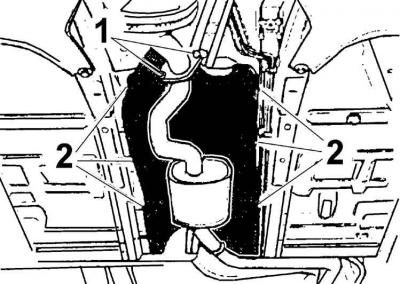

5. Уклоните топлотни штит испод ручице мењача (1 - вијци за причвршћивање предњег дела пригушивача, 2 - вијци за причвршћивање топлотног штита.


6. Олабавите завртањ стезаљке на крају полуге мењача и уклоните везу са вратила мењача тако што ћете је повући даље од мењача.

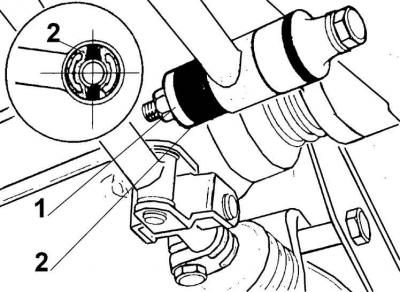

7. Одврните вијак који учвршћује стабилизатор за мењач 1 - подлошка, 2 - чаура).

8. Са дна аутомобила одврните завртње који причвршћују кућиште ручице мењача од пода.

9. Одврните 3 шрафа који причвршћују опруге елемената чауре вођице шипке са обе стране кућишта и одоздо. Уклоните опруге и клин за закључавање.

10. Одврните 4 вијка који причвршћују поклопац кућишта и држач стабилизатора.

11. Уклоните ручицу мењача и поклопац са кућишта.

12. Уклоните причврсни прстен, еластични гумени елемент, заптивку са ручице мењача и уклоните ручицу.

Монтажа и монтажа

Монтажа и уградња механизма мењача врши се обрнутим редоследом од уклањања.

Подешавање

1. Укључите 4. брзину.

2. Подигните возило и поставите га на постоље.

3. Уклоните задњи пригушивач из вешања.

4. Уклоните топлотни штит испод ручице мењача.

5. Олабавите стезни вијак полуге мењача и уклоните полугу са мењача.



6. Уметните шипку у полугу мењача и окрените је у оба смера да бисте пронашли средњи положај.


7. У пронађеном средњем положају окрените држач лево и десно да бисте одредили средњи положај у окомитој равни и гурните осовину мењача на вретено.

8. Поставите ручицу мењача унутар возила у положај 4. степена преноса.

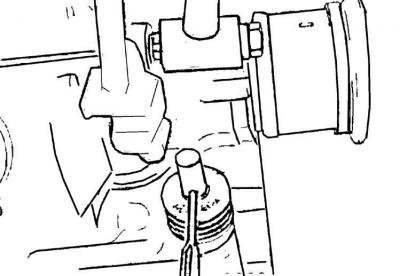

9. Помоћу игле од 3,5 мм причврстите ручицу мењача тако што ћете је уметнути у отвор на дну кутије за бирање степена преноса. Клина за закључавање се мора убацити само са леве стране.

10. Затегните шипку мењача помоћу завртња стеге.

11. Уклоните чиоду и проверите да ли се лако мења.

12. Инсталирајте топлотни штит и пригушивач.

13. Спустите возило.
