Општи поглед на петостепени мењач и механизам за мењање брзина

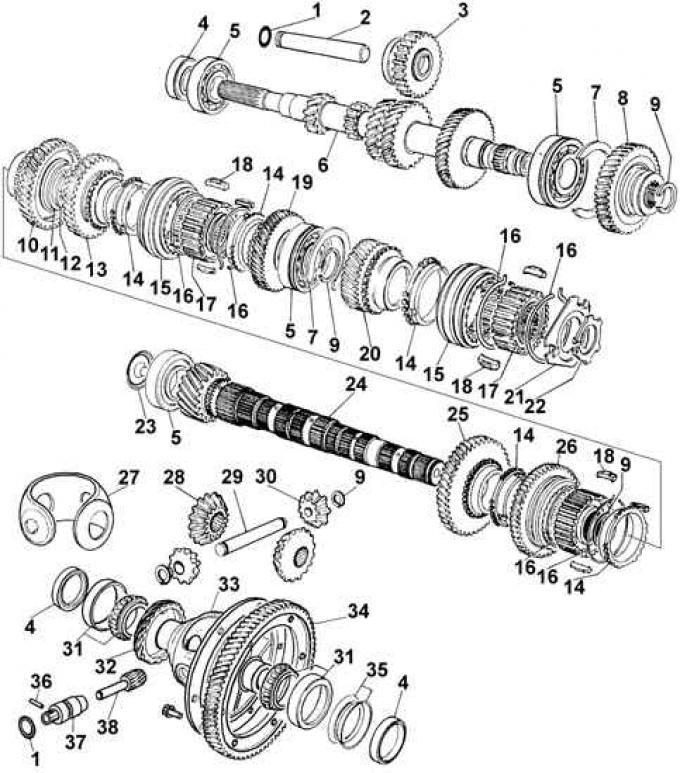

Зупчаници и осовине петостепеног мењача
1 - потпорни прстен; 2 – оса средњег зупчаника наслона; 3 – међузупчаник наслона; 4 – заптивни прстен примарног вратила; 5 - лежај; 6 - улазно вратило; 7 – сигурносни прстен лежаја; 8 – водећи зупчаник 5. преноса; 9 - потпорни прстен; 10 - зупчаник 2. степена преноса; 11 - потпорни прстен; 12 - потисни прстен; 13 - зупчаник 3. степена преноса; 14 – блокирајући прстен синхронизатора; 15 - клизно квачило синхронизатора; 16 - опруга; 17 - чвориште синхронизатора, 18 - крекер; 19 - зупчаник 4. степена преноса; 20 - зупчаник 5. степена преноса; 21 - основна плоча; 22 - посебан причврсни прстен; 23 - дефлектор уља; 24 - секундарна осовина; 25 - зупчаник 1. брзине; 26 - ход уназад; 27 - држач сателита; 28 - бочни зупчаник; 29 - оса сателита; 30 - сателит; 31 – диференцијални конусни ваљкасти лежај; 32 - погонски зупчаник погона брзиномера; 33 - диференцијална кутија, 34 - главни зупчаник; 35 - конвексне специјалне опружне подлошке; 36 - пин; 37 - водич за погон брзиномера; 38 - погон брзиномера погона
Петостепени мењач се разликује од четворостепеног само додавањем додатног степена преноса и синхронизатора, користећи модификовани механизам за избор степена преноса.
Растављање петостепеног мењача је слично растављању четворостепеног мењача види пододељак 8.1.2.3.1) осим следећих мањих разлика.
1. Одврните држач 5. степена преноса, уклоните опругу и држач.

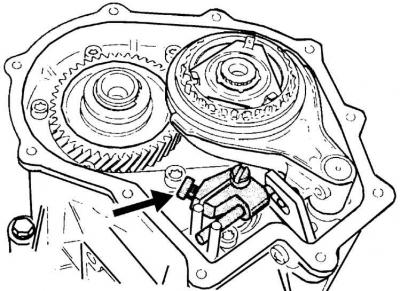

2. Након што одврнете завртње и скинете задњи поклопац са кућишта радилице, одврните стезни вијак (означено стрелицом) и одвојити механизам бирача са осовине ручице 5. степена преноса.

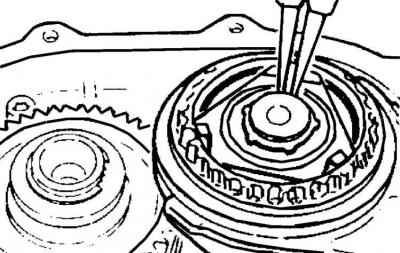

3. Уклоните 5. потпорни прстен, а затим 5. степен преноса заједно са синхронизатором и виљушком бирача.

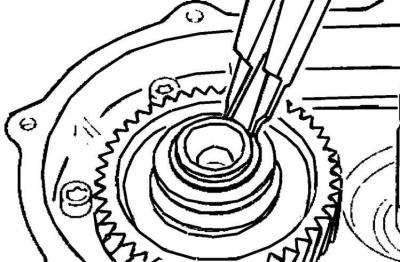

4. Уклоните осигурач који причвршћује 5. зупчаник за улазно вратило и помоћу извлакача уклоните зупчаник са улазног вратила.
5. Одврните и уклоните кућиште 5. степена преноса (9 вијака).
6. Уклоните прстенове лежаја улазног и излазног вратила мењача.
7. Накнадно растављање је исто као код четворостепеног мењача.
Демонтажа и монтажа вратила и диференцијала

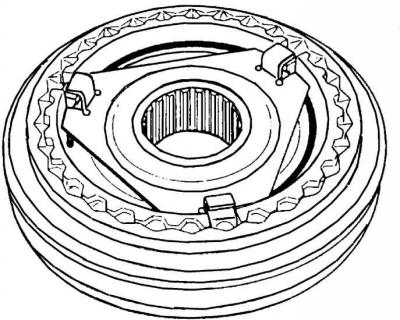

8. Демонтажа и монтажа вратила и диференцијала је иста као код четворостепеног мењача. Разлика је само при растављању синхронизатора 5. степена, у којем су блокирни крекери главчине синхронизатора фиксирани блокирном плочом.
