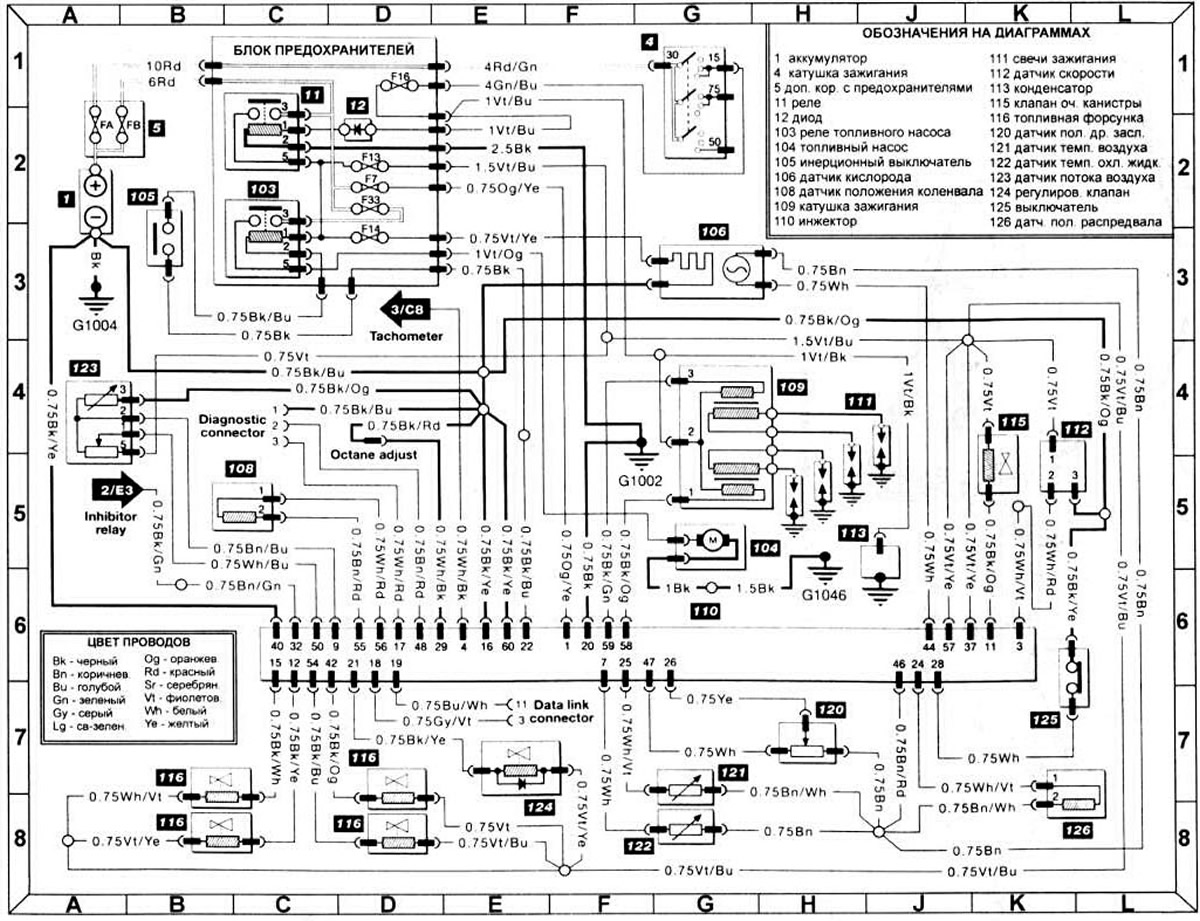

Дијаграм 10. СЕФИ систем убризгавања горива (од 1996)

Дијаграм 10. СЕФИ систем за убризгавање горива – возила произведена од 1996. године.


1 батерија
4 калем за паљење
5 додатних кутија са осигурачима
11 релеја
12 диода
103 релеј пумпе за гориво
104 пумпа за гориво
105 инерцијски прекидач
106 сензор кисеоника
108 сензор положаја радилице
109 калем за паљење
110 ињектор
111 свећице
112 сензора брзине
113 кондензатор
115 вентил оцх. канистери
116 ињектор горива
120 сензор поз. други заслужни
121 темп. ваздух
122 температурни сензор хладан. течност
123 сензор протока ваздуха
124 подешавања вентил
125 прекидач
126 сензора под. брегаста осовина
