Повлачење
Уклоните негативни терминал са батерије.
Уклоните кућиште филтера за ваздух.
Уклоните гумену заптивку са врха преграде моторног простора.
Отпустите сноп ожичења са причвршћивача на прегради моторног простора.

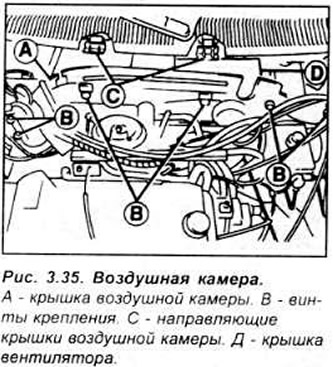

Одврните 6 шрафова и уклоните горњи део ваздушне коморе (види сл. 3.35).
Скините поклопац вентилатора са вођица и уклоните га.

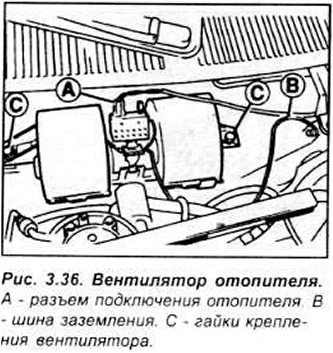

Одвојите конектор од вентилатора, затим одврните две матице и уклоните вентилатор из ваздушне кутије (види сл. 3.36).

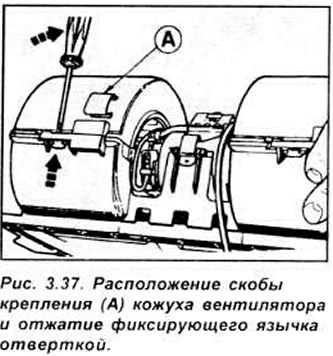

Извадите мотор из кућишта, за шта уклоните 4 монтажна држача и оциједите језичке за причвршћивање помоћу одвијача. Одвојите конектор жице од отпорника. Савијте монтажни држач и одвојите отпорник од мотора вентилатора. Уклоните мотор вентилатора са поклопца (види сл. 3.37).
Инсталација
Инсталација се врши у низу, вратите се на уклањање.
радијатор грејача
Повлачење
Уклоните негативни терминал са батерије.
Испразните расхладну течност из система за хлађење.
Одвојите црева за довод расхладне течности до грејача од преграде у моторном простору (види сл. 3.38).
Одврните два завртња и уклоните плочу са заптивком која причвршћује црева грејача за преграду моторног простора.
Одврните два завртња и уклоните горње кућиште стуба управљача.
Одврните 4 завртња и уклоните доње кућиште стуба управљача.
Скините волан.
Уклоните монтажни завртањ и уклоните вишенаменски прекидач са стуба управљача. Искључите конектор прекидача.
На моделима пре 1996. године уклоните дугмад за контролу грејача. Отпустите два горња завртња за монтажу на задњој страни држача инструмент табле и уклоните држач, ослобађајући га од монтажних носача са сваке стране. Уклоните радио. Одврните два завртња који причвршћују радио контејнер и уклоните радио контејнер.
Уклоните заптивке предњих врата са предње стране. Одврните завртње и уклоните облоге предњих стубова предњих врата. Одврните завртње за причвршћивање панела уређаја. Уклоните централну конзолу. Уклоните декоративни панел грејача тако што ћете га повући према себи са леве и десне стране. Одвојите управљачки кабл грејача из његовог кућишта. Да бисте то урадили, уклоните поклопац монтажних носача на ручици погона са десне стране. Уклоните анкер кабла. Одвојите управљачки погон грејача од монтажног носача. Уклоните кабл са леве стране грејача на исти начин.

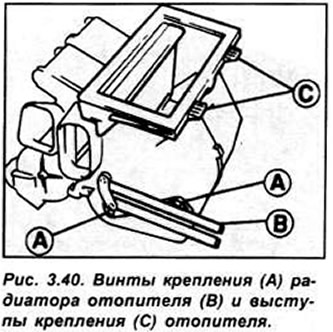

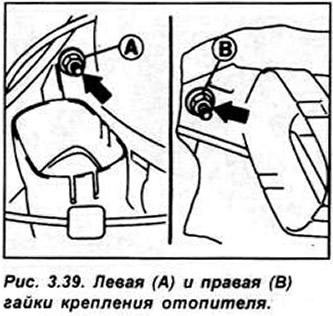

Уклоните прекидаче задњег светла за маглу и одмрзивача задњег стакла уметањем уског шрафцигера између прекидача и инструмент табле. Истовремено ставите крпу или папир како не бисте оштетили површину панела. Пажљиво уклоните прекидач. У овом случају, наизменично поставите одвијач одозго и одоздо. Одврните завртње и уклоните контролну таблу грејача. Ако су доступни, одврните два вијка са подупирача грејача. Уклоните централни ваздушни канал са грејача тако што ћете га повући према себи. Одвојите бочне ваздушне канале од кућишта грејача. Одврните две матице и уклоните грејач тако што ћете га повући надоле и у страну (види сл. 3.39).
Инсталација
Инсталација се врши у низу. обрнуто повлачење
Лева вентилациона млазница
Повлачење (модели до 1996)
Уклоните негативни терминал са батерије. Одврните два завртња и уклоните декоративни слој комбинације уређаја.
Одврните два завртња и уклоните млазницу са плоче.
Повлачење (модели од 1996)
Уклоните негативни терминал са батерије.
Одврните два завртња и уклоните горње кућиште стуба управљача. Одврните 4 завртња и уклоните доње кућиште стуба управљача. Уклоните волан Користећи ручицу, уклоните 3 контролна дугмета грејача.
Уклоните горња два завртња са задње стране држача инструмент табле. Уклоните држач са носача (2 на врху, 4 на дну и 1 близу волана). Уклоните држач и одспојите конекторе електричног ожичења са више пинова.
Уклоните монтажне конзоле и уклоните млазницу за вентилацију са плоче.
Инсталација
Инсталација се врши у низу, вратите се на уклањање.
Десна млазница за вентилацију
Повлачење
Уклоните негативни терминал са батерије.

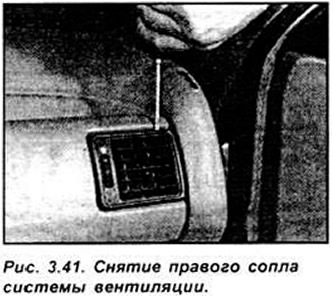

Отворите поклопац претинца за рукавице. Одврните монтажни вијак и. пажљиви, исцедите вентилационе млазнице одвијачем са плоче (види сл. 3.41).
Инсталација
Инсталација се врши у низу, вратите се на уклањање.
Централне млазнице вентилационог система
Повлачење (модели до 1996)
Уклоните негативни терминал са батерије.

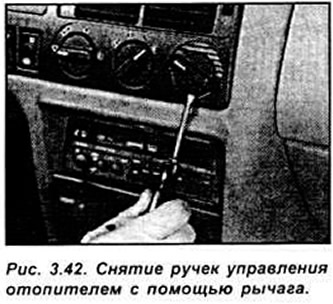

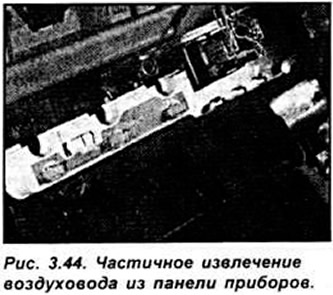

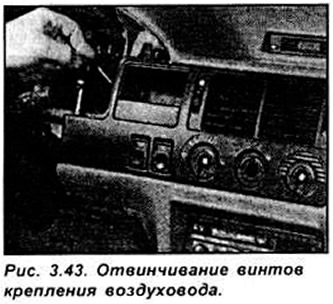

Одврните 2 завртња и уклоните декоративни слој комбинације уређаја. Уклоните 3 контролна дугмета грејача. Одврните причврсне завртње централног дела ваздушног канала и делимично уклоните ваздушни канал како бисте могли да одвојите електричне конекторе са унутрашње стране ваздушног канала (види сл. 3.42-3.44).
Уклоните електричне конекторе са прекидача одмрзивача задњег стакла и задњег светла за маглу, а затим уклоните средишњи ваздушни канал са плоче.
Повлачење (модели од 1996)
Уклоните негативни терминал са батерије.
Одврните 2 завртња за причвршћивање и уклоните горње кућиште стуба управљача. Одврните 4 завртња и уклоните доње кућиште стуба управљача. Скините волан. Користећи полугу, уклоните 3 контролна дугмета грејача. Одврните 2 горња завртња који причвршћују задњу страну држача инструмент табле и уклоните држач. Одвојите електричне конекторе из држача.
Уклоните монтажне конзоле и уклоните вентилационе млазнице са плоче.
Инсталација
Инсталација се врши у низу, вратите се на уклањање.
