Наслон предњег седишта — демонтажа и монтажа (Каросерије и поклопац / Елементи салон / Форд Фокус 1 1998-2004)

Демонтажа

Сва возила

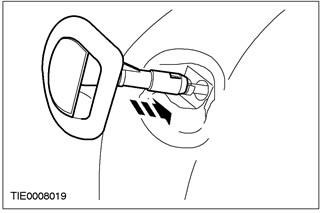

1. Уклоните наслон за главу.

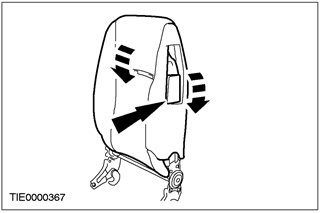

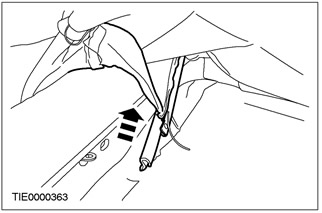

2. Одвојите пластичну траку за причвршћивање са основе наслона седишта.

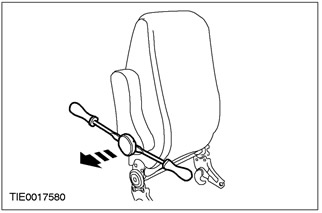

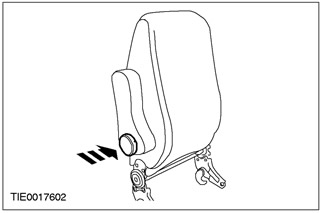

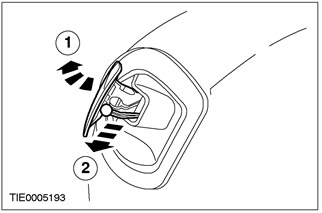

ОПРЕЗ: Да бисте избегли оштећење механизма за подешавање лумбалног ослонца, примените једнак притисак на супротне стране ручног точка.

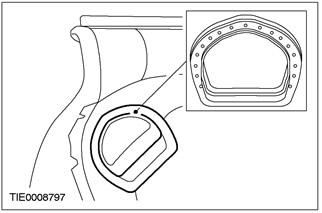

НАПОМЕНА: Возила опремљена наслоном за главу имају конзолу за механизам за подешавање лумбалног ослонца.

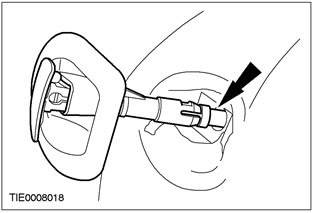

Уклоните механизам лумбалне подршке (у присуству).

НАПОМЕНА: Немојте скидати причврсни прстен.

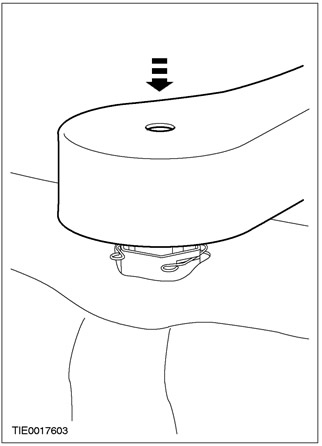

Уклоните наслон за руке (у присуству).

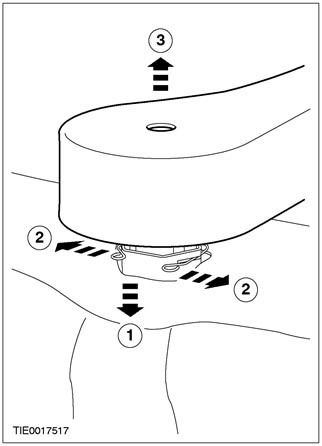

1. Померите пртљажник да бисте приступили потпорном прстену.
2. Отпустите причврсни прстен.
3. Уклоните наслон за руке.

варијанте са 3 врата

5. Одвојите каблове полуге за закључавање наслона седишта на дну седишта.

1. Одвојите спољне каблове са оквира седишта.

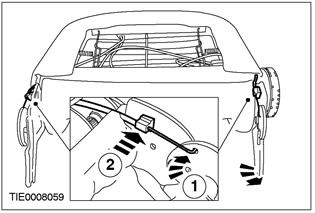

2. Одвојите унутрашњи кабл полуге за закључавање.

6. Одвојите унутрашњи кабл браве наслона седишта.

1. Подигните ручицу за закључавање.
2. Одвојите унутрашњи кабл полуге за закључавање.

7. Одвојите кућиште полуге за закључавање наслона седишта.

1. Помоћу одговарајућег одвијача отпустите језичак за закључавање.
2. Одвојите кућиште од оквира наслона седишта.

8. Уклоните кућиште полуге за закључавање наслона седишта.

Одвојите спољни кабл полуге за закључавање из кућишта.

9. Скините облогу полуге за закључавање наслона седишта.

Сва возила

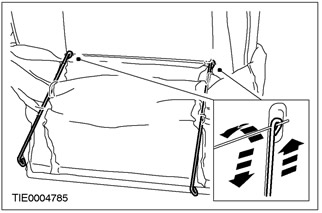

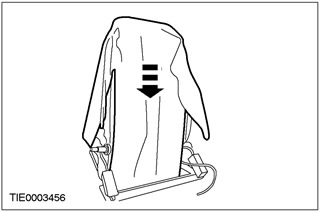

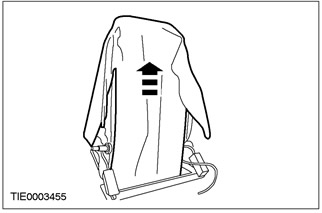

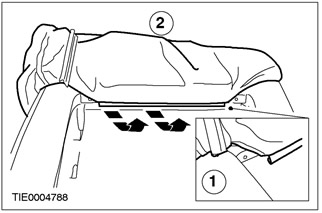

10. Замотајте пресвлаку седишта до врха наслона седишта да бисте приступили бочним затезним шипкама.

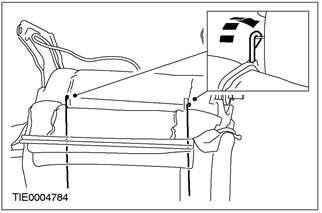

11. Одвојите доње крајеве бочних затезних шипки.

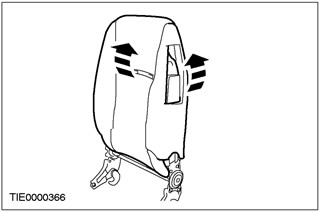

12. Окрените пресвлаку седишта горе-доле по наслону седишта.

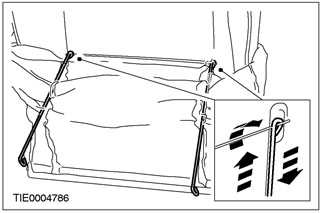

13. Одвојите горње крајеве бочних затезних шипки.

14. Намотајте поклопац седишта преко врха оквира наслона седишта да бисте приступили горњем опружном оквиру.

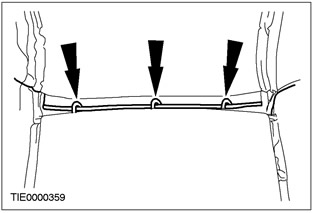

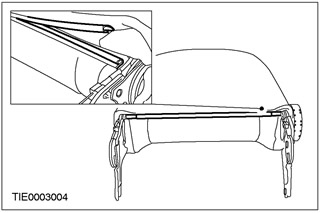

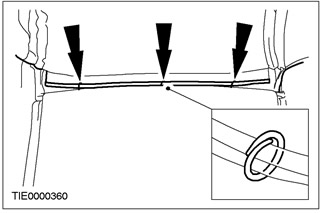

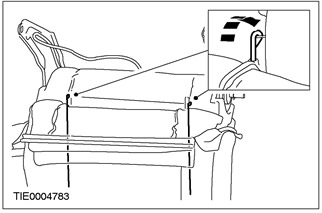

15. Одрежите савијене прстенове који причвршћују поклопац седишта за горњу ивицу склопа опружног оквира.

Возила са бочним ваздушним јастуцима

16.

УПОЗОРЕЊЕ: Немојте поново користити пластичну монтажну заковицу. Увек користите нову заковицу из сервисног комплета. Непоштивање овог упозорења може отежати активирање ваздушног јастука и изазвати повреду.

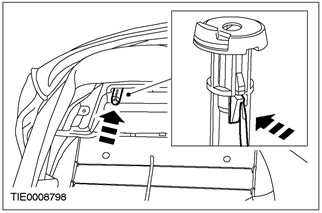

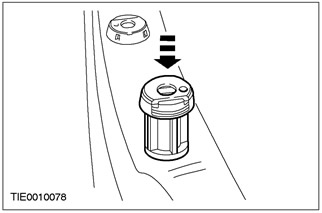

Уклоните држач чауре отварача бочног ваздушног јастука.

Уклоните и одбаците црну пластичну фабричку заковицу.

17.

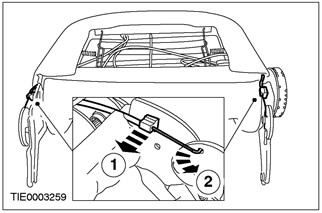

УПОЗОРЕЊЕ: Не покушавајте да одвојите пластичне траке за причвршћивање на било који други начин осим описаног. Непоштивање овог упозорења може отежати активирање ваздушног јастука и изазвати повреду

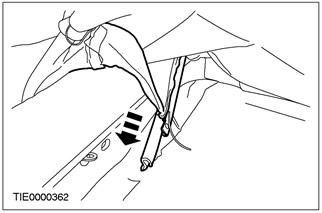

Откачите пластичне траке за причвршћивање које држе чахуру за активирање бочног ваздушног јастука

Сва возила

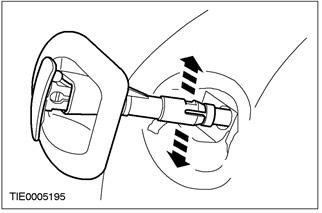

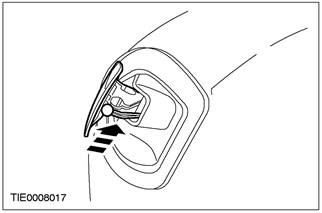

18. Уклоните водеће цеви наслона за главу.

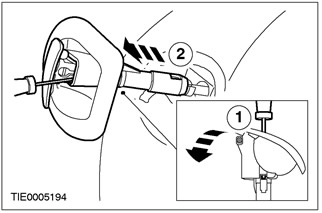

Помоћу одговарајућег одвијача отпустите језичак за закључавање.

19. Одвојите пресвлаку седишта са врха оквира седишта.

1. Одвојите пластичну траку за причвршћивање.
2. Уклоните поклопац седишта.

20. Уклоните бочне затезне шипке са пресвлаке седишта ако се поставља нова пресвлака седишта.

21. Уклоните пену са наслона седишта и грејач (у присуству).

22.

ОПРЕЗ: Обавезно означите тачан положај подлоге против шкрипања на оквиру седишта.

Уклоните простирку против шкрипе.

Возила са бочним ваздушним јастуцима

23. Уклоните модул бочног ваздушног јастука. Погледајте одељак 501-20А / 501-20Б за више информација.

Скупштина

Сва возила

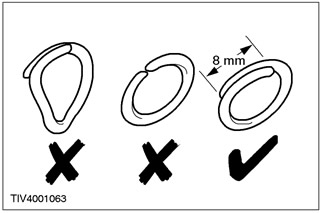

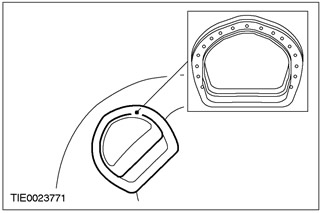

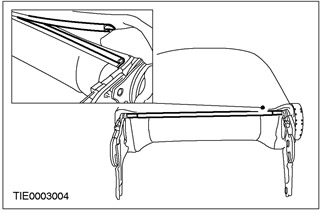

1. Користите клијешта за савијене прстенове да затворите савијене прстенове. Немојте користити друге алате. Закривљени прстенови се морају преклапати као што је приказано.

Возила са бочним ваздушним јастуцима

2. Инсталирајте модул бочног ваздушног јастука. Погледајте одељак 501-20А / 501-20Б за више информација.

Сва возила

3.

УПОЗОРЕЊЕ: Уверите се да је подлога против шкрипања правилно постављена на оквир седишта. Непоштивање овог упозорења може отежати активирање ваздушног јастука и изазвати повреду. Теписи против шкрипе се продају као потпорни материјал једне величине за све који се мора исећи да би одговарао заменском тепиху.

НАПОМЕНА: Поставите подлогу против шкрипе на оквир наслона седишта.

Поставите простирку против шкрипе.

УПОЗОРЕЊЕ: Уверите се да је пена за наслон седишта правилно постављена око модула бочног ваздушног јастука. Ако се нова јастучића од пене за наслон седишта уграђује на возило са 3 врата, пенаста подлога мора бити исечена да би се олакшала уградња механизма за нагибну руку.

Поставите пенасту подлогу за наслон седишта.

варијанте са 3 врата

5.

НАПОМЕНА: Ако инсталирате нову пенасту подлогу за наслон седишта, јастучић од пене мора бити урезан да би се олакшала инсталација механизма за нагибну руку.

Користећи нагибни крак као шаблон, исеците пену наслона седишта око периметра горње унутрашње ивице украса.

Сва возила

6.

НАПОМЕНА: Ако инсталирате нову пјенасту подлогу за наслон седишта, мора се избушити рупа у јастучићу од пјене да би се олакшала инсталација кабелског свежња.

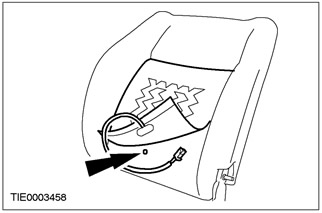

Поставите грејну простирку (у присуству).

7. Убаците бочне затезне шипке у пресвлаку седишта ако постављате нову пресвлаку седишта.

8. Причврстите траку за причвршћивање пресвлаке седишта на задњи део горњег дела оквира седишта.

1. Поставите поклопац седишта на оквир седишта.
2. Причврстите пластичну траку за причвршћивање.

Возила са бочним ваздушним јастуцима

9. Причврстите пластичну траку за причвршћивање да бисте учврстили чахуру механизма за активирање бочног ваздушног јастука.

10.

УПОЗОРЕЊЕ: Немојте поново користити пластичну монтажну заковицу. Увек користите нову заковицу из сервисног комплета. Непоштовање овог упозорења може отежати активирање ваздушног јастука и изазвати телесне повреде.

Уградите чахуру механизма за активирање бочног ваздушног јастука.

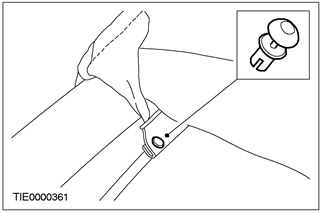

Уметните пластичну заковицу у боји у пластичну траку за причвршћивање која причвршћује чахуру активирања модула бочног ваздушног јастука.

Сва возила

11. Инсталирајте монтажне прстенове савијених пресвлака седишта на горњу ивицу склопа опружног оквира.

12. Окрените поклопац седишта горе-доле на оквиру наслона седишта до горњег склопа опружног оквира.

13. Причврстите горње крајеве бочних затезних шипки.
