Водич за каблове и кровни отвор — уклањање и уградња

Повлачење

1. Уклоните стаклену плочу клизног крова. За више информација, погледајте поглавље Стаклена плоча клизног крова у овом одељку.

2. Искључите излаз за воду.



3.

ОПРЕЗ: Уверите се да два граничника дефлектора дизалице нису у контакту са кровном плочом.

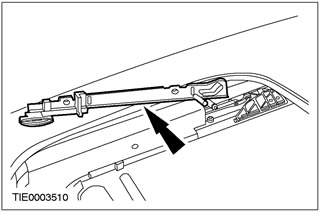

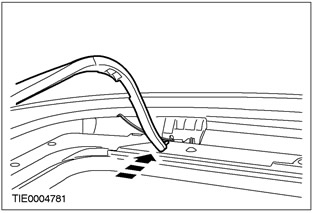

Подигните предњи део дефлектора за подизање и одвојите га од кровне плоче.



4. Уклоните дефлектор дизалице.

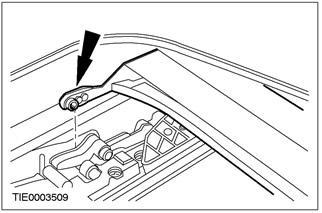

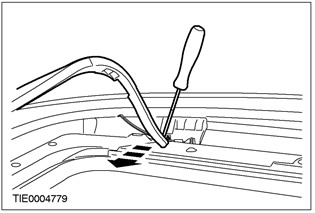

• Користите мали одвијач да уклоните језичке за подешавање са шарки.

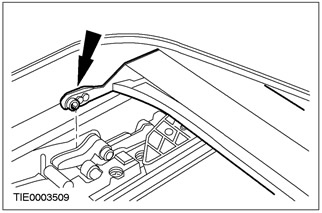

5. Уклоните вођице клизног стакленог панела кровног отвора.

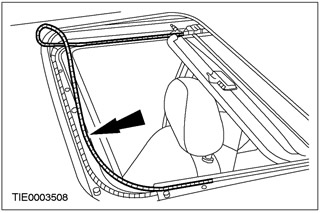

6. Савијте вођице каблова кровног отвора према задњем делу панела сунцобрана.

7.

НАПОМЕНА: Морате пазити да не сломите пластичне клинове за типле који се налазе на задњој страни панела за сенке.

НАПОМЕНА: Две вођице су причвршћене на задњој страни панела за сенке.

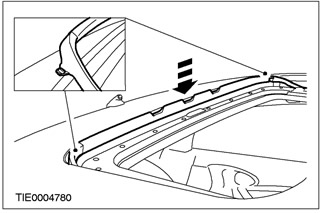

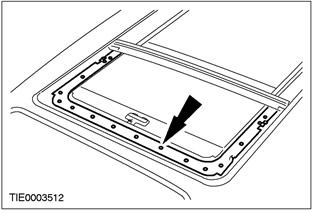

Уклоните панел завесе. Уклоните 16 шрафова.

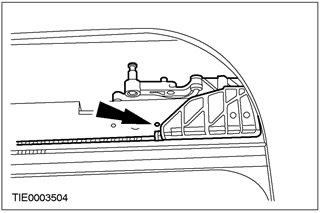

8. Одвојите кабл од клизног поклопца кровног отвора.



9. Уклоните кабл и вођицу.

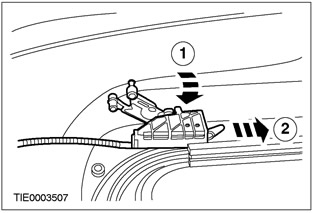

• 1. Померите вођицу напред.
• 2. Одвојите вођицу од водилице.

Инсталација

1. Инсталирајте кабл и водич.

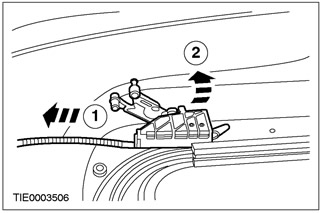

• 1. Уметните вођицу у шину.
• 2. Померите вођицу на полеђину водилице.

2. Поравнајте обе вођице кабла са иглом која означава рупу за завртањ.



3. Поставите кабл на клизну облогу кровног отвора.




4.

ОПРЕЗ: Не померајте механизам за отварање.

НАПОМЕНА: Уверите се да су две вођице у исправном положају на задњој страни панела за сенке.

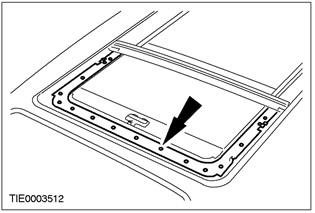

НАПОМЕНА: 10 предњих вијака су пластични, шест бочних вијака су метални.

Поставите панел за сенку у жељени положај преко оквира кровног отвора.

• Поставите 10 предњих вијака.

5. Померите вођицу кабла на задњи део оквира.

6.

ОПРЕЗ: Уверите се да су пластични клинови на задњој страни панела за сенке правилно увучени у водилице.

Причврстите панел за завесе.

• Поставите преосталих шест шрафова.

7. Инсталирајте клизне вођице за стакло кровног отвора.




8. Поправите канал за одвод воде.



9.

НАПОМЕНА: Уверите се да су гумени граничници правилно укопчани у дефлектор подизача.

Инсталирајте дефлектор за подизање.



10.

ОПРЕЗ: Уверите се да два граничника дефлектора дизалице нису у контакту са кровном плочом.

Спустите дефлектор за подизање унутар кровне плоче.



11. Инсталирајте стаклену плочу кровног отвора. За више информација, погледајте поглавље Стаклена плоча клизног крова у овом одељку.

12. Подесите положај стаклене плоче клизног крова. За више информација погледајте поглавље Поравнање клизног крова у овом одељку.

13.

ОПРЕЗ: Уверите се да је ручка поравната са зарезом на конзоли изнад главе. Ако ручка није у исправном положају, потребно је поново подесити вођице кабла.

Померите кровни отвор из потпуно отвореног у потпуно затворен положај.
