Уклањање мотора (Погонски агрегат / Мотор Duratec ST 2.0 л / Форд Фокус 1 1998-2004)

Специјални алат

	Скидач осовине 204-226 (16-092)
	Адаптер за 16-092/204-226 204-226-01 (16-092-01)
	Чекић са покретним чекићем 205-047 (15-011)
	Носач за подизање мотора 303-122 (21068А)
	Скидач/инсталатер стезаљки црева за расхладну течност 303-397 (24-003)

Општа опрема:

монтажни сто
дрвене шипке
Мотор Цране

Сви аутомобили

1. Отпустите притисак у систему за гориво. Погледајте одељак 310-00Ц за више информација.

2.

УПОЗОРЕЊЕ: Да бисте избегли опекотине, затворите поклопац резервоара за експанзију расхладне течности комадом дебеле тканине пре отварања круга за хлађење. Непоштовање овог упутства може довести до повреде.

Смањите притисак у систему за хлађење.

3. Уклоните лежиште батерије. Погледајте одељак 414-01 за више информација.

4. Одспојите позитивни кабл батерије са терминала батерије.

5. Уклоните филтер за ваздух. Погледајте одељак 303-12 за више информација.

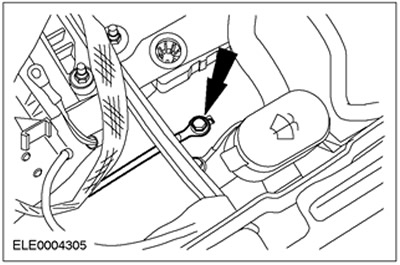

6. Одвојите кабл за уземљење са унутрашњег крила.

НАПОМЕНА: Резонатор је утиснут у држач.

Уклоните усисни канал пречистача ваздуха и резонатор.

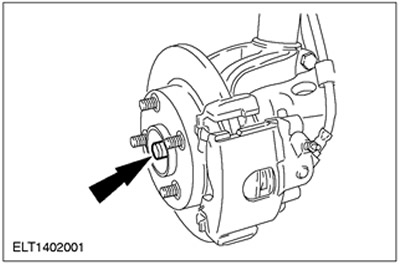

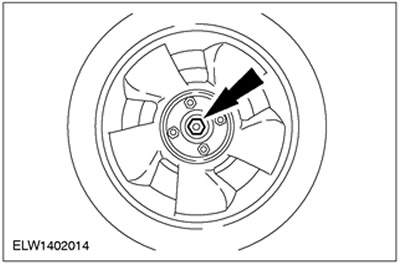

8. Отпустите матицу осовине.

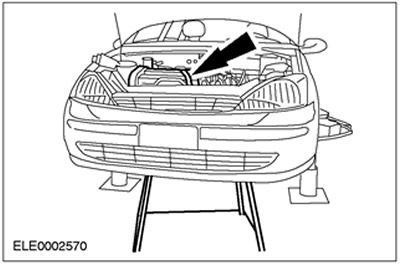

9. Подигните и подуприте возило. Погледајте одељак 100-02 за више информација.

10. Уклоните десни предњи точак. Погледајте одељак 204-04 за више информација.

11.

УПОЗОРЕЊЕ: Опасност од опекотина када је мотор топао.

Испразните расхладну течност (приказано одоздо).

Оставите расхладну течност да исцури у одговарајућу посуду.
Поставите чеп за одвод након пражњења.

12. Испустите моторно уље.

Оставите да се уље исцеди у одговарајућу посуду.
Поставите чеп за одвод након пражњења.

13. Делимично спустите возило.

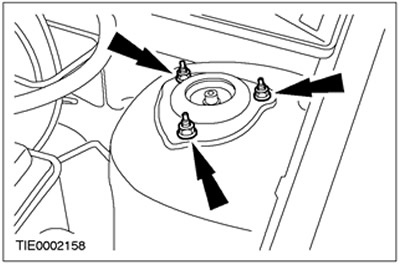

14. Олабавите матице које причвршћују склоп потпоре горње опруге са опругом у три окрета (на обе стране).

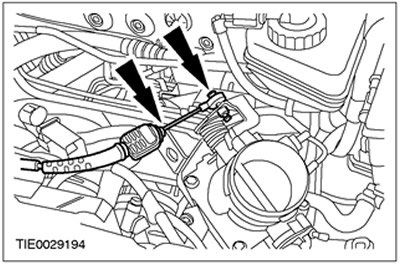

15. Искључите кабл гаса и кабл за контролу брзине (у присуству) из тела лептира за гас.

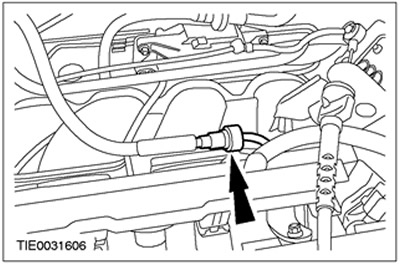

16. Одвојите електричне утичнице распршивача горива.

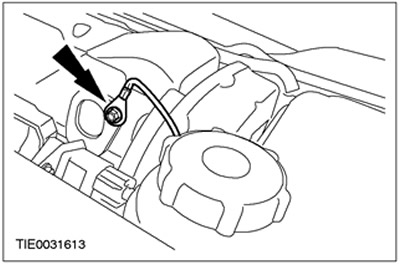

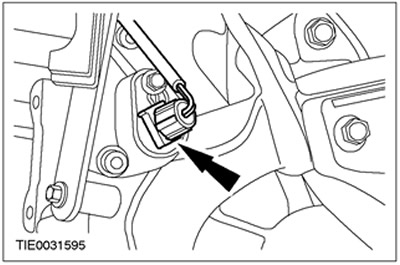

17. Одвојите кабл за уземљење са ушице за подизање мотора.

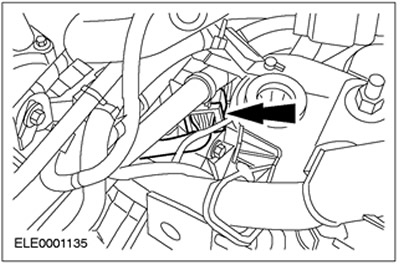

18. Одвојите електричну утичницу генератора.

19.

УПОЗОРЕЊЕ: Цурење кочионе течности. Не дозволите да кочиона течност дође у контакт са кожом или очима. Ако кочиона течност дође у контакт са кожом или очима, одмах исперите захваћено подручје водом.

УПОЗОРЕЊЕ: Ако кочиона течност дође у контакт са бојом каросерије, одмах исперите захваћено подручје водом.

Одвојите хидраулични вод од помоћног цилиндра квачила.

Уклоните стезаљку.
Скините линију квачила и причврстите је са стране помоћу рајсфершлуса.

20. Одвојите електричну утичницу од плетенице електропроводника.

21. Одвојите вакумска црева са усисног разводника.

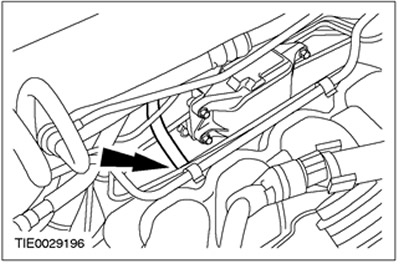

22. Одвојите цевовод вакуумског појачивача кочница од улазног колектора. Отпустите брзу спојницу и одвојите вод вакуумског појачавача кочнице.

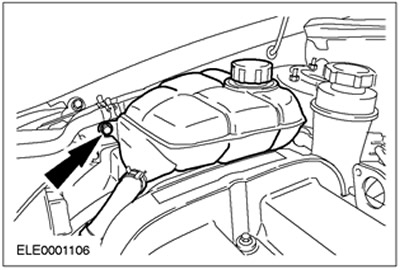

23. Искључите експанзиони резервоар система за хлађење и оставите га на страну.

24. Испразните течност из резервоара серво управљача.

25. Одвојите доводно црево сервоуправљача из резервоара сервоуправљача.

26.

УПОЗОРЕЊЕ: Цурење горива. Придржавајте се мера предострожности за руковање горивом.

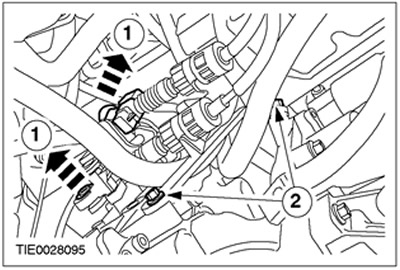

Искључите водове за гориво.

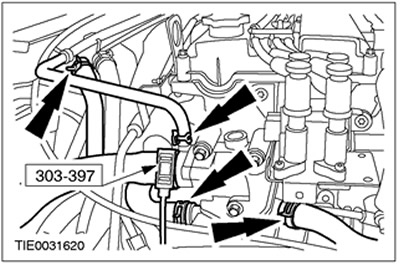

27. Одвојите црева расхладне течности од кућишта термостата.

28. Одвојите каблове мењача од мењача у блоку са погонском осовином.

1. Одвојите кабл за мењање и кабл за бирање степена преноса са ручица мењача.
2. Одвојите држач од мењача у блоку са погонском осовином.

29. Уклоните каиш за помоћни погон. Погледајте одељак 303-05 за више информација.

Возила са клима уређајем

30. Искључите компресор клима уређаја и причврстите га за попречну греду хладњака.

Сва возила

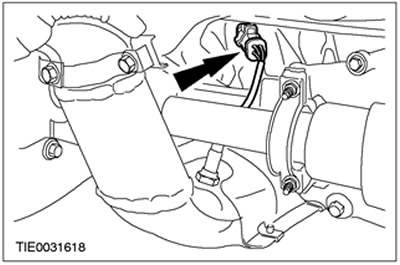

31. Одвојите конектор сензора кисеоника који надгледа катализатор.

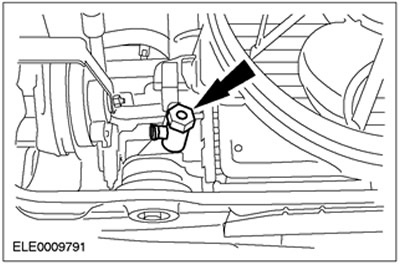

32. Искључите електрични конектор сензора брзине возила (VSS).

33. Одвојите електричну утичницу прекидача лантерни подупирача.

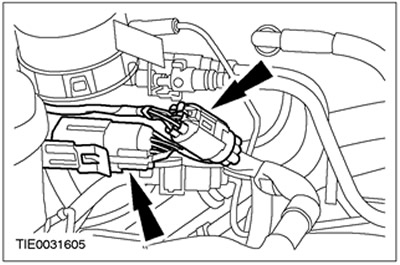

34. Искључите конектор загрејаног сензора кисеоника (HO2S) и утични конектор сензор положаја радилице (CKP).

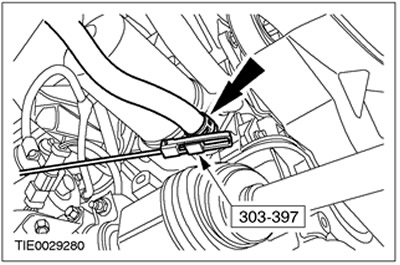

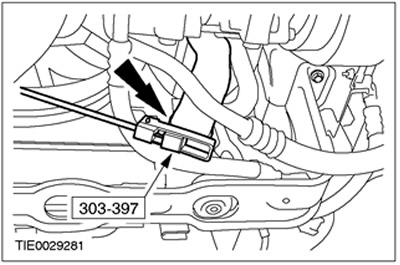

35. Одвојите доње црево хладњака од хладњака.

36. Одвојите црево расхладне течности од хладњака уља.

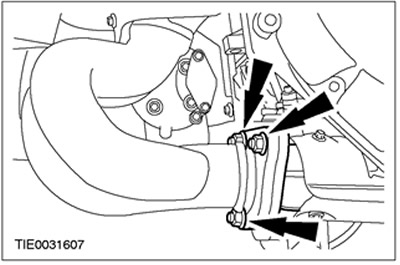

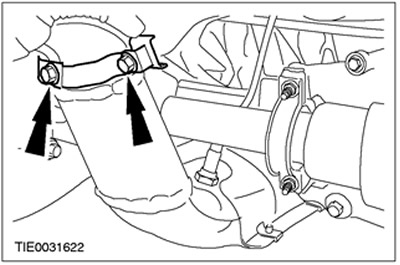

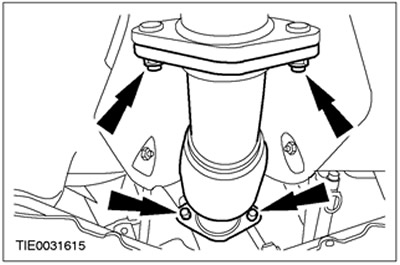

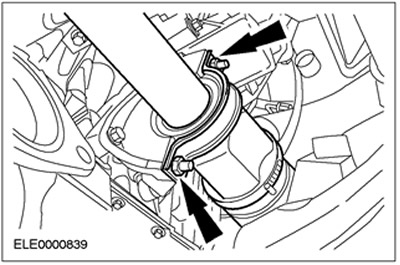

37. Уклоните флексибилни уметак система за отпуштање.

38. Уклоните попречну греду. Погледајте одељак 502-00 за више информација.
39.

ОПРЕЗ: Одвојите предњу погонску осовину од главчине точка.

Отпустите и уклоните матицу осовине; Извуците осовину из главчине точка помоћу одговарајућег извлакача. Отпустите и уклоните матицу осовине и притисните осовину из главчине точка помоћу одговарајућег извлакача.

40.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

ОПРЕЗ: Пазите да не оштетите уљну заптивку осовине.

НАПОМЕНА: Искључите мењач да бисте спречили цурење уља или улазак прљавштине.

Уклоните десну осовину и међувратило.

Оставите да се уље исцеди у одговарајућу посуду.
Одбаците поклопац средњег носача и матице за закључавање јер више нису потребни.

41.

ОПРЕЗ: Потпорна осовина. Унутрашња шарка не би требало да буде нагнута више од 18 степени. Спољашња шарка - под углом већим од 45 степени.

ОПРЕЗ: Пазите да не оштетите уљну заптивку осовине.

НАПОМЕНА: Искључите мењач да бисте спречили цурење уља или улазак прљавштине.

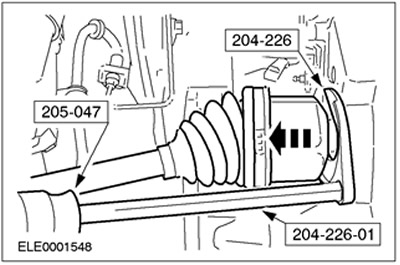

Користећи специјалне алате, одвојите леву осовину од мјењача-диференцијала и учврстите је с пута.

Оставите да се уље исцеди у одговарајућу посуду.
Одбаците причврсни прстен јер више није потребан.

42. Поставите радни сто и одговарајући комад дрвета испод склопа мотора/мјењача.

43. Лагано спуштајте возило док склоп мотора/мјењача не буде на клупи.

44. Користећи одговарајућу стезаљку, причврстите склоп мотора/мјењача за радни сто.

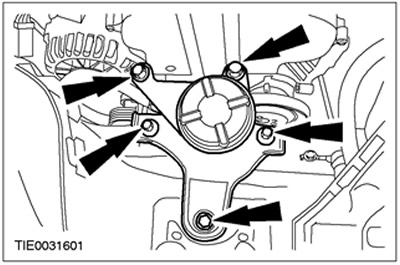

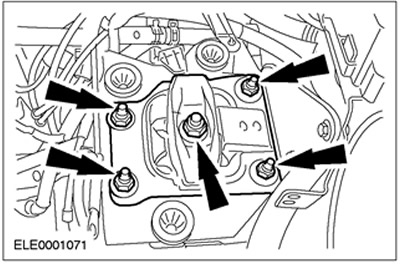

45. Уклоните задњи носач мотора.

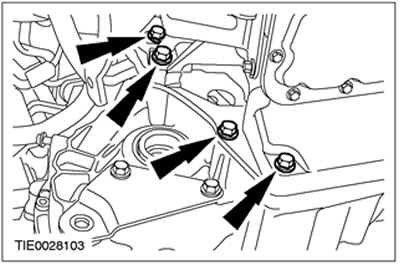

46. Уклоните предњи носач мотора.

47. Нежно подигните ауто. Повуците напред монтажно постоље.

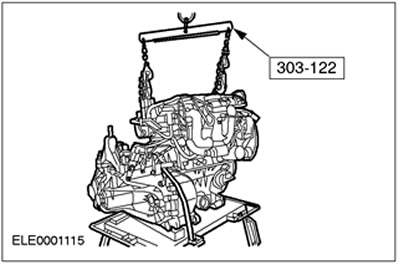

48. Користећи специјалне алате, причврстите склоп мотора/мјењача помоћу дизалице за мотор.
